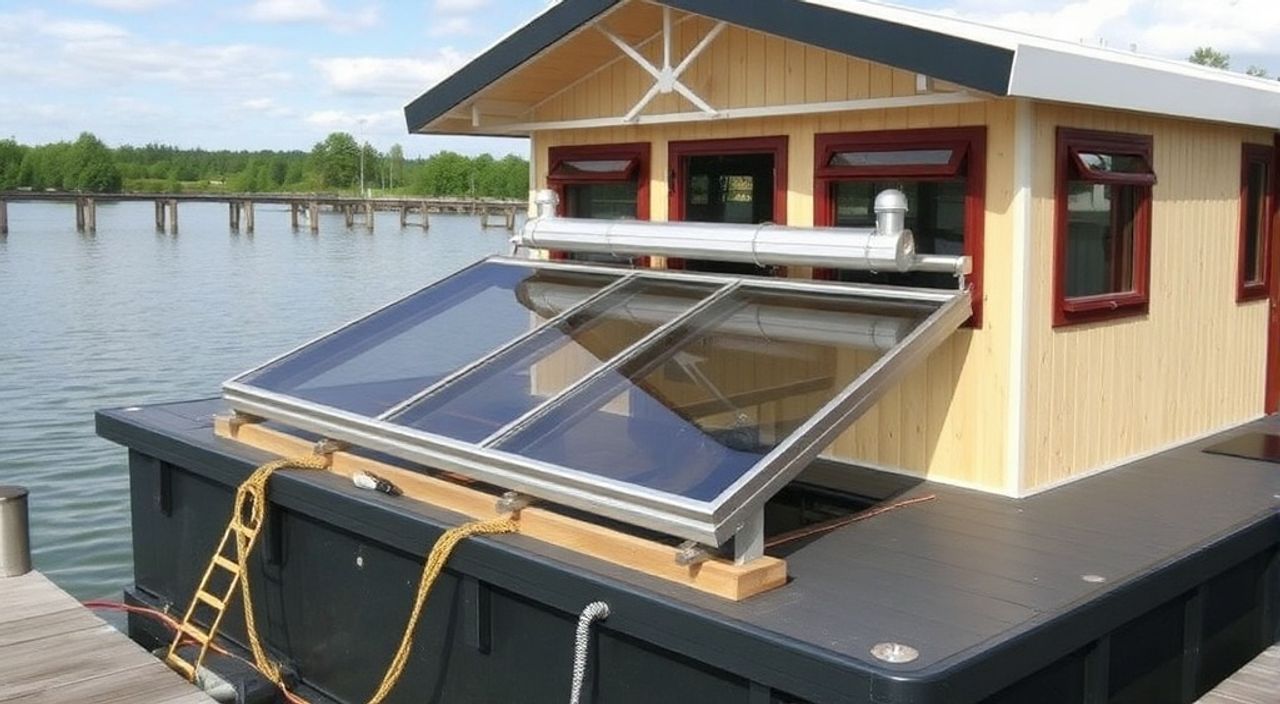

Как установить пассивный солнечный коллектор в лодочный дом — 10 советов

В лодочных домах, или водных жилищах, как их ещё называют в среде экологичного жилья, энергетическая автономия — не роскошь, а необходимость. Отсутствие подключения к центральным коммуникациям, постоянная влажность, перепады температур и ограниченное пространство делают традиционные системы отопления неэффективными и дорогостоящими. Одним из самых удачных решений для поддержания комфортной температуры в таких условиях становится пассивный солнечный коллектор — простое, надёжное и полностью автономное устройство, которое использует солнечную энергию без электропитания, насосов или сложной автоматики. Установка такого коллектора требует учёта специфики лодочного дома: его движения, вибраций, ограниченной площади кровли и высокой влажности. Но при грамотном подходе он может обеспечить до 70% тепловой нагрузки даже в зимний период, снижая зависимость от генераторов и топлива.

Почему именно пассивный солнечный коллектор для лодочного дома?

Лодочные дома — это не просто жильё на воде, а полностью автономная экосистема. Электричество здесь часто генерируется с помощью солнечных панелей и ветрогенераторов, но тепловая энергия остаётся слабым звеном. Традиционные обогреватели на газе или дизеле требуют постоянной подпитки, создают риск утечек, выделяют вредные газы и неэффективны в условиях высокой влажности. Пассивный солнечный коллектор, в отличие от активных систем, не требует насосов, датчиков или электропитания. Он работает исключительно за счёт физических законов: конвекции, теплопроводности и парникового эффекта. Это делает его идеальным решением для лодочного дома — надёжным, тихим и практически не требующим обслуживания.

Даже в пасмурные дни такие коллекторы способны поднимать температуру воздуха внутри на 5–8 °C, что критично при минусовых температурах. Согласно данным Национальной лаборатории возобновляемой энергии США (NREL), пассивные системы в умеренном климате обеспечивают до 40–60% годовой тепловой нагрузки в небольших жилых помещениях. Для лодочного дома площадью 20–40 м² это означает возможность отказаться от топлива на 3–4 месяца в году.

Как выбрать тип пассивного коллектора: прямой нагрев vs. воздушный контур

Существует два основных типа пассивных солнечных коллекторов, подходящих для лодочных домов: прямой нагрев (direct gain) и воздушный контур (air collector). Первый — это просто тёмная поверхность (стена или окно), которая поглощает солнце и нагревает воздух непосредственно в помещении. Он прост, но требует больших площадей остекления и не подходит для домов с маленькими окнами.

Второй — воздушный коллектор — более универсален. Это короб с тёмной поглощающей пластиной, установленный на внешней стене или кровле. Воздух проходит через каналы за пластиной, нагревается и естественным образом попадает внутрь через верхние отверстия, а холодный воздух вытесняется снизу. Такой коллектор можно установить даже на ограниченной площади, не нарушая архитектуру дома.

Для лодочных домов оптимально выбирать воздушный коллектор с алюминиевой или стальной поглощающей пластиной с чёрным селективным покрытием. Такие материалы имеют коэффициент поглощения до 95%, в то время как обычные чёрные краски — лишь 80–85%. Важно, чтобы коллектор имел двойное остекление — это снижает теплопотери на 30–40%.

Ориентация и угол наклона: как максимизировать солнечный доход

Позиционирование коллектора — это не просто «поставить на юг». В лодочном доме, особенно если он движется или качается, важно учитывать не только географическую широту, но и сезонные изменения солнечной траектории. Для России, включая северные регионы, оптимальный угол наклона — от 45° до 60°. Это соответствует средней широте 55–60° с.ш., где большинство лодочных домов расположены.

Если дом стоит на якоре и не перемещается, коллектор лучше установить на южной стороне кровли под углом, равным широте плюс 10–15°. Это компенсирует низкое положение солнца зимой. Для подвижных домов — например, тех, что перемещаются между зимними и летними причалами — рекомендуется фиксированный угол 50–55° как компромисс между зимним и летним солнцем.

Помните: даже 15° отклонения от юга снижают эффективность на 12–18%. Используйте компас или приложение «Sun Surveyor» для точной ориентации. Также избегайте теней от деревьев, других судов или причалов — даже частичное затенение на 20% может уменьшить выработку тепла на 40%.

Материалы и теплоизоляция: что не подойдёт и почему

Самая частая ошибка — использование строительных материалов, не рассчитанных на влажность и перепады температур. Пластиковые корпуса, ПВХ-утеплители, обычные минеральные ваты — всё это со временем деформируется, впитает влагу и потеряет теплоизолирующие свойства.

Для корпуса коллектора используйте алюминий, нержавеющую сталь или термостойкий композит с антикоррозийным покрытием. Утеплитель — только экструдированный пенополистирол (XPS) толщиной 20–30 мм. Он не впитывает воду, сохраняет форму при температурах от -40° до +80° и имеет коэффициент теплопроводности 0,028–0,031 Вт/(м·К). Никакой минеральной ваты, даже в гидроизоляции — она превращается в мокрую губку в условиях постоянной влажности.

Поглощающая пластина должна быть чёрной, но не просто покрашенной — с селективным покрытием на основе никеля-алюминия. Такие покрытия, как «Black Chrome» или «Solar Black», имеют эмиссию менее 0,05, что означает минимальные потери тепла. Обычные чёрные краски имеют эмиссию 0,85–0,9 — это почти полная потеря тепла обратно в атмосферу.

Пошаговая установка: от подготовки до герметизации

Установка пассивного коллектора — это не просто крепление короба. Это инженерная задача, требующая точности.

1. Выберите место. Южная сторона кровли, без теней, с доступом к солнцу с 9:00 до 16:00. Убедитесь, что конструкция крыши выдержит вес — коллектор весит 15–25 кг.
2. Подготовьте основание. Снимите кровельный материал на участке установки. Уложите гидроизоляционный слой из битумной мембраны или EPDM-пленки. Установите деревянную или алюминиевую раму с шагом креплений 40 см.
3. Соберите коллектор. Прикрепите теплоизоляцию XPS к задней стенке корпуса. Установите поглощающую пластину с зазором 5 мм для циркуляции воздуха. Закройте переднюю часть двойным стеклом с воздушной прослойкой.
4. Проделайте отверстия. В нижней части коллектора — входной канал для холодного воздуха. В верхней — выходной канал для тёплого. Диаметр — не менее 10 см. Оба канала должны быть снабжены решётками с фильтрами от пыли и насекомых.
5. Прокладка воздуховодов. Используйте алюминиевые гибкие трубы с внутренним слоем фольги. Проложите их от коллектора к помещению, избегая резких изгибов. Все соединения — герметиком на силиконовой основе (не силиконовый герметик, а именно силиконовый высокотемпературный).
6. Фиксация. Прикрепите коллектор к раме с помощью анкеров с резиновыми прокладками. Не затягивайте слишком сильно — металл может деформироваться.
7. Герметизация. Обработайте все швы, особенно стык с кровлей, герметиком на основе силикона с добавлением силиката. Нанесите два слоя с интервалом 4 часа.
8. Проверка. В солнечный день включите вентилятор (временно) — проверьте, есть ли поток тёплого воздуха. Измерьте разницу температур на входе и выходе — должно быть минимум 8–12 °C.

10 ошибок при установке и как их избежать

Ошибки в установке пассивного коллектора — это не просто снижение эффективности. Это риск протечек, плесени, повреждения кровли и даже пожара при перегреве.

1. Установка на северной стороне — приводит к потере до 80% потенциала. Решение: всегда ориентируйте по компасу.
2. Использование одинарного стекла — тепло уходит наружу. Решение: только двойное остекление с воздушной прослойкой.
3. Отсутствие теплоизоляции сзади — коллектор греет не воздух, а крышу. Решение: XPS толщиной не менее 20 мм.
4. Слишком маленькие воздуховоды — воздух не циркулирует. Решение: диаметр не менее 10 см, избегайте изгибов под 90°.
5. Герметик на основе ацетата — разрушается под УФ. Решение: только силиконовый герметик с маркировкой «UV-resistant».
6. Отсутствие фильтров на входах — пыль забивает каналы. Решение: установите сменные фильтры из нетканого материала.
7. Коллектор установлен слишком близко к дымоходу — перегрев и риск возгорания. Решение: минимум 1,5 м расстояния.
8. Игнорирование ветровой нагрузки — на воде ветер сильнее. Решение: используйте 4 точки крепления, а не 2.
9. Нет отвода конденсата — влага накапливается и разрушает конструкцию. Решение: сделайте 2–3 дренажных отверстия внизу корпуса.
10. Установка в тени от других объектов — даже тень от ветки снижает эффективность. Решение: используйте приложение Sun Surveyor для моделирования теней в зимний период.

Уход, сезонная подготовка и зимняя эксплуатация

Пассивный коллектор не требует ежедневного ухода, но сезонная подготовка — обязательна. Перед зимой проверьте: герметичность всех швов, чистоту стекол (пыль снижает поглощение на 15%), состояние фильтров и отсутствие наледи на поверхности. Лёд на стекле — это не просто потеря тепла, это риск трещин при оттаивании.

Весной очистите внутреннюю поверхность от пыли и насекомых. Используйте мягкую ткань и воду без абразивов. Никаких чистящих средств — они разрушают селективное покрытие. Если вы заметили потускнение пластины — это признак деградации покрытия. Замените её — это дешевле, чем менять весь коллектор.

В сильные морозы (-25° и ниже) эффективность снижается, но система всё равно работает. Не закрывайте её — даже в пасмурный день она даёт 3–5 °C прироста. Для экстремальных условий добавьте временный термосифон — небольшой резервуар с тёплой водой, который аккумулирует тепло и медленно отдаёт его ночью.

Экспертное мнение: инженер-энергетик о реальных кейсах

Её проект — пример того, как даже в условиях Севера пассивные системы окупаются за 1–2 сезона. Главное — не гнаться за размером, а делать качественно. В 70% случаев, когда системы выходили из строя, причина была не в солнце, а в плохой герметизации или использовании неподходящих материалов.

Часто задаваемые вопросы и ответы

• Можно ли использовать пассивный коллектор для нагрева воды? Нет. Пассивные коллекторы для лодочных домов предназначены исключительно для нагрева воздуха. Для воды нужны активные системы с антифризом и насосами — они сложнее, дороже и требуют обслуживания. Лучше использовать солнечный водонагреватель отдельно, если вам критично нужно горячее водоснабжение.
• Как долго служит пассивный коллектор? При правильной установке и использовании качественных материалов — 15–20 лет. Основные компоненты — стекло, металл, утеплитель — не подвержены быстрому износу. Самый уязвимый элемент — герметик: его нужно проверять каждые 2–3 года.
• Подойдёт ли коллектор для дома на плавучем фундаменте? Да, но требует усиленной фиксации. Плавучие дома подвержены вибрациям и качке. Установите коллектор на жёсткой раме, привязанной к несущим балкам, а не к обшивке. Используйте резиновые амортизаторы в точках крепления.
• Безопасен ли коллектор при пожаре? Да. Пассивные системы не содержат горючих жидкостей, электрики или давления. Единственная угроза — перегрев при полной закупорке воздуховодов. Но даже в этом случае температура не превышает 80–90°, что не опасно для деревянной конструкции при нормальной изоляции.
• Сколько стоит установка? Стоимость комплекта (коллектор, стекло, утеплитель, крепления) — от 18 000 до 28 000 рублей. Установка — от 5 000 до 12 000 рублей в зависимости от сложности. Это в 5–7 раз дешевле, чем установка газового обогревателя с баллонами и дымоходом.

Заключение

Пассивный солнечный коллектор — это не модный тренд, а проверенное временем решение для автономного жилья на воде. Он сочетает простоту, надёжность и экономичность, которые невозможно достичь с помощью традиционных систем. В условиях лодочного дома, где каждая деталь имеет значение, правильная установка коллектора может кардинально изменить качество жизни: сделать дом тёплым, сухим и независимым от топлива.

Ключ к успеху — не в дорогих материалах, а в внимании к деталям: герметичность, выбор утеплителя, точная ориентация и регулярный осмотр. Неважно, живёте ли вы на озере в Карелии или на реке в Краснодарском крае — солнце здесь одинаково надёжно. Главное — не игнорировать его.

• Используйте только воздушный тип коллектора — он безопаснее и эффективнее для водных домов.
• Ориентация на юг и угол наклона 50–60° — залог максимальной эффективности.
• Только XPS и селективное покрытие — никакой минеральной ваты и обычных красок.
• Герметизация — не опция, а обязательное условие. Проверяйте швы каждые 6 месяцев.
• Коллектор не требует электричества — это его главное преимущество в условиях автономии.
