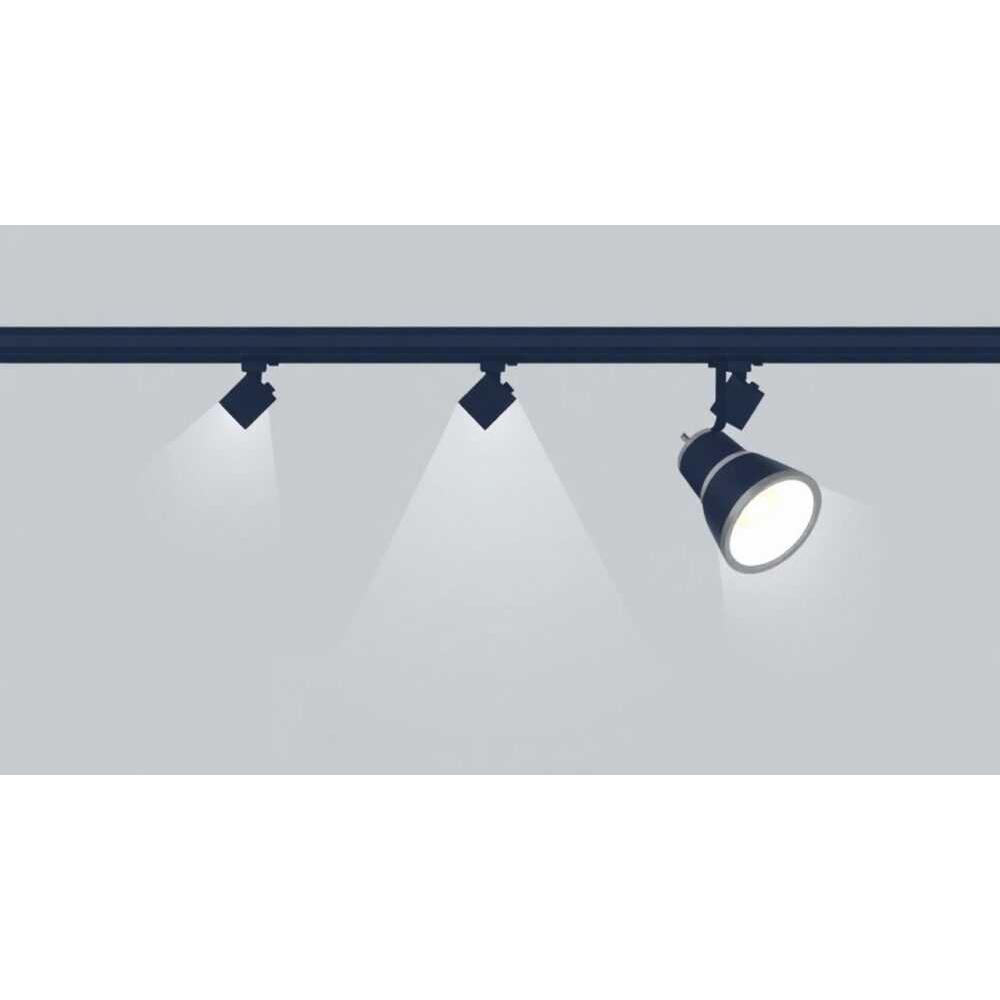

Как установить светильник на шинопровод

Светильник на шинопровод устанавливается путём подключения специального токосъёмного механизма, который фиксируется непосредственно на шине и передаёт электропитание к осветительному прибору. Главное — правильно выбрать совместимый светильник или адаптер, соблюсти порядок монтажа и обеспечить безопасность: отключить питание перед работой, использовать инструмент с изоляцией и проверить надёжность соединений.

Что такое шинопровод и как он работает

Шинопровод — это модульная система электроснабжения, состоящая из металлических шин (проводников), заключённых в изолирующий корпус. В отличие от классической проводки, где кабели прокладываются внутри стен или коробов, шинопровод представляет собой готовую «электрическую трассу», по которой можно перемещать и подключать оборудование в любом месте. Такие системы активно используются в торговых залах, выставочных пространствах, офисах и современных жилых интерьерах, где важна гибкость освещения.
Каждая шина рассчитана на определённую нагрузку — чаще всего 16 А или 25 А — и может быть однофазной (220 В) или трёхфазной (380 В). Питание подаётся через распределительную коробку или щиток, а подключение светильников происходит с помощью токосъёмных кареток или адаптеров. Благодаря этому вы можете легко переносить светильники, добавлять новые точки или менять конфигурацию без прокладки новых проводов.
Системы бывают потолочными, настенными и напольными. Наиболее популярны потолочные шинопроводы — они позволяют создавать динамичные световые сценарии, особенно в комбинации с поворотными спотами и регулируемыми прожекторами. Конструкция шинопровода защищена от пыли и механических повреждений, а контакты скрыты, что делает систему безопасной даже при частом перемещении элементов.

Типы светильников для шинопровода: что можно подключить

Не каждый светильник подойдёт для шинопровода. Совместимость зависит от типа системы, разъёма и способа подключения. Основные категории:

• Готовые светильники с встроенным токосъёмом — такие модели продаются как единый блок: шина + светильник. Они удобны для быстрого монтажа, но менее гибкие в плане перестановки.
• Адаптеры и каретки — отдельные устройства, которые цепляются за шину и имеют разъём для подключения любого светильника с подходящим патроном. Это самый универсальный вариант.
• Модульные системы — например, системы типа Uniel, Eglo, Busch-Jaeger, где можно комбинировать споты, лампы, держатели и даже USB-розетки на одной шине.

Тип подключения может быть боковым или нижним. У бокового контактный механизм заходит в шину сбоку, у нижнего — снизу, через специальное окно. Современные системы чаще используют нижний тип — он проще в монтаже и безопаснее.

Выбирая светильник, обращайте внимание на маркировку производителя. Например, системы типа «Track Lighting» могут иметь разные стандарты: H, J, L — и они несовместимы между собой. Если вы купите адаптер от системы H, а шина у вас типа J — подключение будет невозможно.

Инструменты и меры безопасности перед началом работ

Даже если установка кажется простой, работа с электричеством требует максимальной осторожности. Начните с подготовки:

• Отключите питание на распределительном щитке. Используйте автоматический выключатель, соответствующий линии шинопровода.
• Проверьте отсутствие напряжения с помощью тестера или индикаторной отвёртки.
• Подготовьте инструмент: изолированные отвёртки, пассатижи, уровень, рулетку, карандаш для разметки.
• Оденьте диэлектрические перчатки, особенно если шинопровод уже подключён к сети ранее.

Работайте в сухом помещении, без сквозняков и влажности. Не используйте повреждённые инструменты. Даже если вы уверены, что напряжения нет, относитесь к шине как к потенциально опасному объекту.
Если шинопровод монтируется впервые, убедитесь, что его длина соответствует проекту, а крепления надёжно зафиксированы на потолке. Для тяжёлых светильников используйте дополнительные опоры — особенно если длина шины превышает 2 метра.

Пошаговая установка светильника на шинопровод

Процесс установки зависит от типа системы, но базовый алгоритм остаётся одинаковым для большинства моделей. Ниже — универсальная инструкция.

Шаг 1: Подготовка шинопровода

Убедитесь, что шина надёжно закреплена на потолке или стене. Проверьте крепёжные элементы: они не должны болтаться. Если шина длинная, используйте промежуточные подвесы каждые 1–1,2 метра.

Шаг 2: Выбор и подготовка токосъёмного устройства

Определите тип адаптера: боковой или нижний. Разберите его, если требуется — некоторые модели нужно собирать перед установкой. Убедитесь, что контактные пластины чистые и не деформированы.

Шаг 3: Установка токосъёмника на шину

Для нижнего подключения:

1. Откройте защитную крышку на шине в нужном месте.
2. Вставьте контактные пластины адаптера в разъём.
3. Зафиксируйте механизм винтом или защёлкой.

Для бокового подключения:

1. Снимите боковую заглушку шины.
2. Вставьте адаптер сбоку, совместив направляющие.
3. Закрепите и закройте заглушку.

Шаг 4: Подключение светильника

Подключите провода светильника к выходным клеммам адаптера. Соблюдайте полярность: фаза (L) к фазе, ноль (N) к нулю. Если есть заземление (PE), подключите его. Закройте клеммную коробку.

Шаг 5: Фиксация и тестирование

Закрепите светильник на кронштейне или держателе. Убедитесь, что он не晃ается. Включите питание и проверьте работу. Если светильник не горит — выключите питание и проверьте соединения.

Распространённые ошибки и как их избежать

Даже опытные монтажники допускают ошибки. Вот самые частые:

• Несовместимость компонентов — использование адаптера от одной системы на шине другой марки. Результат: плохой контакт, искрение, перегрев.
• Перегрузка шины — подключение слишком многих светильников. Каждая шина имеет максимальную нагрузку. Например, при 16 А и 220 В — это около 3,5 кВт. Превышение приводит к перегреву и выходу из строя.
• Недостаточное крепление — особенно при длинных шинах. Без промежуточных подвесов возможен прогиб и обрыв контакта.
• Игнорирование заземления — особенно важно для металлических светильников. Без PE повышается риск поражения током.

Также часто забывают о визуальном балансе. Установка всех светильников в одном конце шины выглядит неестественно. Распределяйте их равномерно, особенно если освещаете рабочую зону или витрину.

Экспертные рекомендации по эксплуатации и обслуживанию

Шинопровод — долговечная система, но требует периодического ухода. Раз в 6–12 месяцев проводите профилактический осмотр:

• Проверьте затяжку креплений шины.
• Очистите контактные пластины от пыли и окислов — используйте мягкий тампон и спирт.
• Убедитесь, что токосъёмники плотно прилегают, без люфта.
• Проверьте состояние изоляции проводов.

При планировании новой системы учитывайте будущие изменения. Например, если вы собираетесь добавить подсветку или розетки — выберите трёхфазный шинопровод с запасом по мощности. Это сэкономит деньги в будущем.
Современные решения включают шинопроводы со встроенным диммером, управлением по Bluetooth или Wi-Fi. Такие системы позволяют управлять светом с телефона, создавать сцены и программировать включение по времени.

Вопросы и ответы

Заключение

Установка светильника на шинопровод — это сочетание простоты и технологичности. Система позволяет быстро изменять конфигурацию освещения, не нарушая отделку и не прокладывая новые кабели. Главное — соблюдать совместимость компонентов, не превышать допустимую нагрузку и следовать правилам безопасности.

• Проверяйте совместимость светильника и шины перед покупкой.
• Всегда отключайте питание перед монтажом.
• Распределяйте нагрузку равномерно и не превышайте лимит мощности.
• Проводите профилактический осмотр раз в год.
• Используйте качественные компоненты — это гарантия долгой службы системы.
