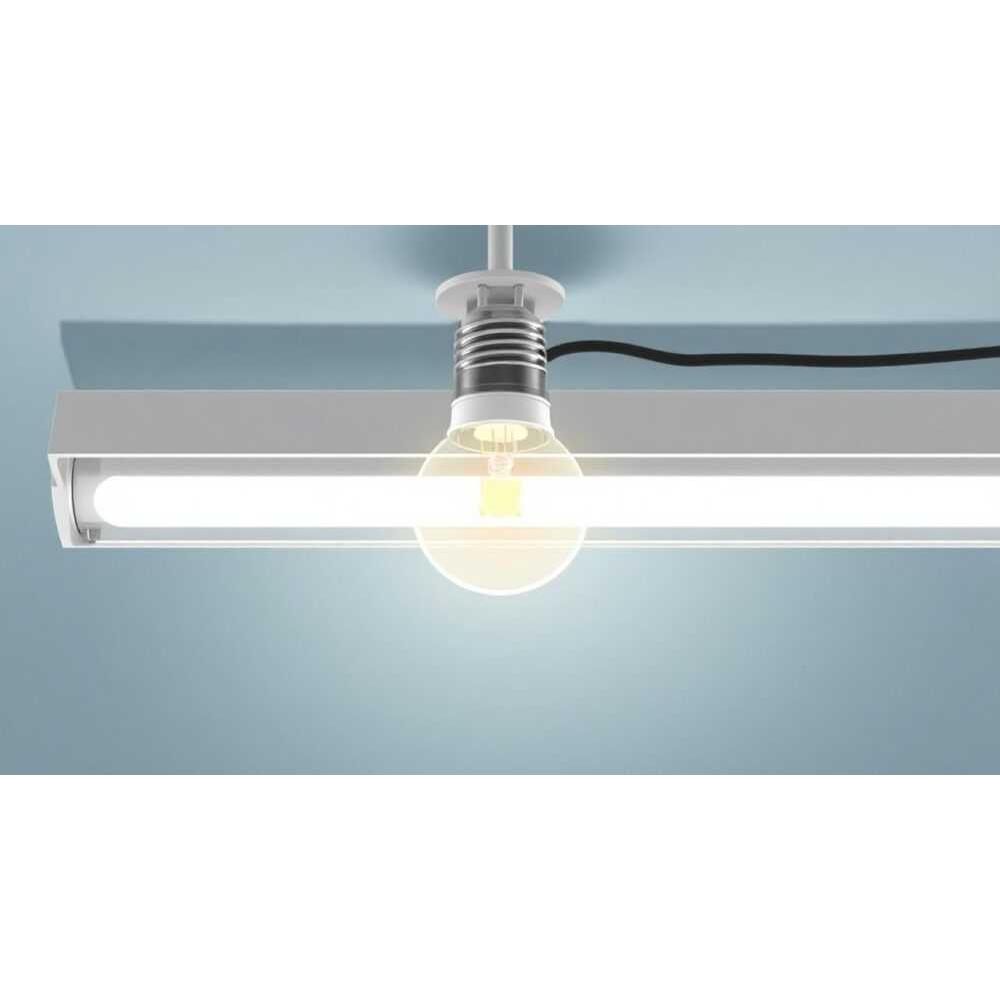

Как установить светодиодную лампу в люминесцентный светильник

Светодиодные лампы — это современная, энергоэффективная и долговечная альтернатива устаревшим люминесцентным лампам. Однако многие владельцы офисных помещений, складов или жилых домов сталкиваются с вопросом: как установить светодиодную лампу в существующий люминесцентный светильник? Ответ зависит от типа светильника, его компонентов и выбранной технологии замены. Важно понимать, что прямая замена возможна не всегда — иногда требуется модификация или полная переделка системы.

Чтобы установить светодиодную лампу в люминесцентный светильник, нужно определить тип стартера и дросселя, выбрать подходящую LED-лампу (с совместимым цоколем и режимом работы) и решить — оставить ли старые компоненты или удалить их. Чаще всего рекомендуется использовать лампы типа LED T8 с обходом дросселя для максимальной эффективности и безопасности.

Содержание статьи:

Типы ламп и светильников: от люминесцентных к светодиодным
Подготовка к замене: диагностика и выбор подходящей лампы
Шаг 1: Определите тип пускорегулирующей аппаратуры
Шаг 2: Выберите тип светодиодной лампы
Шаг 3: Проверьте цоколь и размер
Пошаговая инструкция по установке светодиодной лампы
Необходимые инструменты и материалы
Пошаговый алгоритм
Распространённые ошибки и риски при самостоятельной замене
Основные ошибки
Как избежать проблем
Экономическая выгода и срок окупаемости
Экспертное мнение
Вопросы и ответы
Заключение

Типы ламп и светильников: от люминесцентных к светодиодным

Люминесцентные лампы были основным источником искусственного света в офисах, школах и производственных помещениях на протяжении нескольких десятилетий. Они работают за счёт ионизации паров ртути внутри стеклянной трубки, что вызывает свечение люминофорного покрытия. Для запуска требуется пускорегулирующая аппаратура: электромагнитный или электронный балласт (дроссель) и стартер. Эти компоненты со временем изнашиваются, создают шум и снижают КПД системы.

Сегодня светодиодные аналоги предлагают тот же форм-фактор (например, T8, T5), но с кардинально иными принципами работы. Светодиодные лампы преобразуют электричество напрямую в свет без нагрева и потерь на ионизацию. Они потребляют на 40–60% меньше энергии при той же светоотдаче и служат до 50 000 часов против 10 000–15 000 у люминесцентных.

Переход на LED возможен двумя способами:

Прямая замена — установка светодиодной лампы в существующий светильник с сохранением дросселя и стартера (режим «с совместимостью»).
Модернизация — демонтаж дросселя и стартера, подключение лампы напрямую к сети 220 В (режим «байпас» или «direct wire»).

Первый способ проще, но менее эффективен. Дроссель продолжает потреблять энергию (до 8–10 Вт в холостом режиме) и может стать причиной отказа самой LED-лампы. Второй — более трудоёмкий, зато обеспечивает максимальную экономию и надёжность.

Полезно знать: Светодиодные лампы T8 с цоколем G13 — прямые аналоги люминесцентных. Но важно проверить, поддерживает ли конкретная модель работу с дросселем или требует его отключения.

Подготовка к замене: диагностика и выбор подходящей лампы

Перед началом работ необходимо провести диагностику текущего светильника. Это поможет избежать покупки неподходящей лампы и снизит риск повреждения оборудования.

Шаг 1: Определите тип пускорегулирующей аппаратуры

Откройте крышку светильника и осмотрите внутреннюю часть. Обратите внимание:

Если есть чёрный или серый блок с проводами — это электронный балласт.
Если установлен маленький цилиндрический элемент (часто красный или серебристый) — это стартер.
При наличии только проводов, подключённых напрямую к лампе, вероятен уже выполненный байпас (редко в старых системах).

Шаг 2: Выберите тип светодиодной лампы

На рынке представлены три основных типа LED-ламп для замены люминесцентных:

Тип лампы	Особенности	Энергоэффективность	Сложность монтажа
LED с совместимостью (Shunted)	Работает с дросселем и стартером	Средняя (балласт тратит энергию)	Низкая
LED с байпасом (Non-shunted)	Требует отключения дросселя, подключение напрямую	Высокая (максимальная экономия)	Высокая
Универсальные (Hybrid)	Могут работать в обоих режимах	Зависит от конфигурации	Средняя

Рекомендуется выбирать лампы с байпасом, особенно если планируется массовая замена в офисе или на складе. Экономия на электроэнергии окупит дополнительные трудозатраты за 1–2 года.

Шаг 3: Проверьте цоколь и размер

Самые распространённые типы:

T8 — диаметр 26 мм, длина 600 мм, 1200 мм или 1500 мм, цоколь G13.
T5 — диаметр 16 мм, часто используется в современных светильниках.

Убедитесь, что новая лампа соответствует по длине и цоколю. Современные LED-лампы маркируются как «T8 LED G13 1200 мм», что упрощает поиск аналога.

«Выбирая лампу, обращайте внимание на маркировку: наличие фразы “Bypass the ballast” или “Direct Wire” означает, что дроссель нужно отключить. Если указано “Ballast Compatible” — можно оставить.” — Алексей Морозов, инженер-электрик, 12 лет опыта в освещении

Пошаговая инструкция по установке светодиодной лампы

Далее приведена универсальная инструкция для замены люминесцентной лампы T8 на светодиодную с отключением дросселя. Этот метод считается наиболее эффективным и безопасным при правильном выполнении.

Необходимые инструменты и материалы

Светодиодная лампа T8 (байпас, non-shunted)
Отвёртка (плоская и крестовая)
Изолента или клеммы WAGO
Мультиметр (для проверки напряжения)
Изолирующие перчатки (по требованиям безопасности)

Пошаговый алгоритм

Отключите питание. Найдите автоматический выключатель, отвечающий за светильник, и переведите его в положение «выкл». Повесьте предупреждающую табличку.
Снимите рассеиватель и старую лампу. Аккуратно поверните люминесцентную лампу на 90° и выньте её из патронов. Утилизируйте согласно нормам (ртуть!)
Демонтируйте стартер (если есть). Выкрутите его из паза. Он больше не нужен.
Отключите дроссель. Отсоедините все провода, идущие от балласта. Заглушите его вход и выход изолентой или просто отрежьте.
Подключите питание напрямую к патронам. Подведите фазу (L) к одному концу лампы, ноль (N) — к другому. Используйте клеммы для надёжного соединения.
Установите новую LED-лампу. Вставьте её в патроны, повернув на 90° до фиксации.
Включите питание и протестируйте. Подайте напряжение и убедитесь, что лампа загорелась без мерцания.

Полезно знать: Если лампа не горит, проверьте полярность подключения. Некоторые модели чувствительны к правильному подключению фазы и нуля.

Распространённые ошибки и риски при самостоятельной замене

Несмотря на кажущуюся простоту, замена ламп может привести к серьёзным последствиям при игнорировании техники безопасности или неправильном выборе компонентов.

Основные ошибки

Установка LED-лампы без отключения дросселя, хотя он несовместим. Это может привести к перегреву, мерцанию и выходу лампы из строя.
Оставление стартера в цепи. Даже если лампа работает, стартер может создавать паразитные импульсы.
Неплотное соединение проводов. Приводит к искрению, перегреву и риску возгорания.
Работа под напряжением. Категорически запрещено. Даже при отключении автомата убедитесь в отсутствии напряжения мультиметром.

Как избежать проблем

Всегда читайте инструкцию к LED-лампе перед установкой.
Если сомневаетесь — обратитесь к электрику. Особенно при работе с групповыми светильниками или высокими потолками.
Используйте только сертифицированные лампы (ГОСТ Р, ЕАС, CE).

Ошибка	Последствие	Решение
Оставлен дроссель при использовании байпас-лампы	Лампа не включается или быстро выходит из строя	Отключить балласт и подключить напрямую
Неправильная полярность	Мерцание или отсутствие света	Поменять местами фазу и ноль
Использование люминесцентной лампы в LED-светильнике	Повреждение пусковой схемы	Никогда не смешивать технологии

Экономическая выгода и срок окупаемости

Переход на светодиодное освещение — это не просто модернизация, а инвестиция. Давайте рассчитаем выгоду на примере одного светильника.

Допустим, у вас стоит люминесцентная лампа T8 мощностью 36 Вт. С учётом потерь на дросселе потребление составляет около 42 Вт. При ежедневной работе 10 часов и стоимости электроэнергии 6 руб/кВт·ч, годовое потребление составит:

(42 Вт × 10 ч × 365 дней) / 1000 = 153,3 кВт·ч × 6 руб = 920 руб в год.

Светодиодная лампа той же яркости потребляет 18 Вт. Без дросселя — те же 18 Вт. Годовое потребление:

(18 Вт × 10 ч × 365) / 1000 = 65,7 кВт·ч × 6 руб = 394 руб в год.

Экономия: 920 – 394 = 526 руб в год на одну лампу.

Стоимость LED-лампы — от 300 до 600 руб. При цене 500 руб срок окупаемости — менее года. При массовой замене (10+ ламп) экономия становится значительной — до 5 000 руб в год.

Кроме того, светодиоды реже перегорают. Средний срок службы — 3–5 лет при круглосуточной работе. Это снижает затраты на обслуживание и замену.

«На одном складе мы заменили 120 люминесцентных светильников на LED. Общая экономия — 60 000 руб в год. Окупаемость — 14 месяцев. Сейчас они экономят больше, чем стоило оборудование за весь период эксплуатации.” — Екатерина Волкова, энергоаудитор, ООО «ЭнергоСфера»

Экспертное мнение

«Будущее освещения — за светодиодами, но важно делать переход грамотно. Я видел случаи, когда компании просто вставляли LED-лампы в старые светильники, не отключая дроссели. Через полгода треть ламп вышла из строя. Причина — несоответствие режимов работы. Рекомендую всегда выполнять байпас дросселя при замене. Да, это требует времени, но результат — стабильная работа, минимальные потери и долгий срок службы.” — Дмитрий Петров, руководитель отдела энергоэффективности, 15 лет в сфере

Также эксперт отмечает важность выбора качественных ламп. Дешёвые китайские аналоги часто имеют плохую теплоотдачу, что приводит к деградации чипов. Лучше платить немного больше за брендовые продукты (Philips, Osram, Gauss, Feron), которые проходят тестирование и имеют гарантию.

Вопросы и ответы

Можно ли оставить дроссель при установке светодиодной лампы?

Да, но только если лампа указана как совместимая с балластом (ballast compatible). Однако это снижает КПД и увеличивает риск отказа. Рекомендуется отключать дроссель.

Нужно ли менять патроны при переходе на LED?

Обычно нет. Патроны G13 подходят для светодиодных ламп T8. Исключение — если они повреждены или окислены.

Безопасно ли самостоятельно отключать дроссель?

Да, при соблюдении правил электробезопасности: отключение питания, использование инструмента с изоляцией, проверка отсутствия напряжения.

Что делать с выброшенными люминесцентными лампами?

Их нельзя выбрасывать в обычный мусор. Требуется утилизация как опасных отходов (ртуть). Сдайте в специализированный пункт приёма.

Можно ли использовать LED-лампы в помещениях с высокой влажностью?

Да, но выбирайте модели с защитой IP65 и выше. Они устойчивы к влаге и пыли, подходят для подвалов, гаражей, производств.

Заключение

Замена люминесцентных ламп на светодиодные — разумное решение, сочетающее экологичность, экономию и комфорт. Установка LED-лампы в существующий светильник возможна, но требует внимания к деталям: типу лампы, состоянию электропроводки и правилам безопасности. Наиболее эффективный и долговечный способ — модернизация с отключением дросселя и прямым подключением к сети.

Переход на светодиоды — это не просто замена лампочки, а шаг к умному и рациональному использованию энергии. Правильно выполненная модернизация сэкономит тысячи рублей, снизит нагрузку на электросеть и уменьшит количество обслуживания.

Определите тип светильника и пускорегулирующей аппаратуры перед покупкой лампы.
Предпочтительнее использовать светодиодные лампы с байпасом дросселя.
Всегда отключайте питание и проверяйте напряжение перед работой.
Экономия на электроэнергии окупает затраты за 1–2 года.
Утилизируйте старые люминесцентные лампы в специализированных пунктах.
