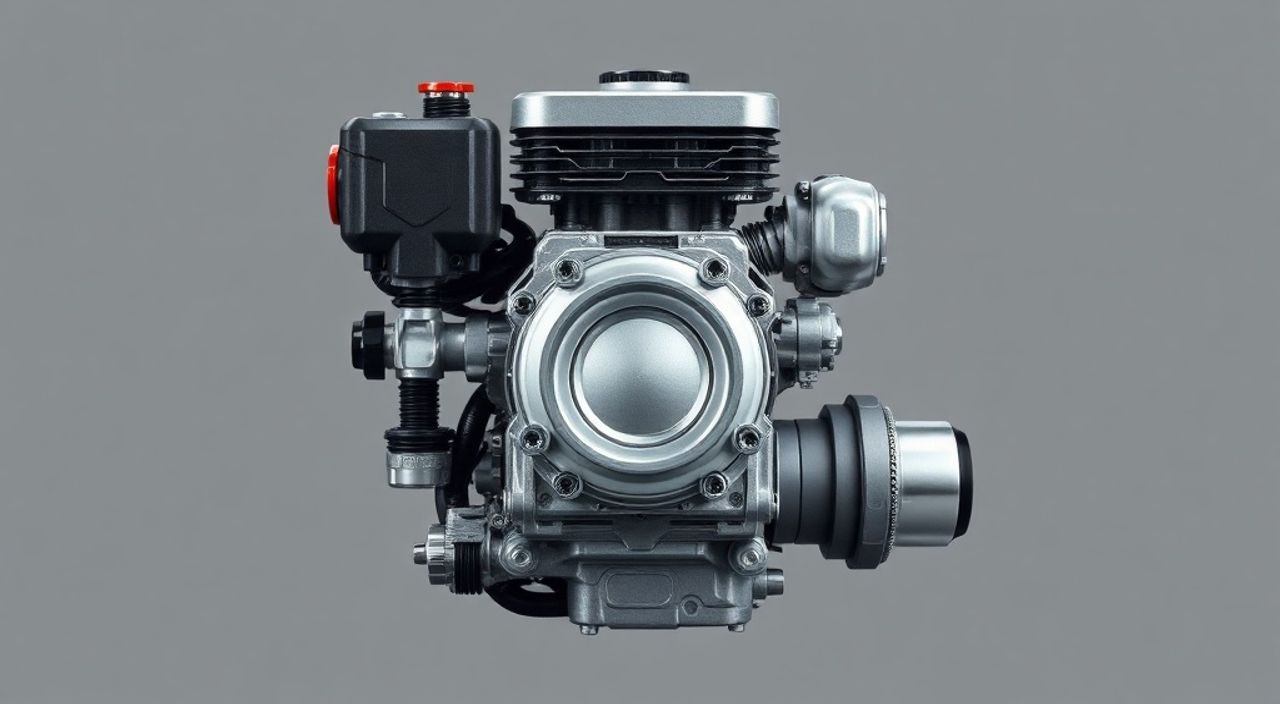

Как устроен двигатель мотоблока

Двигатель мотоблока — это сердце садовой техники, от которого зависит вся её работоспособность. Он преобразует энергию топлива в механическое движение, приводя в действие фрезы и колёса, позволяя обрабатывать почву на дачных участках и небольших полях. Современные мотоблоки оснащаются преимущественно бензиновыми двигателями внутреннего сгорания, хотя встречаются и дизельные модели, особенно в профессиональной линейке. Понимание устройства двигателя помогает не только правильно его эксплуатировать, но и проводить диагностику, профилактику и ремонт без обращения в сервис.

Основные типы двигателей для мотоблоков

Мотоблоки комплектуются двумя основными типами двигателей: бензиновыми и дизельными. Бензиновые — наиболее распространённые в бытовых и полупрофессиональных моделях. Они легче запускаются, особенно при низких температурах, и стоят дешевле. Работают на АИ-92 или АИ-95, что делает их доступными для большинства пользователей.
Дизельные двигатели чаще используются в мощных, профессиональных мотоблоках, предназначенных для интенсивной обработки тяжёлых почв. Они экономичнее, имеют больший ресурс и крутящий момент, но сложнее в запуске зимой и дороже в обслуживании. Кроме того, дизельные агрегаты тяжелее, что влияет на общую массу техники.
По конструкции различают 2-тактные и 4-тактные двигатели. На рынке мотоблоков почти исключительно используются 4-тактные двигатели. 2-тактные агрегаты слишком шумные, прожорливые и быстро изнашиваются, поэтому применяются разве что в лёгких культиваторах. 4-тактные двигатели обеспечивают стабильную работу, высокий КПД и меньший уровень вибраций.

Бензиновые vs Дизельные: сравнение

Устройство 4-тактного двигателя: из чего состоит «сердце» мотоблока

4-тактный двигатель — это сложная, но надёжная система, состоящая из множества взаимосвязанных узлов. Основные элементы: цилиндр, поршень, шатун, коленчатый вал, головка блока цилиндров, клапаны, распределительный механизм, карбюратор, свеча зажигания и система охлаждения. Все они работают в строгой последовательности, обеспечивая стабильное вращение вала.
Цилиндр — металлический корпус, внутри которого перемещается поршень. Он изготовлен из чугуна или алюминия с хромированным покрытием для снижения трения. Поршень соединён с шатуном, который передаёт усилие на коленчатый вал. Именно вращение вала и используется для приведения в движение фрез и колёс.
Головка блока цилиндров закрывает верхнюю часть цилиндра и содержит впускной и выпускной клапаны. Они открываются и закрываются в определённый момент такта, управляя подачей топливной смеси и удалением отработанных газов. Привод клапанов осуществляется через кулачковый вал или систему толкателей.

Ключевые компоненты и их функции

• Свеча зажигания — создаёт искру для воспламенения топливной смеси. Располагается в головке блока.
• Карбюратор — смешивает бензин с воздухом в нужной пропорции. От качества его настройки зависит стабильность работы.
• Масляный картер — резервуар для моторного масла, обеспечивающего смазку движущихся частей.
• Воздушный фильтр — защищает двигатель от пыли и абразивных частиц, которые могут повредить цилиндр.
• Маховик — аккумулирует энергию вращения, обеспечивая плавность работы и помогая при запуске.

Принцип работы двигателя мотоблока: как рождается движение

Работа 4-тактного двигателя происходит в четыре этапа: впуск, сжатие, рабочий ход и выпуск. Каждый такт соответствует одному ходу поршня вверх или вниз, а полный цикл занимает два оборота коленчатого вала.
Первый такт — впуск. Поршень движется вниз, создавая разрежение. Впускной клапан открывается, и через карбюратор в цилиндр поступает топливно-воздушная смесь. Чистый воздух и бензин в пропорции около 1:15 обеспечивают оптимальное горение.
Второй такт — сжатие. Оба клапана закрыты, поршень движется вверх и сжимает смесь. Это увеличивает её температуру и давление, готовя к воспламенению. Степень сжатия у мотоблочных двигателей составляет 7–9 единиц, что ниже, чем у автомобильных, но достаточно для стабильной работы.
Третий такт — рабочий ход. Когда поршень достигает верхней точки, свеча зажигания даёт искру, и смесь воспламеняется. Резкое расширение газов толкает поршень вниз — именно в этот момент вырабатывается полезная энергия, которая через шатун передаётся на коленвал.
Четвёртый такт — выпуск. Поршень снова движется вверх, открывается выпускной клапан, и отработанные газы выбрасываются в глушитель. После этого цикл повторяется.

Система питания и зажигания: топливо и искра

Система питания отвечает за подачу топлива и воздуха. Она включает топливный бак, топливопровод, фильтр тонкой очистки, карбюратор и воздушный фильтр. Карбюратор — самый уязвимый элемент: он чувствителен к загрязнению, некачественному бензину и перепадам температур.
Карбюраторы бывают поплавковыми и мембранными. Поплавковые — классический вариант, требуют точной настройки уровня топлива. Мембранные — более современные, используются в импортных двигателях (например, Honda, Subaru), лучше работают в наклонном положении и менее склонны к переливу.
Система зажигания состоит из свечи, катушки (магнето), выключателя и провода высокого напряжения. Магнето вырабатывает ток при вращении маховика, который имеет постоянные магниты. Когда маховик проходит мимо катушки, возникает импульс, преобразующийся в высокое напряжение на свече.
Свеча зажигания должна быть чистой, с правильным зазором (обычно 0,6–0,7 мм). Загрязнённая или залитая маслом свеча — частая причина трудного запуска. Рекомендуется менять её раз в сезон или при первых признаках нестабильной работы.

Типы карбюраторов в мотоблоках

• Поплавковый (Walbro, Zama) — требует горизонтального положения, чувствителен к чистоте топлива.
• Мембранный (Tecumseh, Loncin) — работает при любом наклоне, надёжнее в полевых условиях.
• С электроподсосом — встречается в дорогих моделях, упрощает холодный пуск.

Охлаждение, смазка, запуск: ключевые системы в работе

Двигатель мотоблока нагревается при работе, поэтому необходима эффективная система охлаждения. У подавляющего большинства моделей используется воздушное охлаждение. На коленчатом валу установлен вентилятор, который обдувает рёбра охлаждения на цилиндре и головке. Важно, чтобы кожух не был забит грязью или скошенной травой.
Смазка обеспечивается двумя способами: разбрызгиванием и под давлением. В простых двигателях масло разбрызгивается шатуном из картера. В более продвинутых моделях используется масляный насос, подающий смазку к критическим узлам — подшипникам, кулачкам, поршневым кольцам.
Для запуска двигателя применяются ручной стартер (верёвочный) или электростартер (в дорогих моделях). Ручной стартер — надёжнее и проще в ремонте. Электростартер удобен, но требует аккумулятора и дополнительной электроники, что повышает стоимость и снижает отказоустойчивость.

Обслуживание и профилактика: как продлить жизнь двигателю

Регулярное техническое обслуживание — залог долгой и бесперебойной работы двигателя. Производители рекомендуют проводить ТО каждые 25–50 моточасов. Первое обслуживание — после первых 5 часов работы, когда происходит обкатка деталей.
Основные операции:

• Замена моторного масла — через каждые 50 часов или раз в сезон.
• Очистка и промывка воздушного фильтра — каждые 10–15 часов.
• Проверка и чистка свечи зажигания — каждые 20 часов.
• Промывка карбюратора — при использовании этилированного бензина или хранении с топливом.
• Подтяжка креплений двигателя и приводного механизма.

Используйте только рекомендованное масло: SAE 10W-30, 10W-40 или 15W-40, в зависимости от климата. Летом подойдёт 30W, зимой — 10W. Не используйте автомобильные масла с высоким содержанием присадок — они могут повредить двигатель.

Чек-лист ТО двигателя мотоблока

1. Проверить уровень масла щупом или контрольным окном.
2. Осмотреть воздушный фильтр, при необходимости промыть в мыльной воде и просушить.
3. Очистить свечу, проверить зазор, при необходимости заменить.
4. Проконтролировать герметичность топливной системы.
5. Очистить кожух охлаждения от пыли и травы.
6. Проверить натяжение ремня или цепи привода.

Типичные неисправности и способы их устранения

Наиболее частые проблемы связаны с системой питания и зажигания. Если двигатель не запускается, начните с проверки свечи: выкрутите её, осмотрите, попробуйте завести с выключенной свечой (на короткое время). Если искра есть — проблема в карбюраторе или подаче топлива.
Плохой запуск на холодную часто вызван засорением жиклёров карбюратора или неправильной регулировкой холостого хода. Также причиной может быть загрязнённый топливный фильтр или конденсат в баке.
Если двигатель глохнет под нагрузкой, проверьте воздушный фильтр — забитый фильтр ограничивает подачу воздуха, нарушая пропорцию смеси. Также возможен износ поршневых колец, что снижает компрессию.

Распространённые неисправности и решения

• Двигатель не заводится — проверить наличие топлива, искру, чистоту карбюратора.
• Работает неустойчиво — отрегулировать холостой ход, прочистить жиклёры.
• Перегревается — очистить рёбра охлаждения, проверить уровень масла.
• Повышенный расход топлива — проверить настройку карбюратора, состояние свечи.
• Стук в двигателе — возможен износ шатунного подшипника, требуется разборка.

Как выбрать мотоблок по характеристикам двигателя

При выборе мотоблока ориентируйтесь на мощность, тип двигателя, бренд и простоту обслуживания. Для участка до 6 соток подойдёт модель с двигателем 5–6 л.с. Для 10–15 соток и плотных почв — от 7 л.с. и выше, желательно с дизельным агрегатом.
Известные производители двигателей: Lifan, Honda, Briggs & Stratton, Subaru Robin, CHAMPION, Patriot. Двигатели Honda и Subaru отличаются высокой надёжностью, но стоят дороже. Lifan и Champion — хороший баланс цены и качества.
Обратите внимание на наличие защитного кожуха, удобство доступа к свече и фильтрам, а также на возможность установки дополнительных опций — фары, электростартера, сцепного устройства.

Экспертное мнение

Вопросы и ответы

Заключение

Понимание устройства двигателя мотоблока позволяет не только эффективно его использовать, но и самостоятельно решать большинство возникающих проблем. 4-тактный бензиновый двигатель — это надёжный, доступный и ремонтопригодный агрегат, который при правильном уходе прослужит много лет.
Главное — соблюдать режим эксплуатации, использовать качественные топливо и масло, и регулярно проводить техническое обслуживание. Это сэкономит деньги на ремонте и обеспечит стабильную работу техники в самый напряжённый сезон.

• Выбирайте двигатель по мощности и типу почвы, с запасом производительности.
• Регулярно меняйте масло, чистите фильтры и проверяйте свечу.
• Используйте только неэтилированный бензин и рекомендованное моторное масло.
• Храните мотоблок с пустым баком и чистым карбюратором.
• При первых признаках неисправности проводите диагностику — не откладывайте.
