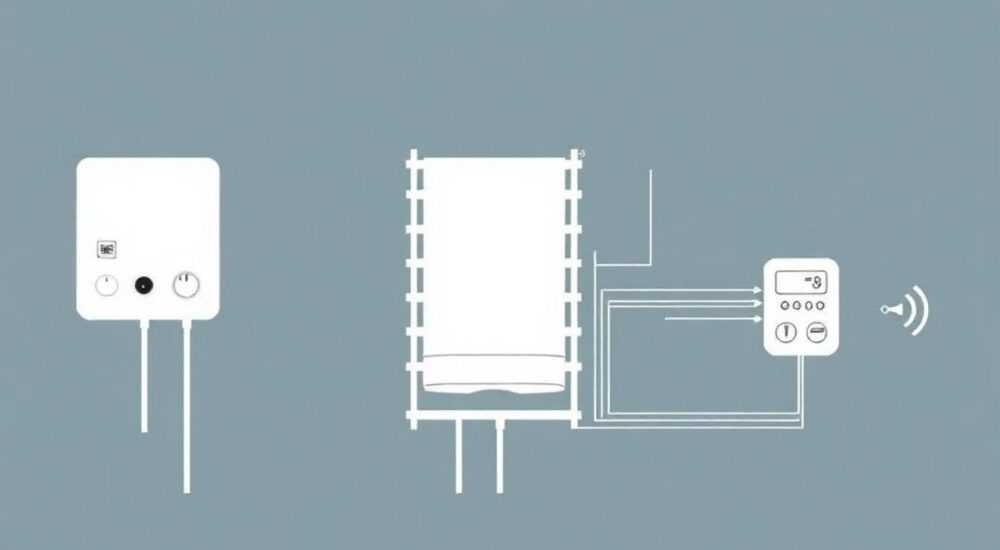

Как устроен электрический полотенцесушитель схема

Электрический полотенцесушитель — это эффективное решение для поддержания тепла и сухости в ванной комнате. Он работает от электросети, нагревая встроенный теплоноситель или сам корпус, обеспечивая постоянную температуру поверхности. Устройство легко монтируется, не требует подключения к системе центрального отопления и может работать круглый год.

Электрический полотенцесушитель устроен как нагревательный прибор с ТЭНом, термостатом и корпусом из нержавеющей стали. Главное — правильно выбрать тип (жидкостный или сухой), подключить к сети через УЗО и настроить терморегулятор для экономии энергии.

В современных условиях комфорт в ванной выходит на первый план. Полотенца, высушенные на горячем изгибе труб, приятны к телу, а воздух становится менее влажным, что снижает риск появления плесени. Электрические модели особенно популярны в домах без централизованного отопления или в квартирах, где сушка белья требуется вне отопительного сезона. Понимание устройства такого прибора помогает не только в выборе, но и в безопасной эксплуатации, ремонте и модернизации.

Содержание статьи:

Типы электрических полотенцесушителей: жидкостные и сухие
Как выбрать подходящий тип?
Основные компоненты: как работает электрический полотенцесушитель
Принцип работы
Схема подключения: от розетки до автоматики
Схемы управления
Пошаговая установка: монтаж своими руками
Необходимые инструменты
Распространённые ошибки при подключении и использовании
Экспертное мнение: советы от инженера-теплотехника
Вопросы и ответы
Заключение

Типы электрических полотенцесушителей: жидкостные и сухие

Электрические полотенцесушители делятся на два основных типа: жидкостные и сухие (сухотрубные). Отличаются они способом передачи тепла и конструкцией внутреннего нагревательного элемента.

Жидкостные модели наполнены специальной теплоёмкой жидкостью — обычно это антифриз или трансформаторное масло. Внутри установлен ТЭН (трубчатый электронагреватель), который нагревает жидкость, а та, в свою очередь, передаёт тепло стенкам корпуса. Такие полотенцесушители долго сохраняют тепло после отключения, создавая ощущение «инерционного» обогрева, как у водяных аналогов.

Сухие модели лишены жидкости. Нагрев происходит за счёт прямого контакта тока с нагревательным элементом — обычно это запечённый в кварцевый песок ТЭН или карбоновая нить. Корпус быстро разогревается, но так же быстро остывает. Зато вес таких устройств меньше, а риск протечки исключён.

Полезно знать: Жидкостные полотенцесушители лучше подходят для помещений, где нужна постоянная плюсовая температура. Сухие — для кратковременного использования, например, в гостевых ванных.

Выбор между типами зависит от условий эксплуатации. Жидкостные дороже, но комфортнее. Сухие проще в установке и обслуживании. Оба типа могут быть оснащены терморегуляторами, таймерами и Wi-Fi-управлением.

Как выбрать подходящий тип?

Для постоянного использования — выбирайте жидкостный с термостатом. Он будет поддерживать температуру 40–60 °C, включаясь по мере остывания.
Для дачи или редкого применения — сухой полотенцесушитель с механическим включением. Быстро нагревается, не боится замерзания.
Если важна экономия энергии — модель с программируемым таймером или датчиком влажности.

Параметр	Жидкостный	Сухой
Время нагрева	15–25 минут	5–10 минут
Теплоотдача после выключения	Высокая (до 1 часа)	Низкая (5–10 мин)
Вес	Тяжелее (8–15 кг)	Легче (3–7 кг)
Риск протечки	Малый, но есть	Отсутствует
Цена	Выше на 20–30%	Ниже

Основные компоненты: как работает электрический полотенцесушитель

Устройство любого электрического полотенцесушителя включает несколько ключевых элементов, отвечающих за безопасность, эффективность и удобство. Разберём каждый из них.

Корпус — основная видимая часть. Изготавливается из нержавеющей стали марки AISI 304 или 316L. Эти сплавы устойчивы к коррозии, перепадам температур и влажной среде. Форма может быть лесенкой, змейкой, угловой — влияет на площадь теплоотдачи.

ТЭН (трубчатый электронагреватель) — сердце системы. В жидкостных моделях он погружён в теплоноситель и герметично запаян. Мощность ТЭНа составляет от 300 до 1000 Вт, в зависимости от размеров прибора. Современные ТЭНы имеют защиту от сухого хода и покрыты слоем MgO (магнезия), предотвращающим пробой тока.

Термостат — устройство, регулирующее температуру. Бывает механическим (биметаллическая пластина) или электронным (с цифровым дисплеем). Электронные точнее, позволяют задавать режимы по времени и температуре.

Автоматика — дополнительные модули: таймер, датчик влажности, Wi-Fi-модуль. Например, можно настроить включение за 15 минут до утреннего душа или активировать сушку через приложение на смартфоне.

«Современные полотенцесушители с Wi-Fi экономят до 30% электроэнергии за счёт точного графика работы. Подключайте их к умному дому — это повысит комфорт и снизит нагрузку на сеть.» — Алексей Романов, инженер-теплотехник, 12 лет опыта

Принцип работы

Пользователь включает устройство вручную или по расписанию.
ТЭН начинает нагревать жидкость (в жидкостных) или корпус (в сухих).
Термостат фиксирует температуру и отключает питание при достижении заданного значения.
При остывании ниже порога — включается снова.
Цикл повторяется в течение всего периода использования.

Важно понимать, что полотенцесушитель — не обогреватель помещения, а устройство для сушки текстиля. Его мощность рассчитана на локальное действие. Перегрев недопустим — это снижает срок службы ТЭНа и увеличивает риск повреждения.

Схема подключения: от розетки до автоматики

Подключение электрического полотенцесушителя требует соблюдения правил электробезопасности. Основная схема включает: розетку, УЗО (устройство защитного отключения), терморегулятор и сам прибор.

Стандартная схема выглядит так:

Электрощит → автоматический выключатель (16 А) → УЗО (30 мА) → розетка в ванной → полотенцесушитель.
Если используется внешний термостат — он встраивается в разрыв фазы между УЗО и розеткой.
Для моделей с Wi-Fi — розетка должна быть постоянно под напряжением, а управление — через приложение.

Полезно знать: Розетка в ванной должна быть влагозащищённой (степень IP44 и выше) и расположена на расстоянии не менее 60 см от душевой кабины или ванны.

Для подключения используют медный кабель сечением 2,5 мм² (трёхжильный: L, N, PE). Заземление обязательно — это предотвращает удар током при пробое изоляции.

Схемы управления

Тип подключения	Описание	Плюсы	Минусы
Напрямую в розетку	Через обычную розетку с заземлением	Просто, быстро	Нет автоматики, высокое энергопотребление
Через термостат	Фаза проходит через терморегулятор	Экономия, контроль температуры	Требуется монтаж термостата
Через УЗО + таймер	Автоматическое включение по расписанию	Удобно, безопасно	Сложнее настройка
Через умную розетку	Wi-Fi розетка с приложением	Удалённое управление, гибкость	Зависимость от интернета

Если полотенцесушитель встроен в систему «умный дом», его можно интегрировать с датчиками влажности. Например, при включении вентиляции — автоматически запускается сушка.

Пошаговая установка: монтаж своими руками

Установка электрического полотенцесушителя возможна без вызова сантехника, если следовать инструкции. Однако электромонтажные работы должны выполнять лица с допуском к электробезопасности.

Выберите место — стена рядом с ванной или душем. Высота от пола — 1,1–1,3 м. Убедитесь, что рядом есть розетка или возможность её провести.
Разметьте точки крепления — используйте уровень. Стандартное расстояние между кронштейнами — 50–60 см.
Просверлите отверстия — перфоратором с победитовым сверлом. Вставьте дюбели.
Закрепите кронштейны — затяните болты, проверьте горизонталь.
Подключите ТЭН — если он поставляется отдельно, вкрутите его в нижнее отверстие корпуса. Используйте уплотнительную ленту (фум-ленту).
Подсоедините провода — согласно схеме: фаза, ноль, земля. Для моделей с термостатом — подключите через него.
Проверьте изоляцию — прозвоните мультиметром на предмет пробоя.
Включите в сеть — наблюдайте первые 10 минут. Если нет запаха гари, шума или искр — всё в порядке.

«Перед первым включением убедитесь, что ТЭН полностью погружён в жидкость (для жидкостных моделей). Сухой прогрев даже 1–2 минуты может вывести его из строя.» — Екатерина Миронова, мастер по установке сантехники, 9 лет опыта

Необходимые инструменты

Перфоратор или дрель
Уровень строительный
Гаечные ключи
Отвёртка (крестовая и плоская)
Мультиметр
Изолента или клеммы WAGO

Распространённые ошибки при подключении и использовании

Даже простое устройство может работать некорректно из-за мелких просчётов. Вот наиболее частые ошибки:

Отсутствие УЗО — главная опасность. Без защиты от утечки тока риск поражения электрическим током возрастает в разы.
Подключение без заземления — особенно критично в ванной. Даже качественная изоляция со временем деградирует.
Неправильный выбор мощности — слишком слабый прибор не справится с влажными полотенцами, слишком мощный — перегреет воздух.
Установка в труднодоступном месте — например, за дверью или слишком высоко. Это снижает удобство и эффективность сушки.
Игнорирование термостата — постоянная работа в «круглосуточном» режиме увеличивает расход электроэнергии в 2–3 раза.

Полезно знать: Средний расход электроэнергии полотенцесушителя — 0,5–1,5 кВт·ч в день. При тарифе 6 руб./кВт·ч это 3–9 рублей в сутки. С термостатом — на 30–40% дешевле.

Также распространённая ошибка — использование удлинителей или тройников в ванной. Это нарушает ПУЭ (Правила устройства электроустановок) и создаёт пожароопасную ситуацию.

Экспертное мнение: советы от инженера-теплотехника

«Сегодня рынок предлагает полотенцесушители с функцией «антизамерзание» — они поддерживают температуру +5…+10 °C. Это полезно в квартирах с периодическим проживанием. Но помните: такой режим всё равно потребляет энергию. Лучше использовать таймер и включать устройство за час до приезда.» — Дмитрий Ковалёв, главный инженер ЖКХ, 18 лет опыта

Современные разработки идут в сторону энергоэффективности. Появились модели с двойным ТЭНом: один работает постоянно на низкой мощности, второй — включается при необходимости. Также интересны комбинированные полотенцесушители — они могут работать как от электричества, так и от водяного отопления.

Производители внедряют IoT-решения: управление через голосовые помощники (Алиса, Google Assistant), интеграция с системой вентиляции, автопрогрев при включении душа.

Вопросы и ответы

Можно ли подключить электрический полотенцесушитель к водяному отоплению?

Нет, это невозможно. Конструкция и принцип работы разные. Есть комбинированные модели, но они проектируются с завода как гибридные. Самостоятельная модификация опасна.

Как часто нужно менять ТЭН?

Срок службы ТЭНа — 7–10 лет. Признаки износа: медленный нагрев, появление шума (бульканье), запах гари. Замену можно сделать самостоятельно, если модель позволяет.

Безопасно ли оставлять включённым на ночь?

Да, если установлено УЗО, заземление и термостат. Современные устройства имеют защиту от перегрева. Но для экономии лучше использовать таймер.

Что делать, если потек полотенцесушитель?

Для жидкостных моделей — отключите электричество, перекройте краны (если есть), слейте жидкость. Причиной может быть коррозия или повреждение корпуса. Ремонт возможен только при наличии гарантии; в противном случае — замена.

Как очищать полотенцесушитель?

Используйте мягкие чистящие средства без абразива. Не применяйте щётки с металлической щетиной. Протирайте насухо после уборки. Раз в год проверяйте крепления и состояние изоляции проводов.

Заключение

Электрический полотенцесушитель — это не просто элемент интерьера, а функциональное устройство, повышающее комфорт и гигиену в ванной комнате. Понимание его устройства, схемы подключения и принципов работы позволяет выбрать подходящую модель, правильно установить и эксплуатировать её безопасно и эффективно.

Современные технологии делают такие приборы всё более умными и экономичными. От выбора типа (жидкостный или сухой) до интеграции в систему «умного дома» — каждый этап влияет на конечный результат. Главное — соблюдать правила электробезопасности, использовать УЗО и заземление, а также не игнорировать автоматику.

Правильно выбранный и установленный электрический полотенцесушитель прослужит 10–15 лет, обеспечивая сухие полотенца и комфортную атмосферу в ванной.

Жидкостные модели дольше сохраняют тепло, сухие — быстрее нагреваются.
Обязательно используйте УЗО и заземление при подключении.
Термостат и таймер экономят до 40% электроэнергии.
Монтаж возможен своими руками, но электромонтаж — только для квалифицированных лиц.
Современные решения — Wi-Fi управление, датчики влажности, интеграция с умным домом.
