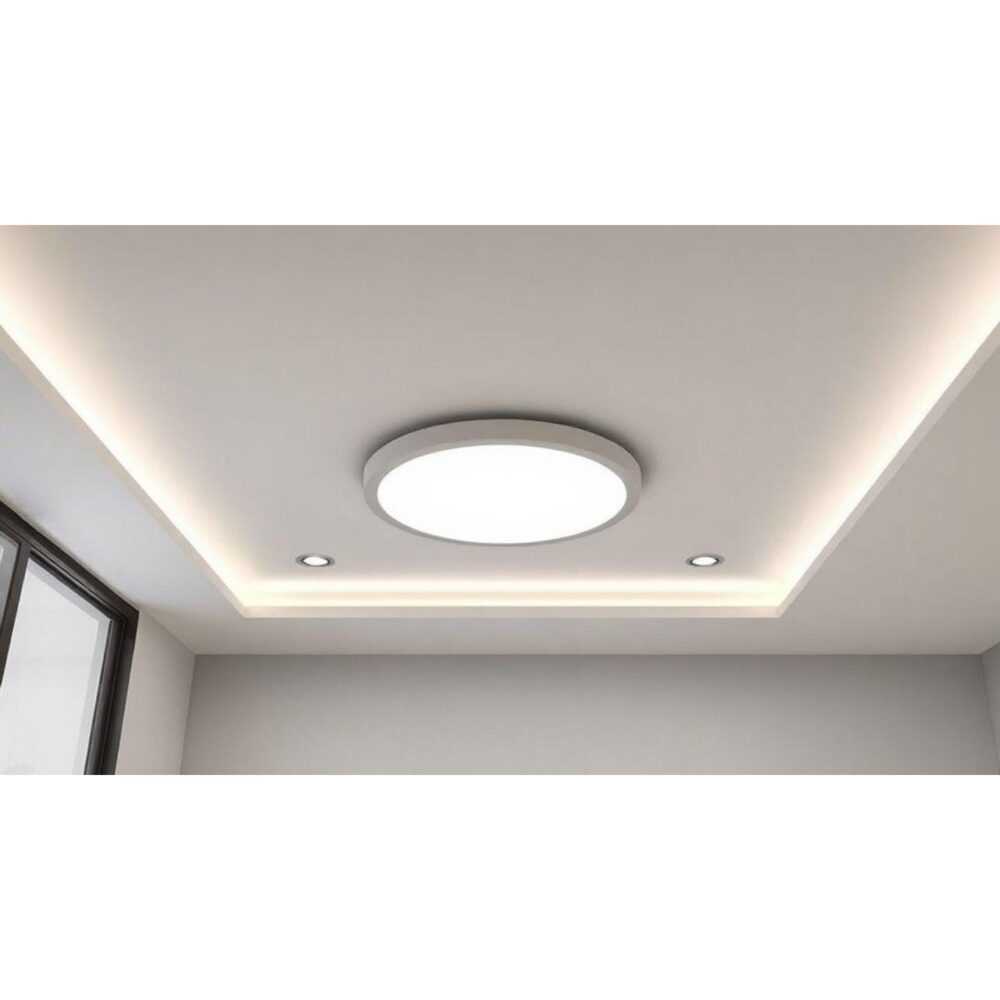

Как устроен плоский светодиодный светильник потолочный

Плоские светодиодные потолочные светильники — это современное решение для освещения жилых, офисных и коммерческих помещений. Они сочетают в себе эстетику минимализма, высокую энергоэффективность и длительный срок службы. Конструкция таких приборов включает светодиодную матрицу, рассеиватель, драйвер и корпус, что обеспечивает равномерное распределение света и простоту монтажа.

Основные элементы конструкции

Плоский светодиодный потолочный светильник — это многослойная система, где каждый компонент выполняет строго определённую функцию. Основными элементами являются: светодиодная матрица, оптический рассеиватель, печатная плата, драйвер питания, корпус и крепёжная арматура. Современные модели часто имеют герметичное исполнение, особенно в линейке встраиваемых и подвесных панелей.

Светодиодная матрица представляет собой группу SMD- или COB-диодов, нанесённых на алюминиевую или керамическую подложку. Эта подложка одновременно служит радиатором, отводя тепло от кристаллов. От эффективности теплоотвода напрямую зависит срок службы светильника — перегрев является основной причиной деградации светодиодов.

Рассеиватель — это прозрачная или матовая панель из поликарбоната или акрила. Он не только смягчает свет, устраняя блики и тени, но и защищает внутренние компоненты от пыли и механических повреждений. Некоторые модели используют рассеиватели с микролинзовыми структурами для более равномерного распределения светового потока.

Драйвер — «сердце» светильника. Он преобразует переменный ток сети (220 В) в постоянный низковольтный ток, необходимый для работы светодиодов. Драйверы бывают импульсные и линейные. Первые эффективнее, но сложнее в конструкции; вторые проще, но могут греться и иметь меньший КПД.

Корпус обычно выполнен из алюминия или пластика с добавлением термостойких компонентов. Алюминиевые корпуса лучше отводят тепло, увеличивая ресурс светодиодов. Пластиковые легче и дешевле, но требуют дополнительных мер по охлаждению.

Классификация по типу светодиодов

• SMD (Surface Mounted Device) — самые распространённые диоды, монтируются на поверхность платы. Бывают форматов 2835, 3014, 5050. Отличаются компактностью и равномерным свечением.
• COB (Chip on Board) — технология, при которой множество кристаллов размещаются на одном чипе. Создаёт эффект сплошного светового пятна без точечной структуры.
• SK6812/WS2812 (адресные RGB) — используются в декоративных моделях с управлением цвета и яркости через Wi-Fi или Bluetooth.

Принцип работы светодиодного светильника

Работа плоского светодиодного светильника основана на явлении электролюминесценции — свечении полупроводникового материала при прохождении через него электрического тока. Когда электроны переходят из зоны проводимости в валентную зону, выделяется энергия в виде фотонов — света. Цвет излучения зависит от ширины запрещённой зоны полупроводника.

Процесс начинается с подачи напряжения на драйвер. Тот стабилизирует ток и подаёт его на светодиодную матрицу. Сила тока строго контролируется — даже небольшое превышение может привести к перегреву и выходу диодов из строя. Современные драйверы поддерживают защиту от перегрузки, короткого замыкания и перепадов напряжения.

Свет, излучаемый диодами, попадает на рассеиватель. Здесь он проходит через диффузный слой, который «размывает» точки свечения, создавая ощущение единого светового поля. У некоторых моделей применяется двухслойная система: первичный оптический элемент прямо над диодами и общий рассеиватель.

Теплоотвод играет не менее важную роль. При работе светодиоды нагреваются до 60–80 °C. Если тепло не отводится, температура кристалла растёт, что вызывает деградацию люминофора и снижение яркости. Хороший теплоотвод позволяет поддерживать температуру ниже 60 °C, продлевая ресурс устройства.

Процесс теплоотвода: как это работает

• Тепло генерируется в p-n переходе светодиода.
• Через подложку (обычно алюминий) оно передаётся на корпус светильника.
• От корпуса тепло рассеивается в окружающую среду конвекцией и излучением.
• В закрытых потолках важно обеспечить вентиляцию — иначе возможен перегрев.

Виды плоских светодиодных светильников

Современный рынок предлагает несколько типов плоских LED-светильников, различающихся по способу монтажа, форме и назначению. Выбор зависит от интерьера, высоты потолков и требований к освещённости.

• Встраиваемые (точечные) — монтируются в подвесной или натяжной потолок. Имеют минимальную видимую часть, создавая эффект «света из потолка». Часто используются в кухнях, ванных, холлах.
• Накладные — крепятся прямо на потолок. Подходят для помещений с низкими потолками, где нет возможности сделать углубление. Проще в установке, но выступают на 2–5 см.
• Подвесные панели — крупногабаритные светильники (60×60 см, 120×30 см), применяемые в офисах, школах, торговых залах. Обеспечивают высокую равномерность освещения.
• Гибкие панели — новинка на рынке. Изготавливаются на гибкой подложке, могут повторять криволинейные поверхности. Используются в дизайнерских проектах.

По форме светильники бывают круглыми, квадратными, прямоугольными и линейными. Форма влияет на направление светового потока и зонирование пространства. Например, линейные модели идеальны для длинных коридоров или рабочих зон на кухне.

Интеллектуальные светильники: будущее уже здесь

Развитие IoT привело к появлению «умных» светодиодных панелей. Они управляются через мобильное приложение, голосовые помощники (Алиса, Google Assistant) или систему «умный дом». Возможности:

1. Регулировка яркости (диммирование).
2. Изменение цветовой температуры (от тёплого 2700K до холодного 6500K).
3. Настройка сцен освещения («работа», «расслабление», «вечеринка»).
4. Автоматическое включение по таймеру или датчику движения.

Такие светильники стоят дороже, но экономят энергию и повышают комфорт. По данным аналитиков, к 2026 году доля умных светильников на рынке достигнет 35%.

Преимущества и недостатки плоских LED-светильников

Плоские светодиодные светильники завоевали популярность благодаря ряду достоинств, но у них есть и ограничения.

Преимущества:

• Высокая энергоэффективность — потребляют на 70–80% меньше энергии, чем лампы накаливания.
• Долгий срок службы — до 50 000 часов (против 1000 у ламп накаливания).
• Минималистичный дизайн — вписываются в любой интерьер.
• Безопасность — низкое тепловыделение, отсутствие ультрафиолета и ртути.
• Широкий выбор цветовых температур и уровней яркости.

Недостатки:

• Зависимость от качества комплектующих — дешёвые модели быстро выходят из строя.
• Чувствительность к перепадам напряжения — требуют стабильной сети.
• Ограниченный угол рассеивания у некоторых моделей (до 120°).
• Сложность ремонта — большинство устройств не подлежат разборке.

Как выбрать качественный светильник: ключевые критерии

Выбор светодиодного светильника — задача, требующая внимания к техническим деталям. Вот основные параметры, на которые стоит обратить внимание.

• Мощность и световой поток — ориентируйтесь не на ватты, а на люмены. Для жилой комнаты достаточно 100–150 лм/м². Например, для кухни 12 м² нужно около 1800 лм.
• Цветовая температура — измеряется в Кельвинах. 2700–3000K — тёплый свет (уют), 4000K — нейтральный, 5000–6500K — холодный (офис, рабочая зона).
• Индекс цветопередачи (CRI) — показывает, насколько естественно выглядят цвета. Для дома — CRI ≥ 80, для магазинов и студий — ≥ 90.
• Степень защиты (IP) — для ванной и кухни выбирайте IP44 и выше. Это защита от брызг и пыли.
• Наличие диммирования — возможность регулировки яркости повышает комфорт. Убедитесь, что драйвер поддерживает диммирование и совместим с вашим выключателем.

Установка и подключение: пошаговая инструкция

Монтаж плоского светильника — процесс, требующий базовых навыков электромонтажа. Работы проводите только при отключённом питании.

1. Отключите автомат на щитке и проверьте отсутствие напряжения индикаторной отвёрткой.
2. Подготовьте место: для встраиваемых светильников выпилите отверстие по размеру.
3. Подведите провода к месту установки. Обычно это фаза, ноль и заземление (если есть).
4. Подключите провода к клеммам светильника. Соблюдайте полярность, если она указана.
5. Зафиксируйте светильник: встроенные — защёлками, накладные — на крепёжные лапки или саморезы.
6. Включите питание и проверьте работу.

Обслуживание и ремонт: советы по эксплуатации

Плоские светодиодные светильники практически не требуют обслуживания. Однако соблюдение простых правил продлит их жизнь.

• Регулярно протирайте рассеиватель мягкой сухой тканью. Грязь снижает яркость на 15–20%.
• Не используйте абразивные чистящие средства — они царапают поверхность.
• Следите за температурой в помещении. Работа при +40 °C и выше сокращает срок службы.
• Если светильник мигает — проверьте драйвер и стабильность сети.

Ремонт возможен только при доступе к внутренностям. В большинстве случаев проще заменить весь блок. Однако в дорогих моделях можно заменить драйвер или светодиодную плату.

Экспертное мнение

Вопросы и ответы

Заключение

Плоские светодиодные потолочные светильники — это оптимальное сочетание технологичности, экономичности и эстетики. Их конструкция продумана до мелочей: от теплоотвода до оптики. При грамотном выборе и установке такие светильники прослужат десятилетия, обеспечивая комфортное и безопасное освещение.

• Выбирайте светильники с алюминиевым радиатором и качественным драйвером.
• Обращайте внимание на световой поток (лм), а не мощность (Вт).
• Для влажных помещений нужна защита IP44 и выше.
• Умные светильники дают больше контроля, но стоят дороже.
• Монтаж требует соблюдения техники безопасности и использования правильных соединителей.
