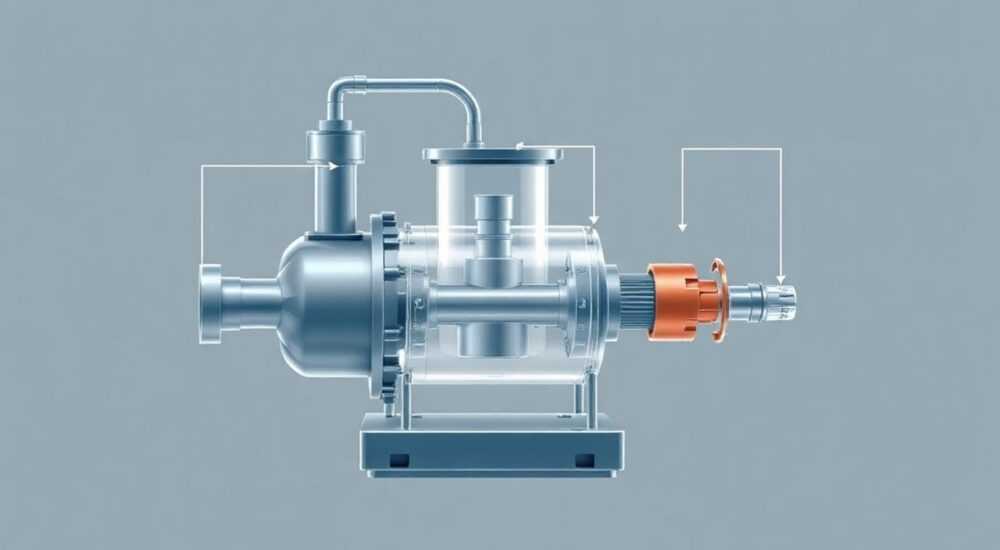

Как устроен циркуляционный насос

Циркуляционный насос — это сердце современной системы отопления. Он обеспечивает движение теплоносителя по трубам, равномерно распределяя тепло по всему дому. Без него эффективная работа котла, радиаторов и тёплых полов невозможна. Такие насосы устанавливаются как в частных домах, так и в многоквартирных зданиях, где требуется принудительная циркуляция воды.

Как устроен циркуляционный насос: основные компоненты

Внешне циркуляционный насос выглядит как небольшой металлический цилиндр с патрубками для подключения к трубопроводу. Но внутри — сложная инженерная конструкция, рассчитанная на годы бесперебойной работы. Основные элементы: корпус, двигатель, ротор, крыльчатка и электронная плата управления (в современных моделях).
Корпус изготавливается из чугуна, нержавеющей стали или латуни — материалы должны выдерживать давление до 10 бар и температуру до 110 °C. Внутри находится рабочая камера, где вращается крыльчатка. Она передаёт кинетическую энергию теплоносителю, «подталкивая» его вперёд. Двигатель создаёт вращательный момент, а вал соединяет его с крыльчаткой.
Размещение ротора определяет тип насоса. В «мокрых» моделях он полностью погружён в теплоноситель, который одновременно охлаждает и смазывает подшипники. В «сухих» — ротор отделён от жидкости уплотнениями. Это влияет на шумность, срок службы и КПД устройства.

Типы циркуляционных насосов: ротор мокрый или сухой?

Выбор между «мокрым» и «сухим» ротором — первый шаг при подборе оборудования. Эти технологии кардинально отличаются по конструкции, производительности и условиям эксплуатации.
Мокророторные насосы — самый распространённый вариант для бытовых систем. Ротор вращается прямо в теплоносителе. Преимущества: низкий уровень шума, компактность, простота установки и обслуживания. КПД ниже — около 50%, но для дома этого достаточно. Срок службы — 5–7 лет при условии чистого теплоносителя.
Сухороторные насосы используются в промышленных и крупных частных системах. Ротор изолирован от жидкости герметичными уплотнениями. Они мощнее, КПД достигает 80%, но шумят сильнее и требуют регулярного техобслуживания. Уплотнения со временем изнашиваются, возможны протечки.

Современные модели оснащаются электронным управлением. Насосы с модулируемой скоростью автоматически подстраивают производительность под текущую нагрузку. Например, Grundfos Alpha3 или Wilo Stratos ECO используют алгоритмы прогнозирования и экономят до 70% энергии по сравнению с односкоростными аналогами.

Принцип работы: как насос «гоняет» воду по системе

Представьте, что система отопления — это кровеносная система человека. Котёл — сердце, трубы — сосуды, а циркуляционный насос — дополнительный кардиостимулятор, поддерживающий стабильный поток. Без него вода движется медленно, особенно в длинных контурах или при наличии тёплых полов.
Принцип основан на создании перепада давления. На входе (всасывающая сторона) формируется разрежение, вода затягивается внутрь. Крыльчатка, вращаясь, придаёт ей скорость и направляет к выходному патрубку. Под действием напора теплоноситель продолжает движение по системе.
Производительность насоса измеряется в м³/ч, напор — в метрах водяного столба (м). Для двухэтажного дома площадью 150 м² обычно достаточно насоса с производительностью 1,5–2 м³/ч и напором 4–6 м. Чем длиннее трубы и больше изгибов, тем выше сопротивление и, соответственно, нужен больший напор.
Современные насосы работают не на полную мощность постоянно. Они адаптируются: зимой, при минус 25 °C, работают на высокой скорости, а весной — переходят на экономичный режим. Некоторые модели подключаются к комнатному термостату и снижают обороты, если в помещении уже тепло.

Как выбрать циркуляционный насос: ключевые параметры

Выбор начинается не с бренда, а с расчёта. Даже самый дорогой насос будет работать неэффективно, если он не соответствует параметрам вашей системы. Вот четыре ключевых фактора:

• Производительность (расход). Зависит от тепловой нагрузки. Грубая формула: Q = P / (c × ΔT), где Q — расход в м³/ч, P — мощность котла в кВт, c — удельная теплоёмкость воды (1,16), ΔT — перепад температур между подачей и обраткой (обычно 15–20 °C). Для котла 24 кВт: Q = 24 / (1,16 × 20) ≈ 1,03 м³/ч.
• Напор. Компенсирует гидравлическое сопротивление труб, радиаторов, вентилей. Упрощённо: на каждые 10 метров трубопровода — 0,6 м напора. Добавьте 1–2 м на каждый радиаторный узел и 1 м на смесительные клапаны тёплого пола.
• Тип ротора. Для квартиры или дома до 250 м² — мокрый ротор. Для коттеджей с несколькими контурами или промышленных объектов — сухой.
• Управление. Односкоростные — дешевле, но шумнее и менее экономичны. Трёхскоростные — компромисс. Электронные с модуляцией — самые эффективные, особенно с Wi-Fi и интеграцией в «умный дом».

Также важно учесть диаметр подключения — стандарт G1¼ или G1½ (дюймовые резьбы), материал корпуса (латунь предпочтительнее чугуна) и наличие защиты от сухого хода.

Установка и подключение: пошаговая инструкция

Монтаж циркуляционного насоса — задача для специалиста, но понимание процесса поможет контролировать качество работ. Установка выполняется на обратном трубопроводе, перед котлом. Это снижает температурную нагрузку на насос и защищает его от перегрева.

1. Отключите систему и слейте теплоноситель. Перекройте запорные вентили.
2. Установите фильтр грубой очистки перед насосом. Он защитит крыльчатку от песка и окалины.
3. Смонтируйте насос горизонтально. Ось вала должна быть строго горизонтальной — иначе в подшипниках образуются воздушные пробки.
4. Подключите электропитание через группу защиты: автоматический выключатель и, желательно, УЗО. Насосы мощнее 100 Вт подключают через контактор.
5. Убедитесь, что на корпусе есть стрелка направления потока. Она должна совпадать с движением воды в системе.
6. Заполните систему, удалите воздух через автоматические воздухоотводчики. На корпусе насоса есть резьбовая заглушка для ручного развоздушивания.
7. Включите питание и проверьте работу. Первые минуты может быть слышен шум — это нормально, пока не выйдет весь воздух.

Для автономности некоторые владельцы подключают насос через ИБП. При отключении света он продолжает работать 30–60 минут, предотвращая перегрев котла.

Обслуживание и типичные неисправности

Циркуляционный насос — устройство с минимальным обслуживанием, но игнорирование профилактики сокращает срок службы вдвое. Раз в год, перед отопительным сезоном, выполните простую проверку.
Первый признак проблем — шум, вибрация, снижение температуры в дальних радиаторах. Возможные причины:

• Заклинивание ротора. Происходит при длительном простое или плохом качестве теплоносителя. Решение: вручную провернуть вал через отверстие на торце (ключом или отвёрткой). Если не вращается — демонтаж и замена.
• Воздушная пробка. Проявляется как щелчки или пульсация. Устраняется развоздушиванием через ручной клапан на корпусе.
• Износ подшипников. Повышенный шум, «вой». Требует замены узла. В мокрых насосах это почти всегда означает замену всего агрегата.
• Перегрев обмотки. Может быть вызван отсутствием теплоносителя, скачками напряжения или заклиниванием. Современные модели имеют термозащиту и отключаются автоматически.

Чтобы продлить жизнь насосу:

• Используйте подготовленный теплоноситель (антифриз или деаэрированная вода).
• Устанавливайте фильтр и регулярно его промывайте.
• Запускайте насос хотя бы раз в месяц в летний период.
• Не допускайте работы при замерзшем теплоносителе.

Экспертное мнение

При выборе циркуляционного насоса ориентируйтесь не на рекламу, а на реальные потребности системы. Переразмеренный насос будет шуметь и «гнать» воду с избыточной скоростью, что вызывает эрозию труб и шум в радиаторах. Недостаточная мощность приведёт к холодным батареям и неэффективному отоплению.
Приоритет — модели с переменной скоростью. Они адаптируются к погодным условиям и режиму проживания. Например, ночью, когда температура снижается, насос работает на 30% мощности, а днём — на 70%. Это снижает энергопотребление и износ оборудования.
Интеграция с системой управления отоплением — следующий уровень. Насос получает данные от уличного датчика и корректирует работу в зависимости от температуры на улице. Это называется погодозависимое регулирование — один из самых эффективных способов снизить расходы на отопление.

Вопросы и ответы

Заключение

Циркуляционный насос — не просто дополнение, а ключевой элемент современной системы отопления. Он обеспечивает равномерный прогрев, повышает КПД котла и позволяет точно управлять климатом в доме. Правильно подобранный и установленный насос работает годами, практически не требуя внимания.

• Выбирайте насос по расчёту, а не по аналогии с соседом.
• Приоритет — модели с модуляцией скорости и погодозависимым управлением.
• Устанавливайте фильтр и развоздушивайте насос перед запуском.
• Проводите профилактику раз в год — это продлит срок службы в 1,5–2 раза.
• Интеграция с «умным домом» позволяет достичь максимальной экономии.
