Как устроена канализация в многоэтажном доме схема

В городской среде, где миллионы людей живут в многоквартирных домах, работа канализации кажется чем-то само собой разумеющимся — до тех пор, пока не произойдёт засор или протечка. Однако за бесперебойной работой сливов стоит сложная инженерная система, продуманная до мелочей. Понимание того, как устроена канализация в многоэтажном доме, необходимо не только специалистам, но и жильцам: это помогает избежать аварий, правильно использовать сантехнику и вовремя реагировать на признаки неполадок.

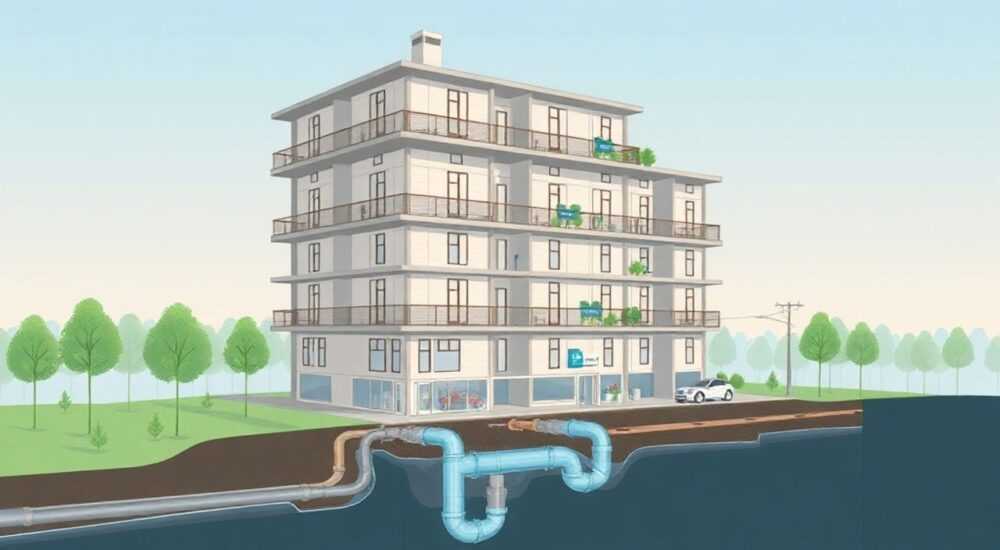

Общая схема работы канализации в многоэтажном доме

Канализационная система многоэтажного дома представляет собой совокупность горизонтальных и вертикальных трубопроводов, по которым сточные воды движутся самотёком под действием силы тяжести. Основа всей конструкции — вертикальный стояк, проходящий через все этажи здания. От него отходят ответвления к каждой квартире, подключённые к сантехническим приборам: унитазам, раковинам, ваннам, стиральным и посудомоечным машинам.
Движение стоков начинается с момента слива воды. Жидкость попадает в внутридомовую сеть, затем по горизонтальному участку под определённым уклоном (обычно 2–3 см на метр) направляется к стояку. Из стояка стоки поступают в дворовую канализацию, а далее — в центральную городскую магистраль. Вся система рассчитана так, чтобы исключить застой и обеспечить непрерывный поток.
При проектировании учитываются высота здания, количество квартир, тип сантехники и климатические условия. Например, в регионах с холодными зимами трубы, выходящие за пределы здания, обязательно утепляют, чтобы избежать замерзания. Также важно, чтобы диаметр труб соответствовал нагрузке: слишком узкие трубы быстро засоряются, а слишком широкие могут не создавать достаточной скорости потока.

Основные элементы канализационной системы

Канализация в многоэтажке состоит из нескольких ключевых компонентов, каждый из которых выполняет свою функцию. Знание этих элементов помогает понять, как работает система и почему важно бережное обращение с сантехникой.

• Канализационный стояк — вертикальная труба, проходящая через все этажи. Обычно располагается в санузлах и кухнях, соединяя все квартиры с общей магистралью.
• Отводные трубы — горизонтальные участки, соединяющие сантехнику с общим стояком. Могут быть выполнены из полимерных материалов (ПВХ, ПП) или чугуна в старых домах.
• Гидрозатворы (сифоны) — устройства под раковинами, ваннами и унитазами, предотвращающие проникновение запахов и газов из канализации в помещение.
• Фановая труба — продолжение стояка, выведенное на крышу. Обеспечивает вентиляцию системы и стабилизирует давление в трубах.
• Ревизии и прочистки — специальные лючки или тройники с крышками, предназначенные для доступа к трубам при засорах и профилактической чистке.

В современных домах активно используются пластиковые трубы: они легче, долговечнее и проще в монтаже, чем чугунные. Диаметр стояка обычно составляет 100–110 мм, а отводов — 50 мм. Такие параметры обеспечивают баланс между пропускной способностью и скоростью потока.

Устройство канализационного стояка

Стояк — сердце канализационной системы. Он принимает стоки со всех этажей и направляет их вниз. Конструктивно стояк делится на несколько участков: верхний (с фановой трубой), средний (рабочая зона) и нижний (выпуск).
Верхняя часть стояка переходит в фановую трубу, которая выводится на кровлю. Это необходимо для вентиляции: без доступа воздуха в системе создаётся разрежение, что может привести к «выдуванию» воды из гидрозатворов и появлению запахов. Фановая труба также предотвращает гидравлические удары при резком сбросе большого объёма воды (например, при одновременном сливе унитазов на нескольких этажах).
Средняя часть стояка проходит через технические шахты или короба. В старых домах стояки часто выполнены из чугуна, который со временем ржавеет и теряет пропускную способность. Современные аналоги из полипропилена или ПВХ не подвержены коррозии, имеют гладкую внутреннюю поверхность и служат до 50 лет.
Нижний участок стояка — выпуск — соединяется с дворовой канализацией. Здесь важно соблюдать правильный уклон (не менее 2%) и защиту от механических повреждений. Выпуск заглубляется ниже уровня промерзания почвы, особенно в северных регионах.

Вентиляция и гидрозатвор: как предотвратить запахи

Один из самых частых вопросов жильцов: «Почему в квартире пахнет канализацией?» Причиной чаще всего становятся нарушения в работе вентиляции или высыхание гидрозатворов.
Гидрозатвор — это изгиб трубы (U-образный, S-образный или P-образный), в котором постоянно находится вода. Она блокирует путь для канализационных газов. Если сифон расположен под редко используемой раковиной, вода может испариться, и тогда запах проникает в помещение. Решение простое — раз в месяц сливать в него полстакана воды.
Вентиляция через фановую трубу обеспечивает стабильное давление в системе. При её отсутствии или засоре при сливе воды в одной квартире может возникнуть эффект «всасывания» в соседней — уровень воды в унитазе колеблется, слышны булькающие звуки. Это сигнал о необходимости проверки фановой трубы.
В новых домах иногда применяются вакуумные клапаны — альтернатива фановой трубе. Они устанавливаются в стояке и автоматически выпускают воздух при повышении давления, не требуя вывода на крышу. Однако их нельзя ставить в помещениях с высокой влажностью без дополнительной защиты.

Типичные проблемы и их решение

Несмотря на надёжность конструкции, канализация в многоэтажках сталкивается с рядом распространённых проблем. Большинство из них связаны с неправильным использованием системы жильцами.

• Засоры в стояке — возникают из-за попадания в трубы жира, волос, туалетной бумаги в больших количествах, строительного мусора. Часто виноваты жильцы верхних этажей, сливающие всё подряд.
• Протечки — появляются в местах соединений, особенно в старых чугунных трубах. Требуют немедленного устранения, чтобы не повредить перекрытия и имущество соседей.
• Шум в трубах — характерен для чугунных стояков. Полимерные трубы значительно тише, а дополнительная шумоизоляция снижает уровень шума ещё больше.
• Обратный напор — редкая, но опасная ситуация, когда стоки поднимаются вверх из-за засора в дворовой канализации. Может привести к затоплению нижних этажей.

Для профилактики засоров УК должны проводить регулярную чистку стояков — не реже одного раза в год. Жильцам же стоит помнить: в канализацию нельзя сливать жир, кофе-гущу, остатки еды, детские салфетки и строительные смеси. Даже если они «растворяются», они оседают на стенках и постепенно сужают просвет.

Монтаж и ремонт канализации: что нужно знать

Монтаж канализации в новом доме — задача проектных организаций и строителей. Однако при капитальном ремонте или переоборудовании квартиры жильцы могут столкнуться с необходимостью изменения разводки.
Главные правила:

• Не изменять расположение стояка без согласования с УК и БТИ — это нарушает проект и может привести к отказу в регистрации перепланировки.
• Соблюдать уклон горизонтальных труб — минимум 2 см на метр длины.
• Использовать качественные фитинги и герметики — экономия здесь чревата протечками.
• Обязательно устанавливать ревизию в доступном месте — для будущего обслуживания.

При ремонте стояка в многоквартирном доме требуется согласование с соседями и временное отключение канализации на этаже. Лучше проводить такие работы в выходные или праздничные дни, минимизируя неудобства.
Современные технологии позволяют выполнять замену труб без вскрытия стен — методом релайнинга. Внутрь старой трубы вставляется новый полимерный рукав, который после расширения образует герметичную «трубу в трубе». Это быстрее и чище, чем демонтаж.

Эксплуатационные рекомендации для жильцов

Правильная эксплуатация — залог долгой службы канализации. Несколько простых правил помогут избежать большинства проблем.

• Не сливайте в унитаз и раковину жир, остатки еды, строительные материалы, детские подгузники и салфетки. Даже те, что маркированы как «биоразлагаемые».
• Регулярно промывайте трубы горячей водой — это предотвращает накопление жировых отложений.
• Раз в месяц проверяйте сифоны под раковинами и ваннами — доливайте воду, если она испарилась.
• При первых признаках засора (бурление, медленный слив) примите меры до того, как ситуация усугубится.
• Не игнорируйте шумы и запахи — они сигнализируют о проблемах в системе.

Жильцам верхних этажей стоит быть особенно внимательными: любая ошибка в их квартире может повлиять на всех, кто живёт ниже. А жильцы нижних этажей — первые, кто сталкивается с последствиями засоров и обратного напора.

Заключение

Канализация в многоэтажном доме — это сложная, но эффективная система, работающая на принципах гравитации, вентиляции и гидравлических затворов. Её надёжность зависит как от качества монтажа и материалов, так и от поведения жильцов. Понимание устройства стояка, роли фановой трубы и назначения гидрозатворов помогает предотвращать аварии и поддерживать комфорт в доме.

• Стояк и фановая труба — основа вертикальной канализации.
• Гидрозатворы и вентиляция предотвращают запахи и гидроудары.
• Засоры чаще всего вызваны неправильным использованием сантехники.
• Регулярная профилактика и своевременный ремонт продлевают срок службы системы.
• Жильцы играют ключевую роль в поддержании работоспособности канализации.
