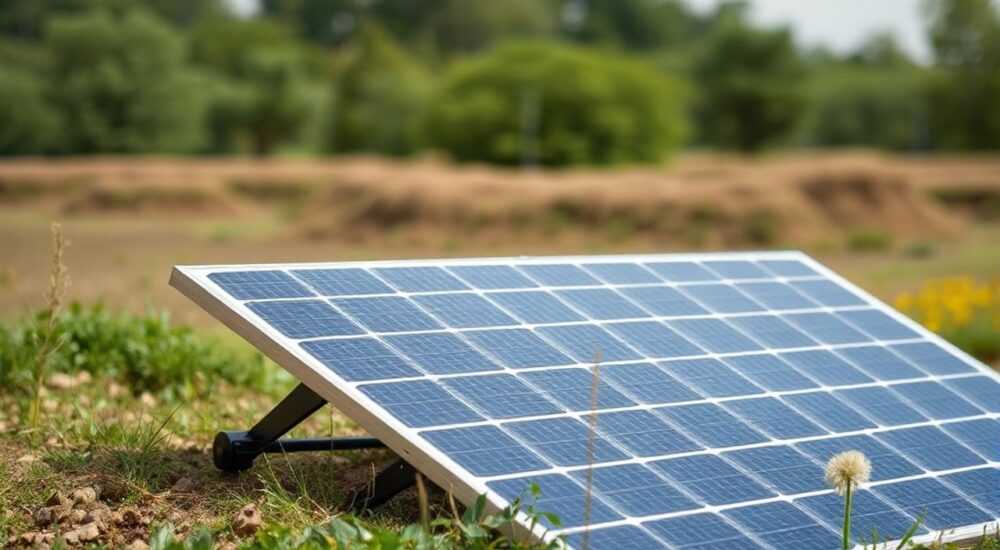

Как устроена солнечная батарея и как ее сделать самому

Солнечная батарея — это устройство, преобразующее солнечный свет в электрическую энергию за счёт фотоэффекта. Основу её составляют полупроводниковые элементы, чаще всего на базе кремния, которые при попадании фотонов генерируют электрический ток. Устройства такого типа уже давно используются как в бытовых, так и в промышленных масштабах, обеспечивая автономное энергоснабжение домов, дач, уличного освещения и даже транспорта.

В последние годы интерес к альтернативным источникам энергии резко вырос. Это связано как с ростом цен на традиционные виды топлива, так и с увеличением экологической осознанности населения. Солнечные панели — один из самых доступных и практичных вариантов перехода на «зелёную» энергию. Понимание того, как они устроены, позволяет не только правильно выбрать оборудование, но и при необходимости собрать его своими руками, существенно сэкономив.

Принцип работы солнечной батареи

Фундаментом функционирования любой солнечной батареи является фотоэлектрический эффект. Он был открыт ещё в 1839 году французским физиком Алексисом Беккерелем, но практическое применение получил лишь в середине XX века. Суть эффекта проста: при попадании света на полупроводниковый материал электроны получают энергию и начинают двигаться, создавая электрический ток.

Каждый солнечный элемент представляет собой тонкую пластину из полупроводника, чаще всего монокристаллического или поликристаллического кремния. На поверхность наносится тонкий слой другого типа проводимости (n-тип), создавая p-n переход. При попадании фотонов света в этом переходе возникают свободные электроны и дырки, которые разделяются электрическим полем, образуя напряжение.

Выработанный ток постоянный (DC), поэтому для питания большинства бытовых приборов требуется инвертор, преобразующий его в переменный (AC). Кроме того, важно использовать контроллер заряда, чтобы предотвратить перезаряд аккумулятора и продлить срок службы системы.

Основные компоненты солнечной панели

Чтобы понять, как устроена солнечная батарея, нужно разобраться в её структуре. Современная панель — это многослойная конструкция, каждый слой которой выполняет определённую функцию.

• Фотоэлементы — основа панели, где происходит преобразование света в ток. Обычно это кремниевые пластины диаметром 156 мм.
• Стекло — верхний слой, защищающий элементы от механических повреждений и атмосферных воздействий. Используется закалённое стекло с высокой прозрачностью.
• Этиленвинилацетат (EVA) — полимерный слой, служащий клеем между стеклом и элементами. Он обеспечивает герметичность и ударопрочность.
• Задняя панель (тыльная сторона) — обычно из полимера, защищает от влаги и коррозии.
• Алюминиевая рама — придаёт жёсткость конструкции и облегчает монтаж.
• Коробка диодов (junction box) — место подключения проводов, содержит шунтирующие диоды для защиты от затенения.

Соединение фотоэлементов производится последовательно или параллельно, в зависимости от требуемого напряжения и силы тока. Например, стандартная панель на 12 В состоит из 36 элементов, соединённых последовательно.

Способы соединения элементов

1. Последовательное соединение увеличивает выходное напряжение. Если один элемент даёт 0,5 В, то 36 дадут около 18 В (с запасом для зарядки аккумулятора).
2. Параллельное соединение сохраняет напряжение, но увеличивает ток. Применяется реже, в специфических системах.
3. Комбинированное (серия-параллель) используется в мощных установках для баланса напряжения и тока.

Типы солнечных панелей: сравнение и выбор

На рынке представлено несколько типов солнечных панелей, различающихся по технологии, эффективности и стоимости. Выбор зависит от бюджета, места установки и требуемой мощности.

Монокристаллические панели считаются наиболее эффективными благодаря чистой структуре кремния. Они занимают меньше места при той же мощности, что важно для крыш с ограниченной площадью.

Поликристаллические — хороший компромисс между ценой и производительностью. Их часто выбирают для частных домов и дач.

Тонкоплёночные панели находят применение в мобильных системах: на лодках, трейлерах, рюкзаках. Однако их низкая долговечность делает их непрактичными для стационарных установок.

Как сделать солнечную батарею своими руками: пошаговая инструкция

Собрать простую солнечную батарею в домашних условиях реально. Это подойдёт для зарядки телефонов, питания светодиодных ламп или автономного освещения на даче.

Необходимые материалы

• Готовые солнечные элементы (например, 6×6 дюймов, 0,5 В, 3 А) — можно купить на маркетплейсах.
• Паяльник, припой, флюс для пайки солнечных элементов.
• Провода с разъёмами MC4 (или обычные медные провода).
• Закалённое стекло или прозрачный пластик.
• Клей EVA или силиконовый герметик.
• Деревянная или алюминиевая рама.
• Фанера или пластик для задней панели.
• Контроллер заряда, аккумулятор 12 В, инвертор (по желанию).

Пошаговая сборка

1. Подготовьте рабочее место: ровная, чистая поверхность, антистатический коврик (чтобы не повредить хрупкие элементы).
2. Разложите фотоэлементы лицевой стороной вверх. Отметьте положительные и отрицательные контакты.
3. Последовательно спаяйте элементы: плюс одного к минусу следующего. Используйте широкие токоведущие ленты для снижения потерь.
4. Проверьте напряжение мультиметром: при ярком свете оно должно быть около 18 В для 36 элементов.
5. Уложите собранную матрицу на заднюю панель, зафиксируйте силиконом.
6. Накройте стеклом, проклейте по периметру герметиком. Дайте высохнуть 24 часа.
7. Установите алюминиевую раму и подключите провода к коробке диодов.
8. Подключите панель к контроллеру заряда, затем — к аккумулятору.

Распространённые ошибки при самостоятельной сборке

Даже опытные мастера допускают просчёты. Вот самые частые:

• Негерметичное соединение — влага проникает внутрь, вызывает коррозию и замыкание.
• Перегрев паяльником — кремниевые пластины легко растрескиваются при перегреве.
• Неправильная полярность — один элемент «в обратную сторону» снижает мощность всей цепи.
• Отсутствие контроллера заряда — аккумулятор перезаряжается, теряет ёмкость или вздувается.
• Игнорирование шунтирующих диодов — при затенении одной части панели она начинает потреблять энергию, а не вырабатывать.

Как избежать ошибок

• Используйте паяльник с регулировкой температуры (не выше 300 °C).
• Работайте в перчатках — жир с рук ухудшает адгезию и светопропускание.
• Проверяйте каждое соединение мультиметром до финальной сборки.
• Обязательно устанавливайте контроллер PWM или MPPT — второй эффективнее, но дороже.
• Размещайте панель под углом 30–45° к горизонту, ориентируя на юг (в Северном полушарии).

Экспертное мнение

Интервью с инженером-энергетиком

Мы поговорили с Сергеем Михайловым, руководителем лаборатории возобновляемой энергии в одном из технических университетов.

«За последние 5 лет стоимость солнечных элементов упала на 60%, — рассказывает Сергей. — Сегодня сборка DIY-панели экономически оправдана только для очень маленьких проектов. Например, для зарядки GPS-трекера в походе. Но если вам нужно более 100 Вт — выгоднее купить готовую панель. Она гарантированно прослужит 25 лет, имеет сертификаты и гарантию. Самодельная же — это скорее образовательный проект».

Он также отмечает: «Главная проблема самодельных панелей — деградация. Через год КПД может упасть на 10–15% из-за плохой герметизации. Профессиональные панели проходят тесты на термоциклирование, влажность и устойчивость к граду».

Вопросы и ответы

Заключение

Солнечная батарея — это технология, которая уже сегодня доступна каждому. Понимание её устройства помогает не только в выборе готового оборудования, но и в реализации собственных проектов. Хотя самодельная панель не заменит промышленную по надёжности и сроку службы, она отлично подходит для обучения, экспериментов и решения простых задач.

• Солнечные батареи работают на основе фотоэффекта в полупроводниках.
• Монокристаллические панели наиболее эффективны, но дороже.
• Самостоятельная сборка возможна, но требует точности и осторожности.
• Обязательно используйте контроллер заряда и герметичную конструкцию.
• Для серьёзных нужд лучше купить сертифицированную панель — это безопаснее и выгоднее в долгосрочной перспективе.
