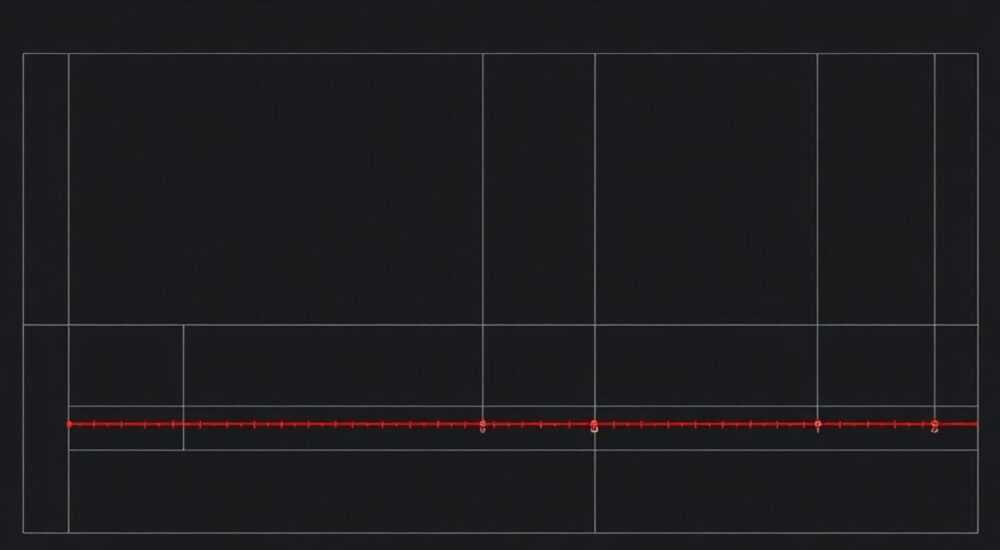

Как узнать длину всех линий в автокаде

Работа с чертежами в AutoCAD требует точных расчетов и измерений. Часто возникает необходимость узнать общую длину всех линий в проекте – будь то для расчета материалов, оценки стоимости работ или проверки соответствия нормативам. Особенно актуальна эта задача при работе с инженерными коммуникациями, где каждый метр имеет значение.

Почему важно точно измерять длину линий

Сложность подсчета общей протяженности элементов кроется в масштабности проектов. Представьте себе ситуацию: вы работаете над крупным строительным проектом, где необходимо рассчитать количество труб для системы отопления или протяженность электрических кабелей. Ошибка даже в несколько метров может привести к серьезным финансовым потерям.

Интересный факт: по статистике, до 15% строительных проектов сталкиваются с проблемами из-за неточных расчетов материалов. Это особенно важно учитывать, когда речь идет о государственных тендерах или крупных коммерческих заказах.

В этой статье мы подробно разберем несколько способов определения общей длины линий в AutoCAD, рассмотрим их преимущества и недостатки, а также узнаем о новых возможностях программного обеспечения.

Базовые методы измерения длин в AutoCAD

Начнем с фундаментальных подходов, которые доступны в любом проекте:

• Команда DISTANCE (DIST) – позволяет измерить расстояние между двумя точками. Хотя это и не решает задачу автоматического подсчета всех линий, но является базовым инструментом для понимания принципов работы с размерами.
• Инструмент MEASUREGEOM предоставляет более широкие возможности для измерения различных геометрических параметров.

Особенно полезен последний метод, когда нужно получить информацию о конкретном участке чертежа. Однако эти способы требуют ручного контроля каждой линии, что крайне неэффективно для больших проектов.

Автоматизированный подсчет через свойства объектов

Более продвинутый подход заключается в использовании панели свойств объектов. Вот пошаговая инструкция:

1. Выделите все необходимые линии (можно использовать рамку выделения).
2. Откройте панель Properties (CTRL+1).
3. Найдите параметр Length – здесь отображается суммарная длина всех выделенных объектов.

Важное замечание: этот метод работает корректно только при условии, что все единицы измерения в проекте настроены правильно. Также стоит учитывать масштаб чертежа, так как неправильные настройки могут привести к ошибкам в расчетах.

Для сравнения эффективности разных методов можно представить следующую таблицу:

Продвинутые техники с использованием Lisp-скриптов

Для профессионалов, работающих с большими проектами, существуют специальные скрипты на языке Lisp. Они позволяют мгновенно получить сумму длин всех или выбранных линий. Рассмотрим популярный вариант:

(defun c:SumLength (/ ss i ent len total)
(setq total 0)
(if (setq ss (ssget '((0 . "LINE"))))
(progn
(repeat (setq i (sslength ss))
(setq ent (entget (ssname ss (setq i (1- i)))))
(setq len (distance (cdr (assoc 10 ent)) (cdr (assoc 11 ent))))
(setq total (+ total len))
)
(alert (strcat "Total length: " (rtos total)))
)
(princ "nNo lines selected.")
)
(princ)
)

Этот код автоматически подсчитывает длину всех выделенных линий и выводит результат. Преимущества такого подхода очевидны: скорость, точность и возможность адаптации под конкретные задачи.

Экспертное мнение: практика применения различных методов

Александр Петров, ведущий инженер-проектировщик компании «СтройПроект», имеющий более 15 лет опыта работы с AutoCAD, делится своим опытом:

«В своей практике я часто сталкиваюсь с необходимостью подсчета длин коммуникаций. Например, при проектировании системы вентиляции в торговом центре площадью 15 000 м² потребовалось рассчитать общую протяженность воздуховодов. Использование стандартных методов заняло бы недели, поэтому был разработан специальный скрипт, учитывающий не только прямые участки, но и фасонные части.

Особенно важно отметить, что современные проекты часто содержат сложные трехмерные элементы, и обычные методы подсчета становятся неэффективными. В таких случаях мы комбинируем использование Lisp-скриптов с BIM-технологиями.»

Частые вопросы и практические рекомендации

• Как быть с многослойными чертежами? Рекомендуется создавать отдельные слои для разных типов коммуникаций и использовать фильтры выбора по слоям при подсчете.
• Что делать при работе с импортированными файлами? Необходимо проверить единицы измерения и масштабирование после импорта, так как часто возникают несоответствия.
• Как учитывать толщину линий? Для этого требуется дополнительная настройка скриптов, учитывающая реальные размеры элементов.

Новые технологии в измерении длин

Современные версии AutoCAD предлагают инновационные решения:

• Интеграция с облачными сервисами для коллективной работы над проектами
• Использование искусственного интеллекта для автоматического распознавания и подсчета элементов
• Поддержка BIM-технологий, позволяющих получать точные данные о всех элементах проекта

Особенно интересен новый функционал AutoCAD 2024, где появилась возможность создания пользовательских отчетов с автоматическим подсчетом различных параметров, включая длины линий.

Практические советы по оптимизации работы

Для максимальной эффективности при подсчете длин рекомендуется:

• Структурировать проект, используя четкую систему слоев
• Создавать шаблоны с заранее настроенными инструментами подсчета
• Регулярно обновлять библиотеку скриптов под новые задачи
• Использовать визуализацию данных для лучшего понимания результатов

Заключение

Мы рассмотрели различные методы определения общей длины линий в AutoCAD – от базовых до продвинутых. Каждый подход имеет свои преимущества и выбирается в зависимости от сложности проекта и требуемой точности. Современные технологии значительно упрощают эту задачу, позволяя сосредоточиться на самом проектировании.
