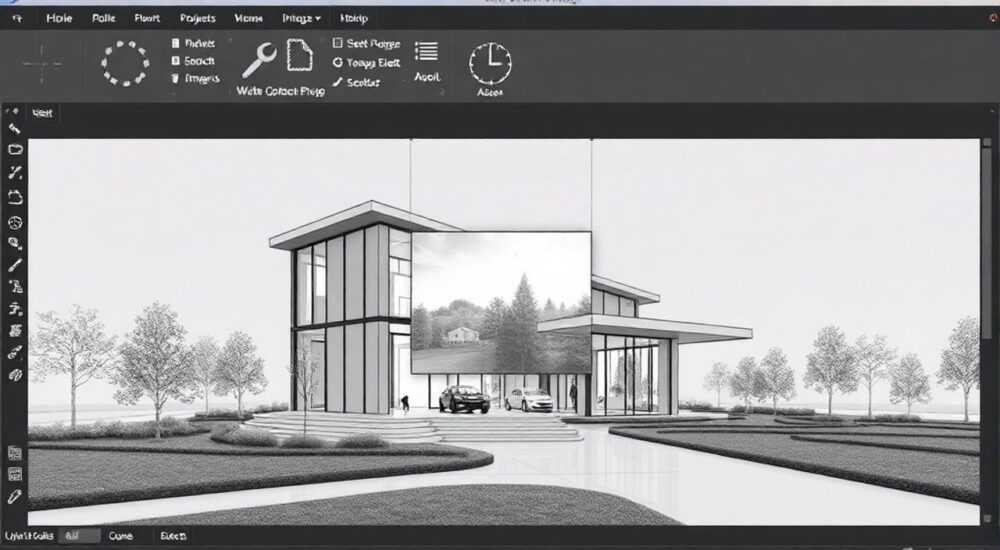

Как в автокад вставить картинку jpg

Вставка изображений в AutoCAD — распространённая задача при работе с чертежами, особенно когда требуется привязать графические материалы: от сканов рукописных эскизов до фото реальных объектов. Формат JPG, как один из самых доступных и лёгких, часто используется для этих целей. Однако просто «вставить» картинку недостаточно — важно понимать, как правильно её импортировать, масштабировать, привязывать и оптимизировать, чтобы она не замедляла работу проекта.

Способы вставки изображения в AutoCAD

В AutoCAD существует два основных способа добавления изображений формата JPG: прикрепление (ATTACH) и вставка через буфер обмена. Каждый метод имеет свои особенности, преимущества и ограничения.

Прикрепление — это предпочтительный и профессиональный подход. Он позволяет подключить изображение как внешнюю ссылку, не встраивая его напрямую в чертёж. Это означает, что сам файл остаётся на диске, а в DWG-файле хранится только путь к нему. При таком методе размер чертежа практически не увеличивается, а обновление изображения происходит автоматически при изменении исходного файла.

Вставка через буфер обмена (копирование из проводника или графического редактора) работает быстро, но крайне нежелательна в серьёзной проектной работе. Изображение встраивается внутрь чертежа, значительно увеличивая его объём. Кроме того, теряется возможность управления путями и обновления контента без повторного копирования.

Когда использовать каждый метод?

• ATTACH (РИСКПРИКРЕПИТЬ) — для рабочих чертежей, проектной документации, совместной работы. Подходит, если изображение будет использоваться многократно или требует точной привязки.
• Вставка из буфера — только для быстрых заметок, временных схем, презентаций вне основного проекта. Не рекомендуется для финальных чертежей.

Пошаговая инструкция: как вставить JPG в AutoCAD

Процесс вставки изображения JPG в AutoCAD прост, но требует внимания к деталям. Ниже — полный алгоритм действий с учётом всех важных параметров.

1. Откройте чертёж в AutoCAD, в который нужно вставить изображение.
2. Перейдите на вкладку «Вставка» в главном меню.
3. Найдите группу «Ссылки» и нажмите кнопку «Растровое изображение» (или введите в командной строке RasterAttach).
4. В открывшемся окне выбора файла найдите нужный JPG-файл. Убедитесь, что тип файла указан как «Изображения (*.jpg; *.jpeg; *.png; *.bmp и др.)».
5. Выберите файл и нажмите «Открыть».
6. В диалоговом окне «Прикрепить растровое изображение» укажите следующие параметры:
   • Имя файла — проверьте путь.
   • Единицы — установите корректные единицы измерения (например, миллиметры).
   • Цветовой режим — можно выбрать «Чёрно-белый», «Оттенки серого» или «Оригинальный» для экономии ресурсов.
7. Нажмите «ОК».
8. Укажите точку вставки на чертеже — кликните мышью или введите координаты.
9. Задайте масштаб — введите значение или укажите визуально с помощью мыши.
10. При необходимости поверните изображение, задав угол поворота.

После завершения этих шагов изображение появится в чертеже. Оно пока не привязано по размерам — это необходимо сделать дополнительно, если требуется точное соответствие реальным габаритам.

Масштабирование и привязка изображения по точкам

Простое вставление изображения — лишь первый этап. Гораздо важнее правильно его масштабировать и привязать к чертежу. Это необходимо, если вы используете JPG как подложку для обводки, например, при создании чертежа по фотографии или скану.

Для точной привязки применяется метод географической калибровки. Он заключается в том, чтобы указать AutoCAD две или более известные точки на изображении и задать между ними реальное расстояние. Например, если на фото видна стена длиной 3 метра, вы выделяете её крайние точки и указываете AutoCAD, что расстояние между ними — 3000 мм.

Алгоритм точной привязки

• Введите команду ALIGN (ВЫРАВНИВАНИЕ).
• Выберите вставленное изображение и нажмите Enter.
• Укажите первую исходную точку на изображении (например, угол стены).
• Укажите соответствующую целевую точку в пространстве чертежа (например, начало координат).
• Повторите для второй точки.
• При запросе третьей пары точек нажмите Enter — достаточно двух для 2D-выравнивания.
• Подтвердите масштабирование — введите Y, если хотите, чтобы изображение растянулось под заданные размеры.

После выполнения команды ALIGN изображение автоматически переместится, повернётся и примет правильный масштаб. Теперь вы можете точно строить поверх него объекты, зная, что все размеры соответствуют реальности.

Распространённые ошибки и как их исправить

При вставке JPG в AutoCAD пользователи часто сталкиваются с техническими проблемами. Знание этих ошибок помогает быстро диагностировать и устранять неполадки.

Особое внимание стоит уделить управлению путями. AutoCAD может потерять связь с изображением, если файл был переименован или перемещён. Чтобы избежать этого, рекомендуется хранить JPG-файлы в той же папке, что и чертёж, или использовать сетевые пути с постоянным доступом.

Оптимизация производительности при работе с растровыми изображениями

Работа с JPG-подложками может существенно замедлить AutoCAD, особенно если изображений много или они имеют высокое разрешение. Но есть способы минимизировать нагрузку.

Первое правило — никогда не встраивайте изображения. Всегда используйте внешние ссылки. Это позволяет AutoCAD загружать изображение только при необходимости, а не хранить его полностью в памяти.

Второе — контролируйте качество и размер файлов. Перед вставкой обработайте JPG в графическом редакторе: уменьшите разрешение до 150 dpi, обрежьте лишние области, сожмите без потерь. Например, фото формата 4000×3000 пикселей занимает 5–8 МБ, а после оптимизации — 300–500 КБ, что почти не влияет на производительность.

Настройки отображения для повышения скорости

• Включите режим «Контур» (Wireframe) при активной работе — тогда растровые изображения не будут отображаться вообще.
• Используйте слои: поместите изображение на отдельный слой и выключайте его при моделировании.
• Настройте качество отображения растров: введите команду RASTERPREVIEW и установите значение 0 — это покажет только рамку, а не содержимое.
• Ограничьте количество одновременно подключённых изображений — лучше использовать одну общую подложку, чем десять мелких.

Также важно понимать, что AutoCAD — не графический редактор. Он не предназначен для обработки сотен мегапикселей. Поэтому даже самые современные ПК могут «тормозить» при неправильном использовании растров.

Экспертное мнение

Работа с изображениями в AutoCAD — это не просто техническая операция, а часть профессионального workflow. Современные проекты всё чаще включают растровые данные: от топосъёмок до исторических планов и фотодокументации.

По словам Сергея Волкова, старшего преподавателя кафедры CAD-технологий СПбГАСУ, «в 2025 году более 60% проектных организаций используют растровые подложки на этапе концептуального проектирования. При этом только 30% делают это правильно — с привязкой, оптимизацией и управлением версиями. Остальные сталкиваются с проблемами совместимости и производительности».

Он отмечает, что ключевой тренд — интеграция AutoCAD с облачными системами хранения. Теперь изображения можно подключать напрямую из Google Drive, OneDrive или специализированных платформ вроде Autodesk Docs. Это упрощает коллективную работу и снижает риск потери данных.

Кроме того, появляются новые инструменты автоматической привязки. Например, плагины с элементами машинного обучения могут распознавать объекты на фото и предлагать точки привязки. Хотя такие технологии пока находятся на стадии тестирования, они уже сегодня доступны в рамках AutoCAD + Autodesk Recap.

Вопросы и ответы

Заключение

Вставка JPG в AutoCAD — простая, но требующая понимания нюансов операция. Успешная интеграция изображения зависит не столько от самого факта вставки, сколько от правильного выбора метода, точной привязки и оптимизации производительности. Использование внешних ссылок, контроль путей, работа со слоями и правильная подготовка исходных файлов — вот основа эффективной практики.

Независимо от того, работаете ли вы с архитектурными планами, инженерными схемами или историческими документами, помните: растровое изображение должно служить инструментом, а не источником проблем. Применяйте профессиональные подходы, и ваша работа будет быстрой, точной и удобной для коллег.

• Всегда используйте команду RASTERATTACH для подключения JPG.
• Никогда не встраивайте изображения — только внешние ссылки.
• Привязывайте картинку по точкам с помощью команды ALIGN для точного масштаба.
• Оптимизируйте размер и разрешение JPG перед вставкой.
• Контролируйте отображение через слои и настройки производительности.
