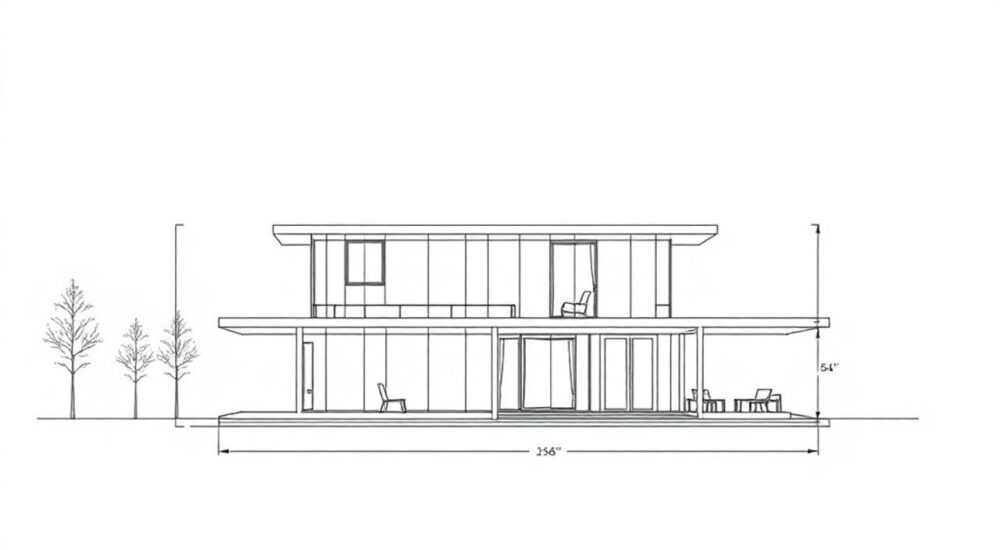

Как в автокаде чертить по размерам

В автокаде чертить по размерам — это не просто ввод чисел в командную строку, а системный подход к точному созданию чертежей, соответствующих техническим требованиям. Многие пользователи, даже с опытом, допускают ошибки из-за неправильной настройки единиц измерения, неиспользования привязок или игнорирования масштабирования. Правильное черчение по размерам обеспечивает не только точность, но и совместимость с другими системами, снижает риски ошибок на производстве и экономит время на доработках. Главное правило: всегда работайте в реальных масштабах, используйте привязки и проверяйте размеры перед экспортом.

Настройка единиц измерения

Первый и самый критичный шаг — корректная настройка единиц измерения. Если вы чертите деталь, которая будет изготавливаться на станке с ЧПУ, а в настройках AutoCAD стоит «дюймы», а не «миллиметры», ваш чертёж окажется в 25,4 раза больше — и это приведёт к катастрофе на производстве. Чтобы настроить единицы, откройте диалог «Формат → Единицы» (команда UNITS). Здесь вы выбираете тип единиц: десятичные, инженерные, архитектурные, научные или дробные. Для технических чертежей чаще всего используется «десятичные» с точностью до 0,00 мм.

Важно не только выбрать тип, но и установить масштаб чертежа. Если вы работаете в миллиметрах, но планируете выводить чертёж в масштабе 1:10, убедитесь, что в настройках печати указан правильный масштаб, а не в самой модели. Не путайте масштаб чертежа и масштаб модели — модель всегда должна быть создана в реальных размерах. Это принцип «1:1 в модели» — золотое правило профессионалов.

Динамический ввод — ключ к точности

Динамический ввод — это интерактивная панель, которая появляется рядом с курсором при выполнении команд, таких как «Отрезок», «Окружность» или «Прямоугольник». Она позволяет вводить точные значения длины, угла и координат без перехода в командную строку. Включить её можно через меню «Просмотр → Динамический ввод» или сочетанием клавиш F12.

Когда вы начинаете рисовать отрезок, система предлагает ввести длину и угол. Вы просто набираете 150, нажимаете Tab — и система переключается на ввод угла. Вводите 45, нажимаете Enter — отрезок рисуется точно под 45 градусов длиной 150 мм. Это не просто удобно — это ускоряет работу в 2–3 раза и исключает ошибки при ручном вводе координат.

Не забывайте, что динамический ввод работает только при включённых объектных привязках. Если привязки отключены, система может не понять, от какой точки вы начинаете отсчёт. Также полезно включить «Отображение динамических подсказок» — они показывают текущие расстояния между точками, что помогает контролировать размеры в реальном времени.

Объектные привязки и их роль

Объектные привязки — это инструмент, который позволяет точно привязываться к ключевым точкам существующих объектов: концам, серединам, центрам, точкам пересечения, перпендикулярам. Без них вы рисуете «на глаз», даже если вводите числа. Например, если нужно нарисовать отрезок от середины одной линии до центра окружности — без привязок это практически невозможно сделать точно.

Включите привязки через кнопку «Привязка к объектам» на панели состояния или сочетанием F3. Затем настройте их через «Параметры привязки» (щёлкните правой кнопкой по кнопке привязки). Рекомендуем включить: Конец, Середина, Центр, Пересечение, Перпендикуляр, Точка на объекте. Отключите «Касательная» и «Узел», если не работаете с эллипсами или сложными кривыми — они могут мешать.

Представьте, что вам нужно нарисовать отверстие точно по центру прямоугольника. Вы запускаете команду «Окружность», выбираете центр, затем наводите курсор на прямоугольник — и когда курсор вспыхивает с меткой «Центр», нажимаете ЛКМ. Готово — окружность идеально в центре. Это не волшебство — это привязки.

Команды точного позиционирования

Помимо простого рисования, AutoCAD предоставляет мощные команды для позиционирования объектов с точностью до микрона. Вот ключевые из них:

• Перемещение (MOVE) — перемещает объект с указанием базовой точки и целевой. Используйте «Отсчёт по координатам»: введите @150,50 для перемещения на 150 мм по X и 50 мм по Y.
• Копирование (COPY) — копирует объект с заданием расстояния и направления. Особенно полезно при создании рядов отверстий.
• Поворот (ROTATE) — поворачивает объект на заданный угол. Укажите центр вращения и угол — например, 15° — и объект повернётся точно.
• Масштабирование (SCALE) — изменяет размер объекта пропорционально. Всегда используйте коэффициент масштабирования, а не «по точке» — чтобы не исказить пропорции.
• Выравнивание (ALIGN) — позволяет выровнять объект по двум или трём точкам. Идеально для коррекции позиции детали, привязанной к другой детали.

Для точного ввода координат используйте синтаксис:
— @X,Y — относительные координаты от последней точки
— X,Y — абсолютные координаты в системе отсчёта
— @длина<угол — полярные координаты (например, @100<30 — 100 мм под углом 30°)

Эти команды особенно важны при работе с конструкторской документацией, где позиционирование элементов строго регламентировано. Например, в ГОСТ 2.307-2011 указаны допуски на расположение отверстий — и только точные команды позволяют соблюсти эти требования.

Проверка размеров и контроль точности

После того как чертёж создан, его необходимо проверить. Никогда не доверяйте визуальному восприятию — даже если кажется, что всё «как надо». Используйте встроенные инструменты измерения:

• Измерить (DIST) — показывает расстояние между двумя точками и угол наклона.
• Площадь (AREA) — вычисляет площадь замкнутой области, полезно для проверки контуров деталей.
• Список (LIST) — вызывается командой LIST, выводит полные параметры объекта: длину, радиус, координаты центра, тип линии и т.д.
• Измерение размеров (DIMENSION) — добавляет размерные линии, но не заменяет проверку. Они визуальны, а не измеряют фактические значения.

Создайте чек-лист для проверки:
1. Все ли линии имеют заданные длины?
2. Все ли окружности имеют правильные радиусы?
3. Расстояния между центрами соответствуют спецификации?
4. Нет ли «плавающих» объектов — не привязанных к сетке?

Используйте команду QSELECT, чтобы отфильтровать все окружности и проверить их радиусы массово. Или примените PROPERTIES (Ctrl+1) — откройте свойства объекта и сверьте значения вручную.

Типичные ошибки и как их избежать

Даже опытные пользователи сталкиваются с повторяющимися ошибками. Вот самые распространённые:

Ещё одна частая ошибка — использование «ручного» ввода координат без привязки к началу координат. Если вы начинаете чертить от произвольной точки, а не от (0,0), то при экспорте в другие системы (например, CAM или BIM) объекты могут смещаться. Всегда начинайте с точки (0,0) — это стандарт для промышленных чертежей.

Экспертное мнение

Практический совет от Дмитрия: создайте шаблон с тремя слоями — «Контур», «Размеры», «Текст». На слое «Контур» рисуете только линии, на «Размеры» — только размерные линии, на «Текст» — надписи. Так вы избегаете путаницы при редактировании и легко отключаете размеры при экспорте в PDF для согласования.

Также рекомендует использовать команду REGEN (перерисовать) после масштабирования или внесения изменений — иногда AutoCAD «забывает» пересчитать положение объектов, особенно при сложных чертежах.

Вопросы и ответы

Заключение

Чертить в AutoCAD по размерам — это не навык, а дисциплина. Он требует системного подхода: от правильной настройки единиц до регулярной проверки геометрии. Многие ошибки возникают не из-за сложности программы, а из-за пренебрежения базовыми принципами: динамический ввод, объектные привязки, работа в масштабе 1:1, проверка через LIST и QSELECT. Эти инструменты не скрыты — они доступны каждому, но используются лишь немногими.

Профессиональный чертёж — это не красивая картинка, а точный цифровой двойник реального объекта. Каждый миллиметр, каждый угол, каждая координата — имеют значение. И если вы хотите, чтобы ваш чертёж не просто «выглядел правильно», а работал на производстве — соблюдайте эти правила без исключений.

• Всегда работайте в реальных единицах измерения (мм, м), а не в масштабе.
• Включайте динамический ввод и объектные привязки — они снижают ошибки на 80%.
• Проверяйте размеры командами DIST, LIST, QSELECT — не полагайтесь на визуальный контроль.
• Создавайте шаблоны с преднастроенными параметрами — это экономит время и исключает ошибки.
• Не масштабируйте объекты в модели — масштабируйте только при печати.
