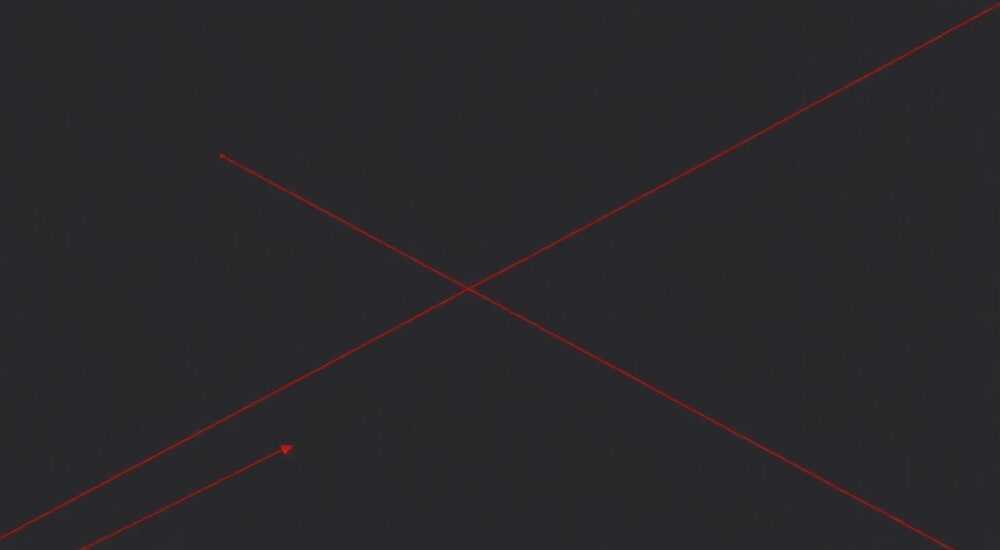

Как в автокаде нарисовать линию под углом

В AutoCAD рисование линии под углом — базовая, но критически важная операция в проектировании. Основной инструмент для этого — команда «Линия» (LINE), которая позволяет задавать направление отрезка с помощью полярных координат. Главное — активировать режим ортогонального черчения (ORTHO) по необходимости и использовать полярный отслеживание (POLAR) для точного позиционирования.

Создание точных геометрических форм — основа любого проекта в AutoCAD. Независимо от того, работаете ли вы над архитектурным планом, деталировкой машиностроительного узла или ландшафтным дизайном, необходимость провести линию под строго определённым углом возникает постоянно. От правильности выполнения этой простейшей операции зависит точность всего чертежа. В отличие от свободного рисования, CAD-системы требуют чёткости: каждая линия должна быть обоснована размерами и привязками. Именно поэтому важно понимать не только *как*, но и *почему* тот или иной метод используется.

Базовый способ: команда LINE и полярные координаты

Наиболее прямолинейный подход к созданию наклонной линии — использование абсолютных или относительных полярных координат при работе с командой LINE. Полярная система координат задаёт точку через расстояние от начала и угол относительно оси X. Например, запись 100<45 означает: «от текущей точки отложить 100 мм под углом 45° к положительной полуоси X».

Чтобы применить этот метод, запустите команду LINE (либо через командную строку, либо через ленту инструментов). Укажите начальную точку щелчком мыши или вводом координат. Затем вместо произвольного щелчка введите в командной строке значение в формате @длина<угол. Символ @ указывает, что координаты относительны к предыдущей точке. Это ключевой момент: без @ AutoCAD будет интерпретировать значения как абсолютные.

Если вы работаете в декартовой системе, можно смешивать типы координат. Например, после первой точки вы можете ввести @50<30, затем @70<90 — и получить ломаную с поворотами. Углы отсчитываются против часовой стрелки от оси X, что соответствует математической конвенции. Для углов по часовой стрелке используйте отрицательные значения: @60<-30.

Пошаговый алгоритм

1. Активируйте команду ЛИНИЯ (введите line или выберите на панели).
2. Укажите начальную точку (щелчок или ввод координат).
3. В командной строке введите @L<A, где L — длина, A — угол (например, @100<60).
4. Нажмите Enter, чтобы зафиксировать отрезок.
5. При необходимости продолжите цепочку или завершите команду клавишей Esc.

Полярное отслеживание: визуальный контроль угла

Polar Tracking — это инструмент, который помогает визуально ориентироваться при черчении под углом. При его включении (клавиша F10 или значок на строке состояния) AutoCAD отображает временные направляющие под заданными углами. Это особенно полезно, когда нужно быстро провести линию под стандартным углом — 30°, 45°, 90° и т.д.

Чтобы настроить Polar Tracking, откройте диалоговое окно Drafting Settings (через контекстное меню строки состояния или команду DSETTINGS). Во вкладке «Polar Tracking» задайте приращение угла. Например, установка шага 15° позволит автоматически привязываться к углам 0, 15, 30, 45 и так далее. Можно добавить пользовательские углы, если в проекте часто используются, например, 22.5° или 7.5°.

Работая с включённым POLAR, вы просто активируете команду LINE, указываете начальную точку, затем двигаете курсор в нужном направлении. Как только курсор попадает в зону действия одного из заданных углов, появляется пунктирная линия-подсказка и метка с величиной угла. После этого вы вводите длину и нажимаете Enter.

Настройка пользовательских углов

• Откройте DSETTINGS → вкладка «Polar Tracking».
• В разделе «Increment angle» задайте основной шаг (например, 30).
• В «Additional angles» добавьте специфические значения (например, 18 или 22.5).
• Убедитесь, что включена опция «Polar Angle Measurement» — относительно последнего сегмента или абсолютная.

Привязка к объектам и относительные координаты

Часто линия под углом должна начинаться не из произвольной точки, а от конкретного элемента чертежа — например, от конца другой линии, центра окружности или пересечения. Здесь на помощь приходит Object Snap (OSNAP). Включите режимы привязки (F3 или через строку состояния): конец (END), середина (MID), центр (CEN), пересечение (INT).

Когда вы запускаете команду LINE и подводите курсор к нужному объекту, AutoCAD подсвечивает точку привязки. Щёлкнув по ней, вы точно фиксируете начало новой линии. Далее можно комбинировать с полярными координатами: например, от конца стены провести диагональ под 60° длиной 2 метра.

Если требуется построить линию под углом к уже существующей, используйте относительные полярные координаты с привязкой к направлению. Включите режим «Polar Angle Measurement: Relative to last segment». Теперь все углы будут отсчитываться от последнего нарисованного отрезка, а не от глобальной оси X. Это полезно при создании многоугольников или фасок.

Динамический ввод: удобство рядом с курсором

Dynamic Input — функция, выводящая командные подсказки и поля ввода прямо рядом с курсором. Это позволяет не отвлекаться на командную строку внизу экрана. При включённой опции (F12) после запуска команды LINE вы увидите два поля: одно для координат, другое — для длины.

Перемещая курсор, вы видите, как меняется угол. Чтобы задать конкретное направление, введите значение угла сразу после символа <. Например, после выбора начальной точки введите 100<45 в верхнее поле — и линия построится точно. Dynamic Input особенно эффективен на больших мониторах или при использовании сенсорных экранов.

Обратите внимание: при включённом динамическом вводе полярные координаты вводятся без символа @ — система автоматически интерпретирует их как относительные. Это упрощает работу, но может сбить с толку, если вы привыкли к классическому вводу.

Типичные ошибки и как их избежать

Новички часто сталкиваются с проблемами при рисовании под углом. Одна из самых распространённых — забыть поставить символ @ перед координатами. В результате AutoCAD интерпретирует 100<45 как абсолютную точку с полярными координатами от начала системы, что почти всегда даёт ошибку.

Другая частая ошибка — путаница в единицах измерения углов. Если в настройках UNITS установлены радианы, ввод 45 будет воспринят как 45 радиан, а не градусов. Всегда проверяйте настройки единиц перед началом работы, особенно при открытии чужих чертежей.

Также распространена проблема с направлением угла. По умолчанию положительные углы — против часовой стрелки. Если вы ожидали наклон вниз, а линия ушла вверх — возможно, вы забыли использовать отрицательное значение.

Как исправить неверный угол?

• Отмените действие (Ctrl+Z).
• Проверьте режим POLAR и OSNAP.
• Убедитесь, что угол вводится с правильным знаком.
• Используйте команду ROTATE, если линия уже нарисована, но направлена неверно.

Продвинутые техники: массивы, параметризация и скрипты

Для сложных задач можно использовать более мощные инструменты. Например, команда ARRAY позволяет создавать круговые массивы объектов с точным угловым шагом. Это полезно при проектировании болтовых соединений, решёток или декоративных элементов.

Параметрические зависимости (вкладка «Параметризация») позволяют задавать геометрические ограничения. Вы можете наложить на линию ограничение «угол» и привязать его к другой линии или числовому значению. При изменении одного элемента весь чертёж обновляется автоматически — идеально для вариативного проектирования.

Для автоматизации массовых операций подойдут скрипты (.scr) или LISP-программы. Например, можно написать скрипт, который рисует серию линий под разными углами, основываясь на списке данных. Это экономит часы ручной работы при создании диаграмм или сеток.

Экспертное мнение

Андрей Ковалёв, главный проектировщик в архитектурной студии «Формат», делится практикой: «В нашем коллективе новичкам мы сначала даём задание — нарисовать 10 линий под разными углами всеми известными способами. Только после этого они переходят к реальным проектам. Почему? Потому что уверенность в базовых инструментах исключает 80% ошибок на этапе детализации.»

Он также отмечает важность сочетания методов: «Не бойтесь миксовать. Например, начните с OSNAP, чтобы зацепиться за объект, затем включите POLAR и введите длину. Или используйте DYNAMIC INPUT для быстрого наброска, а потом уточните размеры через свойства. Гибкость — ключ к эффективности.»

Вопросы и ответы

Заключение

Рисование линии под углом в AutoCAD — это не просто техническая операция, а фундамент точного проектирования. Владение различными методами — от простых полярных координат до параметрических связей — позволяет гибко реагировать на требования проекта. Главное — понимать, когда использовать каждый инструмент, и не бояться комбинировать их.

• Используйте @длина<угол для точного задания направления.
• Активируйте POLAR и OSNAP для визуальной помощи и привязки.
• Настройте DSETTINGS под типовые задачи — это сэкономит время.
• Применяйте параметризацию для сложных зависимостей.
• Проверяйте единицы измерения углов в настройках UNITS.
