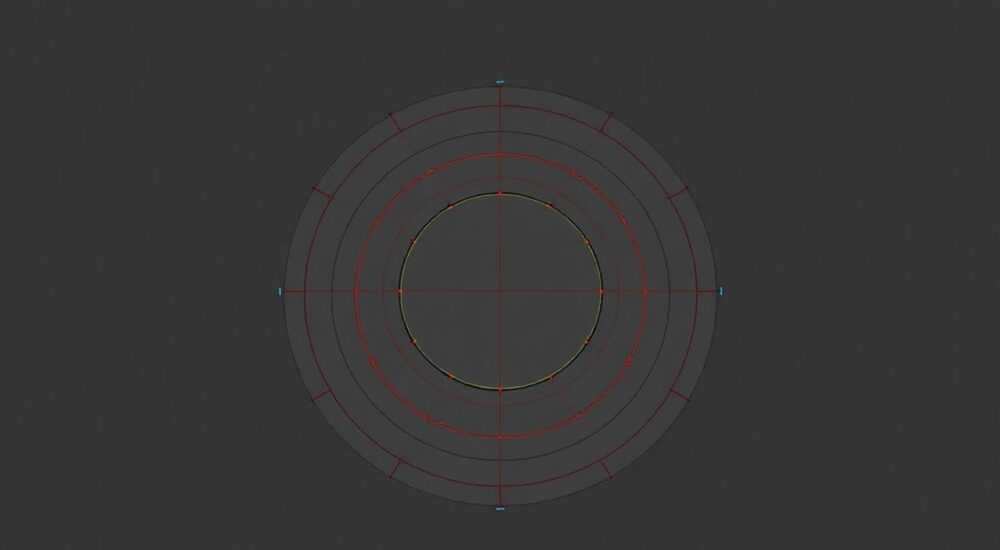

Как в автокаде нарисовать радиус

В AutoCAD построение радиуса — это базовый, но чрезвычайно важный навык, необходимый для точного проектирования криволинейных элементов. Радиус можно создать как на дуге, окружности, так и при скруглении углов между линиями или полилиниями. В зависимости от задачи используются разные команды: ARC, FILLET, CHAMFER, CIRCLE, а также специальные опции привязки и размерные инструменты. Главное — понимать, какой именно тип объекта вы хотите получить и какие параметры заданы изначально.

AutoCAD предоставляет гибкие инструменты для работы с радиусами, позволяя строить как простые дуги, так и сложные фасонные поверхности. Владение этими функциями особенно важно в машиностроении, архитектуре и строительстве, где плавные переходы и закругления — неотъемлемая часть чертежей. Независимо от уровня подготовки, пользователь должен уметь точно контролировать радиус, чтобы избежать ошибок при дальнейшем моделировании или изготовлении деталей.

Основные понятия: что такое радиус в AutoCAD

Радиус — это расстояние от центра окружности или дуги до любой точки на её кривой. В AutoCAD этот параметр используется для построения дуг, окружностей, а также для скругления углов между двумя линиями, полилиниями или сплайнами. Понимание того, как работает радиус, критически важно для точного проектирования.

В системе AutoCAD нет отдельного инструмента «нарисовать радиус» — вместо этого используются команды, которые принимают радиус как один из параметров. Например, при использовании команды CIRCLE вы можете выбрать опцию «Радиус», чтобы задать его вручную. То же самое касается команды ARC, где радиус может быть указан после выбора начальной и конечной точек.

Работа с радиусом тесно связана с системой привязок (OSNAP), такими как Центр, Квадрант, Касательная. Без правильной настройки привязок легко допустить неточность, особенно при соединении дуг с другими объектами. Также важно помнить, что радиус всегда положительный — отрицательные значения система игнорирует или интерпретирует как ошибку.

Типы объектов, где применяется радиус

• Дуги (ARC) — кривые сегменты, ограниченные двумя точками и радиусом.
• Окружности (CIRCLE) — замкнутые кривые, полностью определяемые центром и радиусом.
• Скругления (FILLET) — автоматическое создание дуги между двумя пересекающимися или непересекающимися объектами.
• Полилинии (PLINE) — могут содержать сегменты с радиусом при использовании опции дуги.

Как нарисовать дугу с заданным радиусом

Команда ARC — одна из основных для создания дуг с конкретным радиусом. Она предлагает несколько методов построения, но не все напрямую позволяют задать радиус сразу. Однако через опцию «Начальная точка, Конечная точка, Радиус» (НКР) можно точно контролировать форму дуги.

Чтобы использовать этот метод:

1. Введите в командной строке ARC или найдите кнопку на ленте «Главная» → «Рисование».
2. Укажите начальную точку дуги.
3. Выберите опцию «Конечная точка».
4. Программа предложит ввести радиус — введите нужное значение и нажмите Enter.

AutoCAD автоматически рассчитает центр дуги и построит кривую. Обратите внимание: если радиус слишком мал для расстояния между точками, дуга не будет создана — система выдаст ошибку. Это связано с геометрическими ограничениями: минимальный возможный радиус равен половине расстояния между начальной и конечной точками.

Альтернативные способы построения дуги

• Центр, Начало, Радиус — сначала выбирается центр, затем начальная точка, далее — радиус.
• Начало, Центр, Длина хорды — позволяет задать длину, но радиус рассчитывается автоматически.
• 3 точки — наиболее гибкий способ, но радиус придётся измерять отдельно.

Команда FILLET: скругление углов с указанием радиуса

Одно из самых частых применений радиуса — скругление острых углов между двумя линиями. Команда FILLET автоматически создаёт дугу заданного радиуса, стыкуясь с обеими сторонами. Это незаменимо при проектировании корпусных деталей, фасадов зданий, мебели.

Алгоритм действий:

1. Введите команду FILLET.
2. Выберите опцию «Радиус» (R).
3. Введите желаемое значение радиуса (например, 10 мм).
4. Щёлкните по двум линиям, которые нужно скруглить.

Если линии не пересекаются, AutoCAD продлит их до пересечения или создаст дугу по касательной. Важно: если радиус слишком велик, команда не выполнится — система не сможет построить геометрически корректную дугу.

Особенности работы с FILLET

• Команда работает с линиями, полилиниями, сплайнами, лучами и отрезками.
• Если задать радиус = 0, линии будут просто обрезаны до точки пересечения.
• Для скругления всех углов полилинии используйте опцию «Множественный».

Построение окружности по радиусу

Создание окружности — самый прямой способ использования радиуса. Команда CIRCLE предлагает несколько методов, но стандартный — «Центр, Радиус». Этот подход идеален, когда известны координаты центра и требуемый размер.

Шаги:

1. Введите CIRCLE или выберите инструмент на панели.
2. Укажите центральную точку (можно с помощью привязки).
3. В командной строке введите «Р» (для выбора радиуса) или сразу число.
4. Подтвердите ввод — окружность будет построена.

Дополнительно можно использовать диаметр: после указания центра введите «D», затем значение диаметра. Система автоматически разделит его пополам.

Расширенные возможности CIRCLE

• 2 точки (2P) — окружность строится по двум диаметрально противоположным точкам.
• 3 точки (3P) — проходит через три заданные точки; радиус рассчитывается автоматически.
• Касательная, Касательная, Радиус (ККР) — мощный инструмент для создания окружности, касающейся двух объектов с заданным радиусом.

Последний метод особенно полезен в механике — например, при проектировании шкивов или роликов. AutoCAD предлагает несколько вариантов касания (внутреннее/внешнее), и выбор зависит от направления построения.

Практические примеры и типовые задачи

Представьте, что вы проектируете крышку с отверстиями под болты и скруглёнными краями. Вам нужно:

• Нарисовать внешний контур с закруглениями R=15 мм.
• Разместить 4 отверстия диаметром 8 мм (радиус 4 мм).

Решение:

1. Постройте прямоугольник с помощью команды RECTANG.
2. Используйте FILLET с радиусом 15 мм для всех углов.
3. Через CIRCLE нарисуйте отверстия, указав центр и радиус 4 мм.
4. Проверьте размеры с помощью DIMRADIUS.

Второй пример — проектирование дорожного поворота. Здесь нужно построить дугу между двумя прямыми участками дороги с радиусом 25 метров. Используйте ARC с опцией «Начало, Конец, Радиус». Убедитесь, что масштаб чертежа установлен правильно (например, 1 единица = 1 метр).

Распространённые ошибки и как их избежать

Одна из самых частых ошибок — неверное значение радиуса, из-за которого дуга не строится. Это происходит, когда радиус меньше, чем половина расстояния между двумя точками. AutoCAD не может создать такую геометрию — это математически невозможно.

Другая ошибка — неправильный порядок выбора объектов в команде FILLET. Если линии находятся на разных слоях или имеют разный тип, команда может не сработать. Убедитесь, что объекты совместимы и пересекаются (или могут быть продлены).

Также распространена путаница между радиусом и диаметром. Особенно часто это случается при чтении чертежей, где размер обозначен как Ø. Не забывайте делить диаметр на два при вводе радиуса.

Экспертное мнение

По словам эксперта, ключевой тренд — интеграция параметрических ограничений. Теперь можно зафиксировать радиус как параметр, и при изменении одного элемента вся геометрия обновится автоматически. Это особенно полезно при итеративном проектировании.

Вопросы и ответы

Заключение

Работа с радиусом в AutoCAD — это сочетание геометрической точности и знания инструментов. Независимо от того, рисуете ли вы дугу, окружность или скругляете угол, важно понимать, какие команды использовать и как правильно задавать параметры. Освоение команд ARC, CIRCLE и FILLET с опцией радиуса — обязательный этап для любого проектировщика.

• Для построения радиуса чаще всего используются команды ARC, CIRCLE и FILLET.
• Задавайте радиус до выбора объектов, особенно в FILLET.
• Используйте динамический ввод и привязки для повышения точности.
• Проверяйте результат с помощью DIMRADIUS и свойств объектов.
• Освойте параметрические ограничения для гибкого управления радиусами.
