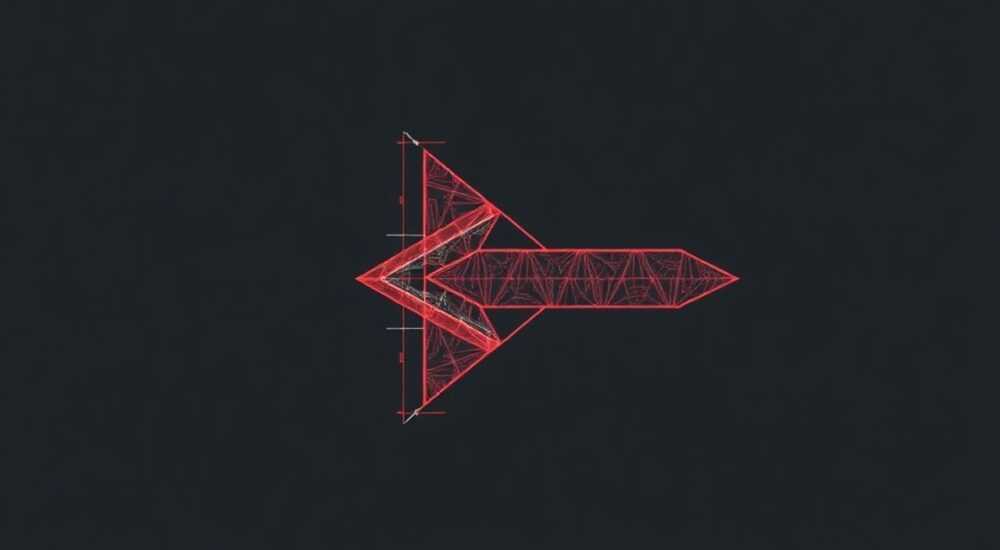

Как в автокаде нарисовать стрелочку

В AutoCAD стрелки используются повсеместно: при создании размерных линий, выносок, схем, обозначений направлений и пояснительных элементов. Умение правильно и эффективно рисовать стрелку — базовый, но крайне важный навык для любого проектировщика, чертёжника или инженера. От точности оформления зависит не только внешний вид чертежа, но и его соответствие стандартам ГОСТ и ISO.

Использование размерных стилей для стрелок

Один из самых простых и стандартизированных способов добавить стрелку в чертёж — воспользоваться системой размерных стилей AutoCAD. Даже если вы не планируете указывать размеры, сами маркеры концов (стрелки) можно использовать автономно.

Когда вы создаёте линейный размер, AutoCAD автоматически применяет стрелки, заданные в текущем размерном стиле. Вы можете изменить тип стрелки: от классической закрашенной до точки, косой черты или пользовательской формы. Чтобы настроить стрелку:

• Откройте диалоговое окно «Управление размерными стилями» (команда DIMSTYLE).
• Выберите активный стиль и нажмите «Изменить».
• Перейдите на вкладку «Символы и стрелки».
• В выпадающем списке «Стрелка» выберите нужный тип: «Закрашенная стрелка», «Стрелка», «Точка», «Меч» и другие.

После настройки вы можете создать размерную линию, а затем удалить текст и саму размерную привязку, оставив только стрелки. Это удобно при оформлении схем потоков, направлений или обозначений движения.

Как вставить стрелку без размера

Если вам нужна только стрелка, но не размер, используйте следующий приём:

1. Выполните команду DIMLINEAR.
2. Укажите начальную и конечную точки.
3. Нажмите Enter, чтобы пропустить размещение текста.
4. Нажмите правой кнопкой мыши → «Редактировать размер» → «Переместить текст вручную» → выберите опцию «Над размерной линией».
5. Введите команду EXPLODE, выберите размер — он распадётся на примитивы: линии, текст, стрелки.
6. Удалите ненужные элементы, оставив только стрелки.

Рисование стрелки с помощью полилинии

Более гибкий и контролируемый способ — использование команды POLYLINE (Полилиния). Этот метод позволяет создать стрелку любой формы и размера вручную, с полным контролем над геометрией.

Начните с создания полилинии с утолщением. Стрелка формируется за счёт разной толщины начала и конца сегмента:

1. Введите команду PLINE (или ПОЛИЛИНИЯ).
2. Укажите начальную точку.
3. Введите W (Width — ширина).
4. Задайте начальную ширину, например, 0.
5. Задайте конечную ширину, например, 5.
6. Укажите конечную точку — получится треугольник, похожий на стрелку.

Чтобы сделать полноценную стрелку с хвостовиком:

• Нарисуйте сначала линию хвостовика с постоянной шириной (например, 0.5).
• Затем переключитесь на ширину 0 → 5 и нарисуйте наконечник.
• Завершите команду.

Такая стрелка остаётся одним объектом, что удобно для редактирования. Вы можете изменить её форму с помощью команды EDITPOLY (или PEDIT), регулируя ширину сегментов.

Пример: стрелка длиной 20 мм с хвостовиком 15 мм

Создание стрелки через блоки и штриховку

Если вы часто используете стрелки одного типа, имеет смысл создать блок — переиспользуемый объект. Блок можно вставлять, масштабировать, поворачивать и даже назначать атрибуты.

Процесс создания блока-стрелки:

1. Нарисуйте стрелку любым способом (через полилинию, многоугольник или линии).
2. Выделите объекты, образующие стрелку.
3. Выполните команду BLOCK (или БЛОК).
4. Задайте имя блока, например, «Стрелка_тип1».
5. Укажите базовую точку — желательно в начале хвостовика (будет точкой вставки).
6. Подтвердите создание.

После этого блок можно вставлять командой INSERT или через палитру инструментов (если добавить в Tool Palette).

Совет: использование штриховки для заполнения

Если стрелка должна быть закрашена (например, по ГОСТ 2.303–68), используйте штриховку:

• Нарисуйте контур стрелки с помощью линий или полилинии (замкнутый контур).
• Выполните команду HATCH.
• Выберите тип штриховки «SOLID» (сплошная заливка).
• Щёлкните внутри контура.

Теперь стрелка будет выглядеть как единый закрашенный символ.

Применение Express Tools и сторонних решений

AutoCAD предлагает дополнительные инструменты через Express Tools — набор утилит, упрощающих повседневную работу. Если они установлены, вы можете использовать специальные команды для быстрого создания стрелок.

Одна из полезных команд — ARROW. Да, в некоторых версиях AutoCAD (особенно с Express Tools) доступна именно эта команда:

1. Введите в командной строке ARROW.
2. Укажите начальную точку (основание стрелки).
3. Укажите конечную точку (кончик).
4. Задайте ширину наконечника и хвостовика.

Команда автоматически создаёт стрелку как полилинию с переменной шириной. Это экономит время и исключает ошибки при ручном вводе параметров.

Если команда ARROW недоступна, проверьте установку Express Tools:

• На вкладке «Инструменты» (Tools) должно быть меню «Express».
• Если его нет — установите через установщик AutoCAD (Custom Install → дополнительные компоненты).

Альтернатива: LISP-скрипты и сторонние плагины

Для продвинутых пользователей существуют LISP-рутинки, позволяющие создавать стрелки одной командой. Например, простой LISP-код может генерировать стрелку по двум точкам с заданным соотношением размеров.

Также популярны плагины вроде Autodesk App Store, где можно найти бесплатные и платные решения: «Arrow Creator», «Smart Symbols» и другие. Они интегрируются в ленту AutoCAD и предлагают графический интерфейс для выбора типа стрелки, цвета, слоя и ориентации.

Типичные ошибки и как их избежать

Даже опытные пользователи допускают ошибки при создании стрелок. Вот самые распространённые:

Ошибка 1: Несоответствие ГОСТ или стандарту предприятия

Многие рисуют стрелки «на глаз», что приводит к несоответствию чертежей требованиям. Например, в ГОСТ 2.303–68 указано, что угол при вершине стрелки должен быть 30°, а длина — пропорциональна толщине линий.

• Решение: создайте шаблон (.dwt) с преднастроенными стрелками и размерными стилями.
• Используйте блоки с фиксированной геометрией.

Ошибка 2: Разрыв объектов после EXPLODE

После разрушения размера (EXPLODE) стрелки становятся отдельными блоками. При масштабировании они могут деформироваться, если масштаб не унифицирован.

• Решение: перед вставкой блока установите масштаб вставки 1:1:1.
• Или используйте команду SCALE с опцией «Uniform».

Ошибка 3: Использование текстовых символов вместо графики

Некоторые заменяют стрелки символами из шрифтов (например, → из Wingdings). Это неправильно: такие символы не масштабируются корректно и теряют качество при печати.

• Решение: всегда используйте векторные объекты — полилинии, блоки или штриховку.

Ошибка 4: Забытые слои и стили

Стрелки, нарисованные на слое «0» или с цветом «ByBlock», могут некорректно отображаться при импорте.

• Решение: создавайте стрелки на отдельном слое (например, «ANNOT_ARROW»), с чёткими свойствами цвета и толщины линии.

Экспертное мнение

Он также делится практическим чек-листом:

• Все стрелки одного типа должны быть созданы одинаково — через блоки или стиль.
• Храните библиотеку стрелок в централизованном месте (сервер или облачное хранилище).
• Настройте быстрые клавиши (например, Ctrl+Shift+A для вставки стрелки).
• Проверяйте масштаб и ориентацию перед печатью.
• Обучайте команду единому подходу — это снижает количество ошибок.

Вопросы и ответы

Заключение

Рисование стрелки в AutoCAD — простая на первый взгляд задача, но требующая понимания инструментов, стандартов и лучших практик. От выбранного метода зависит не только скорость работы, но и качество, единообразие и соответствие документации.

Существует несколько эффективных подходов: использование размерных стилей, полилинии с переменной шириной, пользовательские блоки и специализированные команды вроде ARROW. Каждый из них имеет свои преимущества в зависимости от контекста — будь то массовое оформление чертежей или одноразовая метка.

• Для стандартных задач используйте размерные стили и команду EXPLODE.
• Для гибкости и контроля — полилиния с переменной шириной.
• Для повторного использования — создавайте аннотативные блоки.
• Автоматизируйте процесс через Express Tools или LISP-скрипты.
• Следите за соответствием ГОСТ и единообразием на чертеже.
