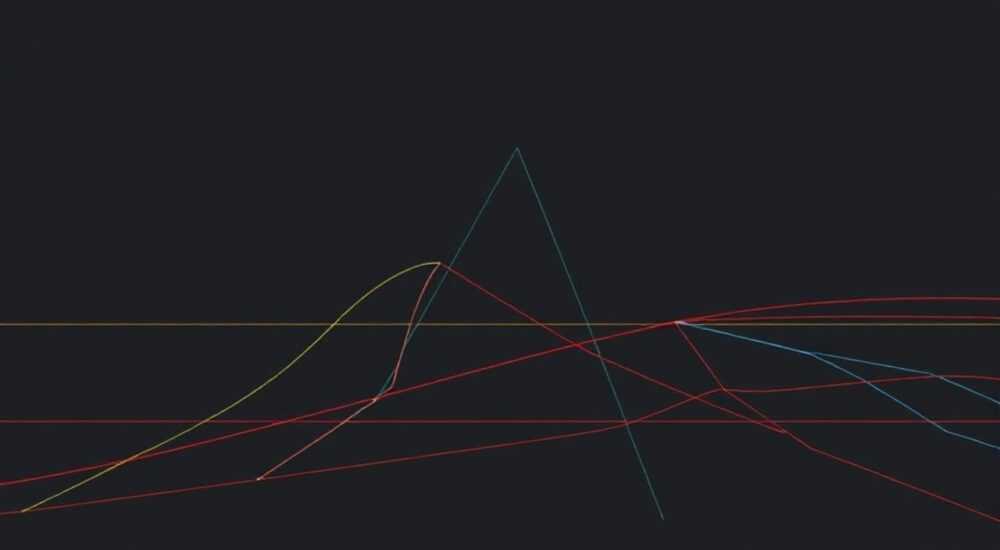

Как в автокаде объединить отрезки в полилинию

В AutoCAD объединение отрезков в полилинию — это стандартная, но критически важная операция при подготовке чертежей. Она позволяет превратить набор разрозненных линий и дуг в единый объект, что упрощает редактирование, анализ геометрии и последующую работу с контурами, например, при создании штриховок или экспорте данных. Главное средство для этого — команда ПОЛИОБЪЕДИНЕНИЕ (или _JOIN_ на английском интерфейсе), доступная через панель «Редактирование» или командную строку.

Зачем объединять отрезки в полилинию?

Полилиния — это особый тип объекта в AutoCAD, представляющий собой непрерывную цепочку сегментов: прямых линий и дуг. В отличие от набора отдельных отрезков, полилиния воспринимается системой как один графический элемент. Это кардинально меняет подход к редактированию, измерениям и автоматизации.

Например, если вы заштриховываете замкнутый контур, AutoCAD требует, чтобы граница была непрерывной. Разрозненные отрезки не считаются таковой, даже если визуально они образуют замкнутую фигуру. Только после объединения в полилинию штриховка применяется корректно.

Кроме того, полилинии поддерживают такие параметры, как ширина линии, стиль начала и конца, а также могут быть экспортированы в форматы GIS (например, SHP), где целостность контура критична. При работе с BIM-системами или 3D-моделированием полилинии часто используются как основа для выдавливания объемов.

Ещё одно преимущество — производительность. Чем меньше объектов на чертеже, тем быстрее работает система при масштабировании, сохранении и печати. Объединяя сотни отрезков в одну полилинию, вы снижаете нагрузку на чертёж.

Команда ПОЛИОБЪЕДИНЕНИЕ: пошаговая инструкция

Объединение отрезков в полилинию выполняется с помощью команды ПОЛИОБЪЕДИНЕНИЕ (в англоязычной версии — _JOIN_). Эта команда универсальна: она работает не только с отрезками, но и с дугами, сплайнами и другими полилиниями.

Подготовка перед объединением

Перед запуском команды важно проверить геометрию:

• Концы отрезков должны точно сходиться или находиться в пределах допуска (fuzz distance).
• Отрезки должны быть одного типа: либо все линии, либо линии и дуги, совместимые по направлению.
• Не должно быть пересечений или разрывов между концами.

Если точки не совпадают, AutoCAD не сможет объединить объекты. В этом случае используйте команду ПРИВЯЗКА (_OSNAP_) для точного выравнивания или примените опцию «Разрешить допуск» в команде.

Пошаговый алгоритм объединения

1. Введите в командной строке ПОЛИОБЪЕДИНЕНИЕ (или JOIN) и нажмите Enter.
2. Выберите первый объект — любой из отрезков, который должен войти в полилинию.
3. Система предложит выбрать дополнительные объекты. Выделите все нужные отрезки и дуги.
4. Если есть разрывы, AutoCAD спросит: «Разрешить допуск?». Нажмите «Да» и укажите значение (например, 0.1 мм).
5. Подтвердите выполнение команды нажатием Enter.

После успешного объединения все выбранные элементы станут частью одной полилинии. Проверить это можно через свойства объекта (панель СВОЙСТВА или Ctrl+1).

Автоматизация через панели инструментов

Команду можно вызвать не только через командную строку. На вкладке «Главная» в группе «Редактирование» есть кнопка «Объединить» (иконка с двумя стрелками, образующими круг). Также она доступна в контекстном меню: выделите отрезки → правая кнопка мыши → «Объединить».

Типичные ошибки и как их исправить

Даже опытные пользователи сталкиваются с проблемами при попытке объединить отрезки. Ниже — самые частые причины сбоя и пути их решения.

Ошибка: «Объекты не могут быть объединены»

Это самое распространённое сообщение. Оно возникает, когда:

• Концы отрезков не совпадают (есть зазор).
• Объекты находятся на разных уровнях Z (не в одной плоскости).
• Среди выбранных объектов есть несовместимые типы (например, текст или блок).

Решение: используйте команду _FLATTEN_ (если доступна) или вручную установите Z=0 для всех объектов. Для устранения зазоров примените команду _EXTEND_ или _TRIM_, либо задайте допуск при объединении.

Ошибка: «Невозможно объединить дуги и линии»

AutoCAD может отказаться объединять дуги с линиями, если они не стыкуются гладко. Особенно это актуально, если дуга имеет радиус, не соответствующий направлению линии.

Решение: проверьте направление касательности. Иногда проще перерисовать дугу с нужным радиусом или использовать команду _PEDIT_ → опция «Добавить» для построения нового сегмента.

Ошибка: команда работает, но ничего не меняется

Часто пользователь считает, что команда сработала, но объекты остались раздельными. Причина — выбор уже объединённой полилинии или неверный порядок выбора.

Решение: всегда начинайте с одного объекта, затем добавляйте остальные. Используйте режим выбора «Один» (Single), чтобы не затронуть лишние элементы.

Продвинутые методы и альтернативы

Хотя команда ПОЛИОБЪЕДИНЕНИЕ покрывает большинство случаев, существуют и другие инструменты, расширяющие возможности работы с контурами.

Использование команды РЕДПОЛИ (PEDIT)

Команда _PEDIT_ — мощный инструмент редактирования полилиний. Через неё также можно объединять объекты:

1. Введите РЕДПОЛИ.
2. Выберите один из отрезков.
3. Система спросит: «Преобразовать в полилинию?» — выберите «Да».
4. Выберите опцию «Добавить» и укажите остальные отрезки.
5. Нажмите Enter для завершения.

Этот способ особенно полезен, если нужно одновременно задать ширину или сгладить контур.

Групповое объединение через LISP-скрипты

Для массовой обработки чертежей профессионалы используют LISP-рутину. Например, скрипт, который автоматически находит все отрезки в пределах допуска и объединяет их.

Пример простого кода:

(defun c:JoinAllNear (/ fuzz)
  (setq fuzz 0.1)
  (command "_JOIN" "_ALL" "" "_F" (rtos fuzz 2 6) "")
  (princ)
)

После загрузки этого скрипта команда _JoinAllNear_ объединит все возможные объекты с допуском 0.1 мм.

Использование Express Tools

Если у вас установлены AutoCAD Express Tools, доступна команда _MULTIJOIN_ — она позволяет объединять объекты с более гибкими настройками, включая автоматическое закрытие зазоров и поддержку 3D-полилиний.

Экспертное мнение

Интервью с Михаилом Трофимовым, ведущим CAD-инженером, 15 лет опыта

— Почему так важно объединять отрезки в полилинии?

«Полилиния — это не просто удобство, это стандарт качества чертежа. Когда я принимаю работу от коллег, первое, что проверяю — целостность контуров. Разрозненные линии — признак небрежности. Они мешают автоматическому подсчёту площадей, создают ошибки при экспорте в Revit или Civil 3D.»

— Какие инструменты вы считаете наиболее эффективными?

«Для повседневной работы — ПОЛИОБЪЕДИНЕНИЕ. Но на больших проектах я настроил горячую клавишу для LISP-скрипта, который объединяет всё в радиусе 0.2 мм. Также активно использую _BOUNDARY_ (ГРАНИЦА) — она сама строит полилинию по замкнутому контуру, даже если есть небольшие зазоры.»

— Есть ли подводные камни?

«Да. Самая частая ошибка — игнорирование Z-координат. Отрезки могут визуально совпадать, но находиться на разных высотах. Проверяйте свойства! Также будьте осторожны с масштабами: допуск в 1 мм в плане здания — норма, а в чертеже детали — катастрофа.»

Вопросы и ответы

Заключение

Объединение отрезков в полилинию — это не просто техническая операция, а важнейший этап подготовки качественного чертежа в AutoCAD. Оно обеспечивает целостность контуров, упрощает дальнейшую работу и повышает совместимость с другими программами и форматами.

Главный инструмент — команда ПОЛИОБЪЕДИНЕНИЕ — проста в использовании, но требует внимания к деталям: совпадению концов, Z-координатам и типам объектов. При массовой обработке стоит рассмотреть автоматизацию через LISP или Express Tools.

• Используйте команду ПОЛИОБЪЕДИНЕНИЕ для объединения отрезков и дуг.
• Контролируйте зазоры и Z-координаты перед объединением.
• Применяйте допуск (fuzz distance) для автоматического устранения мелких разрывов.
• Для автоматизации используйте LISP-скрипты или Express Tools.
• Всегда проверяйте результат через панель СВОЙСТВА.
