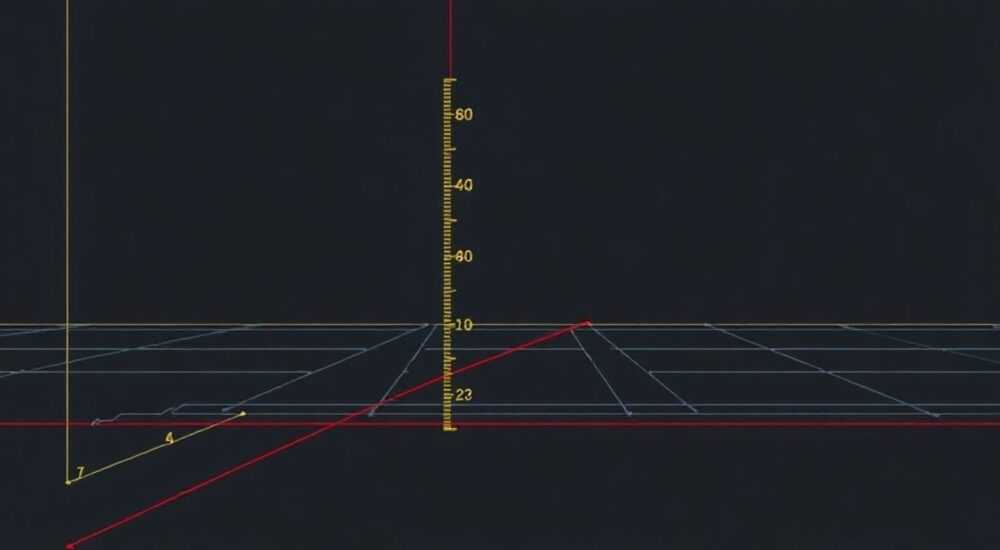

Как в автокаде посчитать длину нескольких линий

Работа с замерами и расчетами в AutoCAD является неотъемлемой частью работы архитекторов, инженеров и дизайнеров. Одной из частых задач становится необходимость посчитать общую длину нескольких линий в проекте – будь то при расчете материалов для строительства или оценке протяженности коммуникаций. Многие пользователи сталкиваются с проблемой: как быстро и точно получить эту информацию, особенно когда речь идет о сотнях отрезков? Представьте ситуацию – вы работаете над крупным проектом разводки трубопроводов, где каждый метр материала учитывается в смете. Специальные инструменты AutoCAD могут существенно упростить эту задачу.

Основные способы подсчета длины линий

В современных версиях AutoCAD существует несколько эффективных методов расчёта общей длины нескольких объектов. Первый и наиболее универсальный способ – использование команды LIST. При её вызове программа выводит подробную информацию о выбранных объектах, включая их длину. Однако этот метод требует последующего суммирования значений вручную.

Альтернативный вариант – применение команды DIST для измерения расстояния между двумя точками. Но здесь возникает ограничение: команда работает только с отдельными отрезками, что делает её непрактичной для массового подсчета. Таблица ниже демонстрирует сравнение этих базовых методов:

Использование свойств объектов

Профессиональный подход к подсчету длин в AutoCAD предполагает использование панели Properties (Свойства). Этот метод особенно эффективен, когда нужно посчитать длину нескольких линий одновременно. Алгоритм действий следующий:

• Выделите все необходимые отрезки, удерживая клавишу Shift
• Откройте панель Properties (можно вызвать сочетанием Ctrl+1)
• В разделе Geometry найдите параметр Length
• Обратите внимание на суммарное значение в поле Total Length

Важно отметить, что этот способ работает корректно только при выделении объектов одного типа. Если среди выбранных элементов окажутся дуги или сплайны, результат может быть некорректным. Для точного подсчета используйте фильтр выбора (_FILTER), позволяющий отсортировать объекты по типу.

Автоматизация через QuickCalc

QuickCalc – мощный встроенный калькулятор AutoCAD, который часто недооценивают пользователи. Он позволяет не только выполнять математические операции, но и напрямую работать с геометрическими параметрами объектов. Последовательность действий для подсчета длин:

1. Вызовите QuickCalc (клавиша «Ctrl+8»)
2. Выберите нужные линии
3. Перетащите их в поле калькулятора
4. Используйте функцию Sum для получения итогового значения

Особенность этого метода заключается в возможности сохранять историю вычислений и использовать её в дальнейшем. Например, при работе над серией похожих проектов можно быстро сравнивать полученные значения длин.

Программные решения и LISP-скрипты

Когда стандартные инструменты недостаточно эффективны, на помощь приходят специализированные скрипты. LISP-программы позволяют автоматизировать процесс подсчета длин множества объектов. Рассмотрим популярный скрипт TLEN:

• Загрузите файл TLEN.lsp в AutoCAD
• Выполните команду TLEN
• Выберите необходимые объекты
• Получите мгновенный результат в командной строке

Преимущества использования LISP-скриптов очевидны: скорость обработки, возможность работы с тысячами объектов одновременно, минимальная вероятность ошибки. Однако для корректной работы требуется базовое понимание программирования и правильная настройка среды.

Экспертное мнение

Александр Петров, ведущий инженер-проектировщик с 15-летним опытом работы в Autodesk AutoCAD, руководитель проектного отдела компании «СтройПроект»:

«В своей практике я столкнулся с множеством ситуаций, когда точный подсчет длин был критически важен. Особенно это актуально при проектировании систем отопления и вентиляции. Рекомендую использовать комбинированный подход: для небольших объемов достаточно стандартных инструментов, а для масштабных проектов лучше задействовать специализированные скрипты. Хочу отметить случай из практики: при работе над торговым центром площадью 50 000 квадратных метров мы внедрили комплексный LISP-скрипт, что позволило сократить время на подсчет длин коммуникаций с трех дней до нескольких часов.»

Частые вопросы и ответы

• Как быть, если линии расположены на разных слоях?

  Используйте фильтр выбора (_FILTER) или групповое выделение через QSELECT, указав необходимые критерии отбора.

• Можно ли автоматически экспортировать результаты подсчета?

  Да, через DATAEXTRACTION можно создать таблицу с параметрами объектов и экспортировать её в Excel.

• Что делать, если линии пересекаются или имеют общие точки?

  Примените команду PEDIT с опцией Join для объединения смежных отрезков перед подсчетом.

Новые разработки в области автоматизации подсчетов

Современные версии AutoCAD предлагают инновационные решения для автоматизации подсчетов. Например, функция Fields позволяет создавать динамические поля, которые автоматически обновляют значения длин при изменении геометрии объектов. Это особенно полезно при работе над проектами, требующими частых корректировок.

Также стоит отметить развитие облачных сервисов Autodesk, которые позволяют:

• Хранить промежуточные результаты расчетов
• Обмениваться данными между участниками проекта
• Использовать готовые шаблоны расчетов
• Автоматически формировать отчетную документацию

Практические рекомендации по оптимизации работы

Для повышения эффективности подсчетов рекомендуется:

• Организовать объекты по слоям с четкой классификацией
• Использовать блоки для повторяющихся элементов
• Создать библиотеку часто используемых скриптов
• Настроить быстрые клавиши для часто применяемых команд
• Регулярно обновлять версию AutoCAD для доступа к новым функциям

В заключение стоит отметить, что правильный выбор метода подсчета длин в AutoCAD напрямую влияет на скорость и точность выполнения проекта. От простых команд до сложных скриптов – каждый инструмент имеет свою область применения. Важно понимать специфику задачи и выбирать наиболее подходящее решение.
