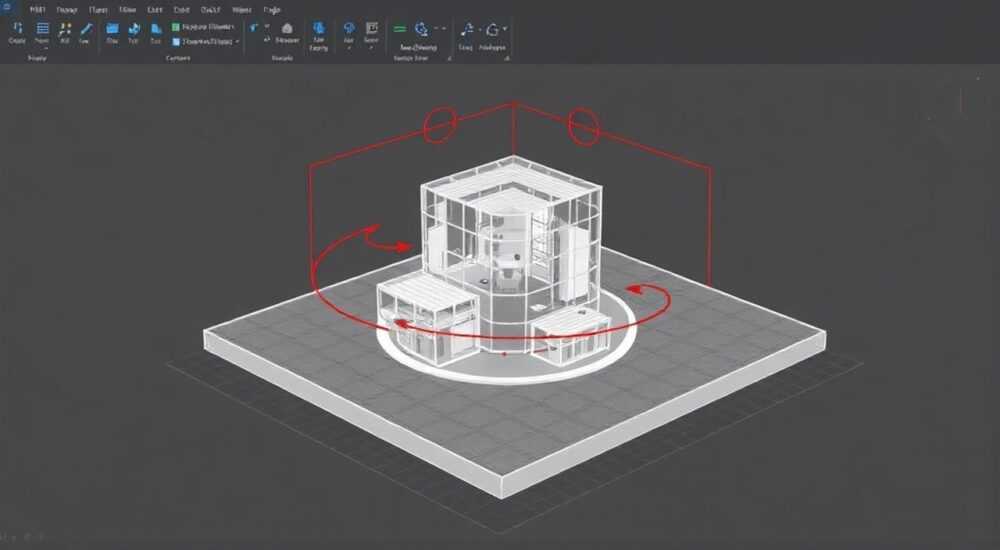

Как в автокаде повернуть 3д модель

В Autodesk AutoCAD работа с трёхмерными моделями — это не просто инструмент проектирования, а полноценная среда для создания, редактирования и визуализации сложных объектов. Одной из фундаментальных операций, без которой невозможно корректно разместить, смонтировать или отобразить модель, является её поворот. Независимо от того, работаете ли вы над архитектурным проектом, промышленным оборудованием или дизайном интерьера, точное позиционирование 3D-объекта в пространстве напрямую влияет на качество чертежа, точность расчётов и эффективность взаимодействия с клиентами или коллегами. Многие пользователи, особенно новички, сталкиваются с путаницей при попытке повернуть модель: где найти команду, как выбрать ось вращения, почему объект ведёт себя неожиданно или теряется видимость после поворота. В этой статье вы получите исчерпывающее руководство по повороту 3D-модели в AutoCAD — от базовых методов до продвинутых техник, с учётом версий 2024–2026, рекомендаций экспертов и типичных ошибок.

Зачем нужно поворачивать 3D-модель в AutoCAD

Поворот 3D-модели — это не просто техническая операция, а стратегический шаг в процессе проектирования. Представьте, что вы разрабатываете корпус электронного устройства. Его детали должны точно соответствовать размещению на плате, входным и выходным портам, системе охлаждения. Если модель стоит «вверх ногами» или смещена относительно координатной системы, даже идеально вымеренные размеры приведут к сбоям на этапе производства. Поворот позволяет адаптировать объект под рабочую плоскость, симметрично разместить компоненты, подготовить модель к экспорту в другие системы (например, в Revit или CAM-программы), а также создать корректные разрезы и проекции.

В профессиональной среде 3D-модели часто импортируются из сторонних форматов (STEP, STL, IGES). Эти файлы могут иметь произвольную ориентацию, не соответствующую стандартам вашей компании. Без возможности точного поворота вы рискуете потратить часы на ручную перестройку геометрии. AutoCAD предоставляет несколько методов поворота — от простого вращения вокруг осей до сложных операций с использованием триады и динамических ограничений. Умение выбирать правильный метод экономит время, снижает количество ошибок и повышает качество конечного продукта.

Команда ROTATE3D: пошаговое руководство

Команда ROTATE3D — это основной инструмент для поворота трёхмерных объектов в AutoCAD. Она позволяет задавать ось вращения с высокой точностью и управлять углом поворота в диапазоне от -360° до +360°. Ниже приведён пошаговый алгоритм её использования.

1. Запустите команду: введите ROTATE3D в командной строке или выберите её в меню «Редактирование» → «3D-поворот».
2. Выберите объекты, которые нужно повернуть. Используйте оконный или перекрёстный захват, если требуется повернуть несколько элементов одновременно. Нажмите Enter.
3. Укажите первую точку оси вращения. Это может быть любая точка в пространстве — например, центр отверстия, угол детали или точка на координатной сетке.
4. Укажите вторую точку оси вращения. Эта пара точек определяет направление оси. Например, если вы хотите повернуть объект вокруг вертикальной оси, выберите две точки, лежащие на одной вертикальной линии.
5. Введите угол поворота. Можно ввести значение в градусах (например, 90), или использовать динамический ввод, вращая мышь в нужном направлении.
6. Нажмите Enter для подтверждения.

Поворот относительно объектов: по ребру, по линии, по вектору

Иногда поворот вокруг абстрактной оси неудобен — вы хотите повернуть объект так, чтобы его грань стала параллельной другой грани, или чтобы отверстие совпало с пазом. Для этого AutoCAD позволяет использовать существующие геометрические элементы в качестве осей вращения.

Поворот по ребру

1. Выделите объект, который нужно повернуть.
2. Запустите команду ROTATE3D.
3. При запросе первой точки оси выберите один конец ребра.
4. При запросе второй точки — другой конец того же ребра.
5. Укажите угол поворота.

Этот метод идеален для выравнивания деталей по краю корпуса или подгонки под направляющие.

Поворот по линии (существующей прямой)

Если у вас уже есть линия, которая должна стать осью вращения:
1. Выберите объект для поворота.
2. Запустите ROTATE3D.
3. При запросе первой точки оси введите Object и нажмите Enter.
4. Выберите линию, которая будет осью.
5. Задайте угол.

Поворот по вектору (через координаты)

Для точной работы в технических системах (например, в машиностроении) часто требуется задать ось через векторные координаты.
1. Введите ROTATE3D.
2. Выделите объект.
3. При запросе первой точки введите 0,0,0 (начало координат).
4. При запросе второй точки введите, например, 0,1,0 — это задаст ось вращения по оси Y.
5. Введите угол.

Такой подход особенно полезен при работе с CAD-библиотеками, где модели должны соответствовать стандартным координатным осям.

Визуальные инструменты: 3D Rotate и триада

Для пользователей, предпочитающих визуальное управление, AutoCAD предлагает графические инструменты, которые делают поворот интуитивным. На панели «Вид» вкладки «Панель инструментов» найдите кнопку 3D Rotate — она откроет интерактивную триаду (трёхосевую систему с цветными кольцами: красное — X, зелёное — Y, синее — Z).

1. Выделите модель.
2. Нажмите кнопку 3D Rotate.
3. Появится триада с центром в точке привязки объекта.
4. Щёлкните и удерживайте одно из цветных колец — это задаст ось вращения.
5. Перетаскивайте мышь, чтобы вращать модель.
6. Для точного ввода угла — нажмите Ctrl и введите значение в строке состояния.

Триада особенно полезна при работе с моделями сложной формы — вы сразу видите, как изменяется ориентация, и можете корректировать поворот в реальном времени. Также можно перетаскивать белый кружок в центре — это вращает модель вокруг оси, перпендикулярной экрану (как «вращение камеры»).

Частые ошибки и как их избежать

Даже опытные пользователи допускают ошибки при повороте 3D-моделей. Вот самые распространённые:

• Поворот происходит не там, где ожидалось — причина: неверная система координат (UCS). Решение: перед поворотом выполните UCS → W для сброса к мировой системе.
• Объект исчезает после поворота — вероятно, вы повернули его за пределы видимой области. Решение: используйте команду VIEW → ALL или ZOOM → EXTENTS.
• Автоматически включается ортогональный режим, и поворот «заедает» — это может быть включённый ORTHO или SNAP. Отключите их через F8 и F9.
• Невозможно выбрать ось — если вы работаете в режиме «Просмотр» (Viewport), попробуйте переключиться в «Модель» (Model Space) через вкладку внизу экрана.
• Поворот не сохраняется при экспорте — убедитесь, что вы не используете «виртуальные» повороты через визуальные камеры. Команда ROTATE3D изменяет геометрию, а поворот камеры — только отображение.

Экспертные советы: точность, производительность, шаблоны

Профессионалы используют несколько хитростей, чтобы ускорить и улучшить процесс поворота:

• Создавайте шаблоны UCS. Если вы часто работаете с определёнными углами (например, 45° к основной оси), сохраните UCS через UCS → Named → Save. Позже его можно быстро применить.
• Используйте динамический ввод (DYNMODE = 3). Это позволяет вводить углы и расстояния прямо вблизи курсора — без отвлечения на командную строку.
• Поворачивайте только необходимые объекты. Не выделяйте всю модель, если нужно повернуть только одну деталь. Используйте группировку (GROUP) или блоки (BLOCK), чтобы управлять сложными компонентами как единым целым.
• Контролируйте производительность. При работе с тяжёлыми моделями (более 100 000 поверхностей) отключите «Плавное вращение» в настройках визуализации (GRAPHICSCONFIG) — это ускорит реакцию.
• Комбинируйте поворот с перемещением. После поворота часто требуется сдвинуть объект. Используйте команду MOVE с привязкой к точке (например, «Конец» или «Центр») для точной посадки.

Часто задаваемые вопросы

Заключение

Поворот 3D-модели в AutoCAD — это не элементарная операция, а ключевой навык, определяющий качество и эффективность всего проекта. От правильного выбора оси до точного задания угла — каждый шаг требует понимания не только инструментов, но и принципов трёхмерного пространства. Использование команды ROTATE3D, визуальной триады, привязок к объектам и сохранённых систем координат позволяет добиться максимальной точности, избежать повторных переделок и сэкономить десятки часов на сложных проектах.

• Используйте ROTATE3D для точного поворота с заданием оси через координаты или объекты.
• Визуальная триада (3D Rotate) — идеальный инструмент для интуитивного управления в сложных моделях.
• Всегда проверяйте систему координат (UCS) перед поворотом — это предотвратит 80% ошибок.
• Сохраняйте шаблоны UCS и используйте группировку для управления сложными сборками.
• Для презентаций и демонстраций комбинируйте поворот с визуализацией и анимацией камеры.
