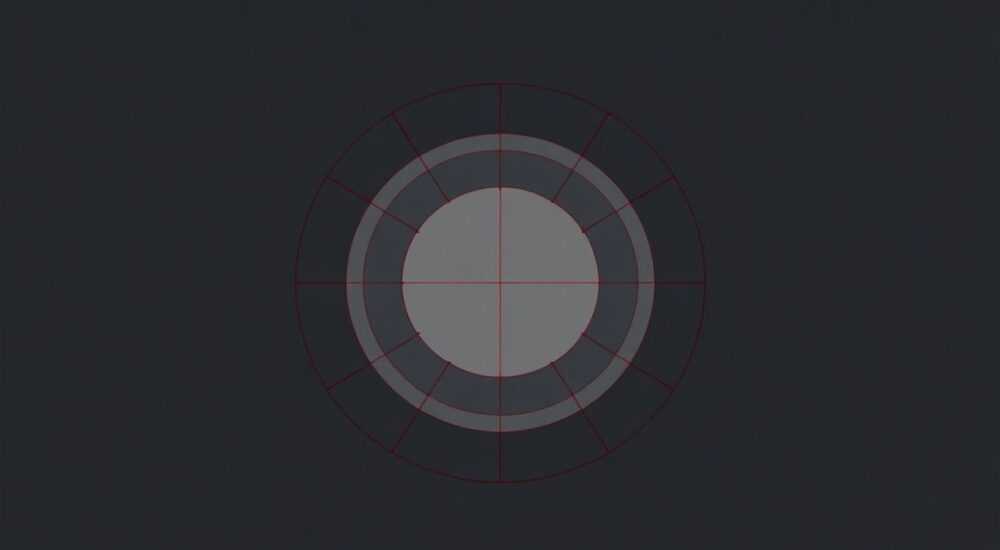

Как в автокаде разделить круг на равные части

В автокаде разделить круг на равные части — задача, с которой сталкиваются инженеры, архитекторы и дизайнеры при создании симметричных элементов: шестерёнок, фланцев, радиальных узоров, вентиляционных решёток и других технических деталей. Хотя визуально задача кажется простой, вручную точно разбить окружность на 5, 7 или 11 сегментов невозможно без применения специализированных инструментов. Автокад предоставляет мощные, но не всегда очевидные методы для точного деления круга, которые позволяют избежать погрешностей, ускорить работу и обеспечить соответствие стандартам ГОСТ и ISO. Главное — не полагаться на глаз, а использовать геометрические построения и команды с привязками.

Зачем делить круг на равные части в Автокаде?

Точное деление окружности на равные сегменты — фундаментальная операция в техническом черчении. Она применяется при проектировании зубчатых колёс, где каждый зуб должен располагаться строго под одинаковым углом, чтобы обеспечить плавное зацепление. В архитектуре — при создании круглых залов, витражей или радиальных лестниц. В машиностроении — при разметке отверстий под крепёж на фланцах или дисках. Даже в декоративных элементах, таких как люстры или вентиляционные решётки, симметрия влияет на эстетику и функциональность. Неточное деление приводит к биению, перекосу, неравномерному износу и даже отказу механизма. В Автокаде, в отличие от ручного черчения, вы не ограничены линейкой и транспортиром — вы работаете с математически точными координатами. Это делает процесс не просто удобным, а необходимым для промышленного производства.

Метод 1: Команда Divide — самый быстрый способ

Команда Divide — это стандартный инструмент AutoCAD, предназначенный именно для разбиения объектов на равные сегменты. Она работает не только с окружностями, но и с дугами, эллипсами и полилиниями. Для разделения круга выполните следующие шаги:

1. Создайте окружность с помощью команды CIRCLE, задав центр и радиус.
2. В строке команд введите DIVIDE или выберите инструмент в меню Разметка → Разделить объект.
3. Выберите окружность — она подсветится.
4. Введите количество сегментов, на которые нужно разделить круг (например, 8 для восьми частей).
5. Появятся точки-маркеры вдоль окружности. Если они не видны — включите отображение точек: введите DDPTYPE, выберите крупный стиль (например, крест) и нажмите ОК.

Для визуального обозначения точек деления можно использовать блоки. Например, если вы хотите не просто отметить точки, а сразу вставить отверстия, штырьки или метки, введите команду DIVIDE, а когда появится запрос «Вставить блок?», наберите Y, затем укажите имя блока (например, hole) и подтвердите. Это особенно полезно при проектировании крепёжных отверстий.

Метод 2: Полярный массив с лучами

Если вам нужно не просто отметить точки, а провести радиальные линии от центра к окружности — идеальный способ — использовать полярный массив. Этот метод особенно удобен, когда вы работаете с чертежами, где деление окружности является частью более сложной конструкции, например, с распределёнными отверстиями.

1. Нарисуйте окружность.
2. Из центра окружности проведите один луч (линию) длиной, равной радиусу, с помощью команды LINE. Убедитесь, что привязка «Центр» активна.
3. Выделите луч и вызовите команду POLARARRAY (или через меню: Главная → Массив → Полярный массив).
4. В диалоговом окне укажите:
   • Центр массива: кликните по центру окружности.
   • Количество элементов: введите нужное число (например, 12).
   • Угол заполнения: установите 360 градусов.
5. Нажмите ОК. Автокад создаст равномерно распределённые лучи, пересекающие окружность.

Преимущество этого метода — вы получаете не только точки деления, но и линии, которые можно использовать как границы секторов, для построения сегментов или для последующего вырезания. Этот подход особенно эффективен при создании шестерёнок или вентиляционных решёток с радиальными лопастями.

Метод 3: Ручное построение с углами

Иногда, особенно при работе с нестандартным количеством сегментов (например, 7, 11 или 13), вы можете столкнуться с ограничениями визуальных инструментов. Тогда приходит на помощь математика. Всё, что нужно — рассчитать угол между лучами и построить их вручную.

Формула проста:
Угол между лучами = 360° / n, где n — количество частей.

Например:
— Для 5 частей: 360 / 5 = 72°
— Для 7 частей: 360 / 7 ≈ 51.43°
— Для 12 частей: 360 / 12 = 30°

Теперь пошагово:

1. Нарисуйте окружность.
2. Из центра проведите первый луч (например, по горизонтали).
3. Вызовите команду LINE, укажите центр как начало линии.
4. В строке команд введите @длина<угол, например: @50<72 (для 5 сегментов).
5. Повторите для каждого угла, прибавляя по 72°: @50<144, @50<216 и т.д.

Для ускорения используйте функцию Повторить команду — после первого ввода нажмите Enter, и система предложит повторить последнюю команду с последними параметрами. Вы просто меняете угол.

Частые ошибки и как их избежать

Даже опытные пользователи допускают типичные ошибки, которые приводят к накоплению погрешностей. Вот основные из них:

Также не забывайте: если вы делите круг на нечётное количество частей, лучше использовать полярный массив, а не ручной ввод — он точнее и быстрее.

Экспертное мнение: Как профессионалы работают с делением окружностей

Алексей Морозов, технический директор проектного бюро «Инжиниринг+», работает с Автокадом более 18 лет и обучает инженеров на курсах Autodesk. Его подход — системный и проверенный временем.

Он также рекомендует создавать блоки для повторяющихся элементов: например, отверстие с фаской — как отдельный блок. Тогда при делении окружности вы вставляете его не вручную, а через DIVIDE с опцией «Вставить блок». Это экономит часы на крупных проектах.

Кроме того, для проектов с высокой точностью (например, в аэрокосмической отрасли) он использует дополнительный слой с координатами точек деления, экспортируемыми в CSV — для контроля на станках с ЧПУ.

Вопросы и ответы

Заключение

Разделение круга на равные части в Автокаде — это не просто технический приём, а фундаментальный навык точного черчения. От того, насколько точно вы это сделаете, зависит работоспособность механизма, эстетика изделия и соответствие стандартам. Команда DIVIDE — быстрый способ для разметки, полярный массив — для создания радиальных структур, а ручной расчёт — для нестандартных случаев. Главное — не полагаться на глаз, использовать привязки, проверять углы и включать отображение точек.

• Используйте команду DIVIDE для быстрой разметки точек, но включайте видимые маркеры через DDPTYPE.
• Для создания радиальных линий применяйте POLARARRAY — он точнее и удобнее для последующей обработки.
• При работе с нечётным числом сегментов всегда рассчитывайте угол в калькуляторе, а не в уме.
• Проверяйте совпадение центра массива и окружности — это частая причина ошибок.
• Создавайте шаблоны и блоки — это экономит время при серийном производстве.
