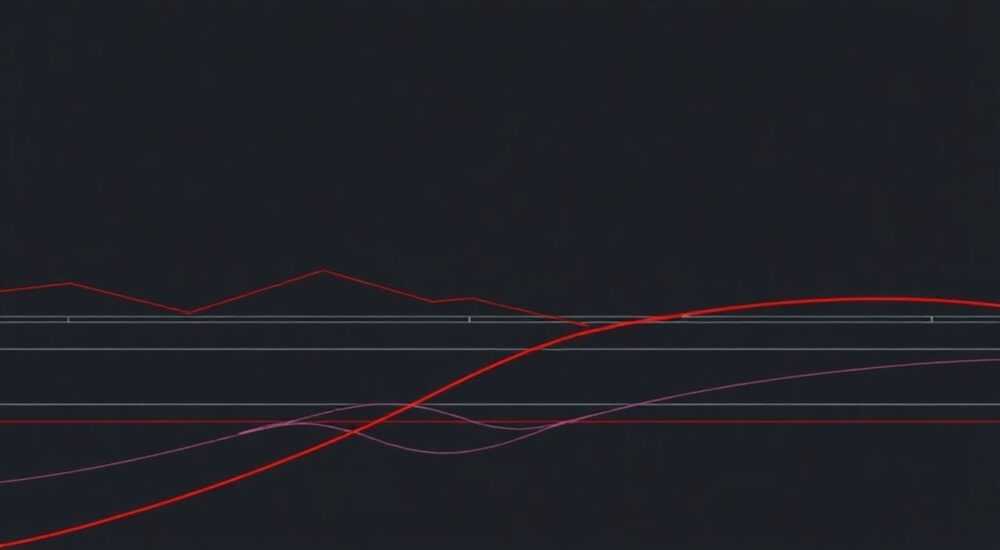

Как в автокаде сделать линии жирнее

При работе с чертежами в AutoCAD часто возникает необходимость выделить определенные элементы, сделав их более заметными. Наиболее эффективный способ – это изменение толщины линий, что позволяет не только улучшить читаемость проекта, но и правильно передать техническую информацию. Интересно, что даже опытные пользователи иногда сталкиваются с трудностями при настройке жирности линий, особенно при подготовке документации для печати или презентации заказчику.

Основные способы изменения толщины линий

В AutoCAD существует несколько методов, позволяющих сделать линии жирнее. Рассмотрим наиболее популярные варианты, которые подойдут как для начинающих пользователей, так и для профессионалов. Каждый метод имеет свои особенности применения и может быть использован в зависимости от конкретной задачи.

• Использование веса линий (Lineweight)
• Применение типов линий (Linetype)
• Настройка через слои (Layers)
• Работа с визуальными стилями (Visual Styles)

Важно отметить, что правильный выбор метода зависит от конечной цели: подготовка чертежа для печати требует одного подхода, а создание презентационных материалов – другого.

Пошаговая инструкция по настройке веса линий

Для быстрого изменения толщины линий рекомендуется использовать встроенный параметр Lineweight. Процесс настройки достаточно прост и состоит из нескольких последовательных шагов:

• Откройте панель «Properties» (Свойства)
• Найдите раздел «Lineweight»
• Выберите нужное значение из выпадающего списка
• Примените изменения к выбранным объектам

Важная особенность: при работе с весом линий необходимо учитывать, что значения отображаются только при включенном режиме показа Lineweight. Для его активации используйте соответствующую кнопку в строке состояния.

Работа со слоями для управления толщиной

Один из наиболее эффективных способов управления толщиной линий – использование слоев. Этот метод позволяет систематизировать чертеж и быстро вносить изменения в свойства всей группы объектов.

Когда вы создаете новый слой, важно сразу задать все необходимые параметры, включая цвет, тип и толщину линий. Это поможет избежать путаницы при дальнейшей работе над проектом. Например, слой с осевыми линиями можно настроить на минимальную толщину 0.05 мм, а слой с основными контурами – на 0.25 мм.

• Создайте новый слой через «Layer Properties Manager»
• Установите желаемую толщину линий
• Назначьте слой соответствующим элементам чертежа
• Используйте настройки прозрачности при необходимости

Преимущество этого метода заключается в возможности быстрого изменения всех параметров слоя одним действием, что значительно экономит время при работе над большими проектами.

Проблемы отображения жирных линий

Часто пользователи сталкиваются с ситуацией, когда установленная толщина линий не отображается корректно на экране. Это может происходить по нескольким причинам:

• Неактивный режим показа Lineweight
• Неправильно настроенные единицы измерения
• Конфликт между настройками слоя и объекта
• Проблемы с видеокартой или драйверами

Для решения этих проблем рекомендуется выполнить следующие действия:

1. Проверьте настройки отображения в «Options»
2. Обновите драйверы видеокарты
3. Перезапустите программу
4. Проверьте соответствие единиц измерения проекта

Экспертное мнение: Александр Петров

Александр Петров, сертифицированный специалист Autodesk с 15-летним опытом работы в области архитектурного проектирования, делится своими наблюдениями:

«За годы преподавания AutoCAD я заметил, что многие пользователи игнорируют важность правильной настройки толщины линий. Однажды ко мне обратился инженер, который потратил три дня на исправление чертежей после отказа заказчика принять проект из-за неправильного оформления. Проблема была именно в некорректно настроенных весах линий.»

В своей практике Александр рекомендует:

• Всегда использовать шаблоны с преднастроенными слоями
• Проверять корректность отображения перед печатью
• Создавать собственные стандарты оформления

Частые вопросы по настройке толщины линий

• Как сделать линии жирнее при печати?

  Для этого необходимо проверить настройки таблицы стилей печати (CTB/STB файлы). Убедитесь, что веса линий правильно сопоставлены с цветами и толщинами.

• Почему линии остаются тонкими, несмотря на установленную толщину?

  Возможно, вы забыли включить режим отображения Lineweight или настройки слоя перекрывают свойства объекта. Проверьте также масштаб отображения.

• Как быстро изменить толщину всех линий в чертеже?

  Используйте команду Quick Select для выбора всех объектов определенного типа и примените к ним новые свойства через панель Properties.

Современные подходы к управлению толщиной

С развитием технологий появились новые инструменты для работы с толщиной линий. Особенно интересным является использование параметрических стилей и динамических блоков, которые позволяют автоматически регулировать жирность в зависимости от масштаба просмотра.

Например, современные версии AutoCAD предлагают инструмент Annotative Scaling, который автоматически адаптирует толщину линий при изменении масштаба. Это особенно полезно при создании многоформатных чертежей.

Практические рекомендации

При работе с толщиной линий следует помнить несколько важных моментов:

• Всегда создавайте резервную копию чертежа перед массовыми изменениями
• Используйте согласованные стандарты оформления
• Проверяйте корректность отображения на разных устройствах
• Создавайте собственную библиотеку стилей и шаблонов

Помните, что правильное использование жирности линий – это не просто вопрос эстетики, но и важный элемент технической грамотности чертежа. В некоторых случаях неправильное оформление может привести к серьезным ошибкам при производстве или строительстве.
