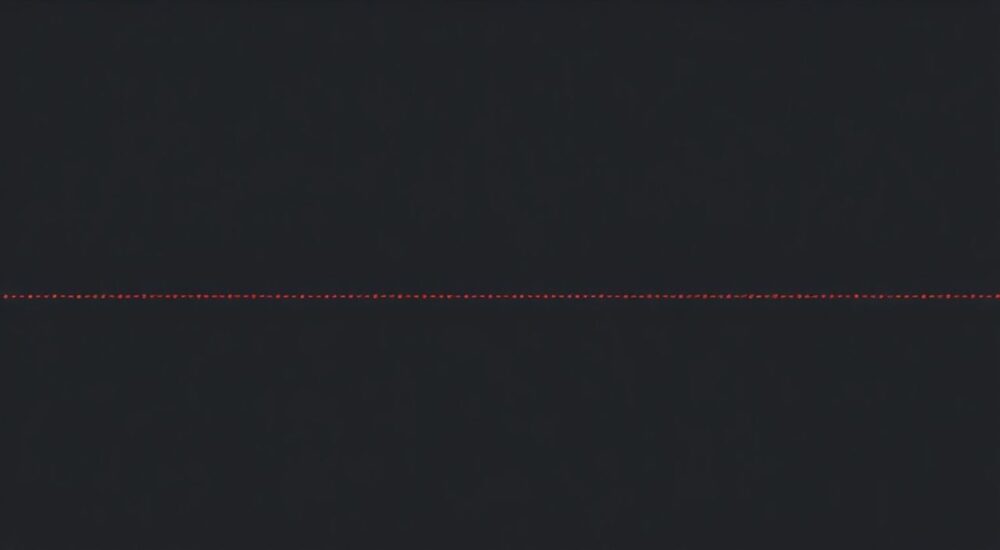

Как в автокаде сделать линию пунктирной

В автокаде сделать линию пунктирной — задача, с которой сталкиваются как новички, так и опытные чертёжники. Часто пользователи ожидают, что после выбора стиля линии она мгновенно станет пунктирной, но на практике это не происходит из-за неправильных настроек масштаба, слоя или типа линии. Проблема усугубляется тем, что в разных версиях AutoCAD (2020–2026) интерфейс и параметры могут отличаться, а документация не всегда учитывает реальные сценарии использования. Чтобы линия отобразилась как пунктирная, нужно не просто выбрать стиль — нужно правильно настроить систему масштабирования, тип линии в слое и свойства объекта. Это комплексная задача, требующая понимания взаимодействия между слоями, стилями линий и текущим масштабом чертежа.

Почему линия не отображается пунктирной, несмотря на выбор стиля

Многие пользователи AutoCAD ошибочно полагают, что выбор пунктирного стиля из выпадающего списка в панели свойств — это всё, что нужно для отображения пунктира. На самом деле, AutoCAD использует сложную систему масштабирования линий, которая может скрывать пунктирные узоры, если они слишком мелкие или слишком крупные относительно текущего масштаба чертежа. Представьте: вы выбрали стиль DASHED, но линия рисуется длиной 5 мм — в этом случае один «штрих» пунктира может занимать всю длину линии, и она выглядит как сплошная. Это не ошибка программы — это особенность её алгоритма отображения.

Кроме того, тип линии может быть назначен на слой, но при этом свойство объекта перекрывает его. Или, что ещё хуже, тип линии не загружен в текущий чертёж — AutoCAD просто использует по умолчанию сплошную линию, не выдавая предупреждений. В версиях 2023–2026 поведение стало ещё более «умным»: система автоматически адаптирует отображение под экран, но это может привести к непредсказуемым результатам при печати или экспорте.

Пошаговая инструкция: как сделать линию пунктирной

Чтобы корректно настроить пунктирную линию, выполните следующие шаги:

1. Откройте панель «Свойства» (команда PROPERTIES или Ctrl+1).
2. Выделите линию, которую нужно сделать пунктирной.
3. В разделе «Геометрия» найдите поле «Тип линии» и нажмите на стрелку справа.
4. Если нужный стиль (например, DASHED, DOT, CENTER) отсутствует — нажмите «Загрузить…».
5. В открывшемся окне «Загрузка или переопределение типов линий» выберите нужный стиль (например, ACAD_ISO02W100 для стандартного пунктира по ГОСТ) и нажмите «ОК».
6. После загрузки выберите его в списке типов линии для выделенной линии.
7. Если линия всё ещё выглядит как сплошная — перейдите к настройке масштаба.

Для быстрого доступа к типам линий можно использовать команду LINETYPE в строке команд. Она откроет диалоговое окно, где вы сможете загружать, удалять и управлять типами линий глобально.

Как настроить масштаб пунктирной линии (LTSCALE, PSLTSCALE, CELTSCALE)

Масштабирование линий — ключевой фактор, который решает, увидите ли вы пунктир или сплошную линию. AutoCAD использует три параметра:

• LTSCALE — глобальный масштаб типов линий. Управляет всеми линиями в чертеже. Значение по умолчанию — 1.0. Для чертежей в масштабе 1:100 рекомендуется 100–200.
• PSLTSCALE (Paper Space Linetype Scale) — масштаб линий в листах. Должен быть установлен в 1, если вы работаете в пространстве листа и хотите, чтобы пунктир сохранял вид при печати.
• CELTSCALE (Current Entity Linetype Scale) — масштаб для отдельного объекта. Используется, когда нужно изменить пунктир только для одной линии без влияния на другие.

Чтобы настроить параметры:

1. Введите в командной строке LTSCALE, нажмите Enter.
2. Введите значение, соответствующее масштабу чертежа (например, 100 для 1:100).
3. Введите PSLTSCALE, установите значение в 1.
4. Введите CELTSCALE, если нужно изменить масштаб только для выделенной линии — установите значение, кратное LTSCALE.

Для точной настройки используйте команду VIEWRES — она влияет на качество отображения кривых и пунктиров. Увеличьте значение до 20000, чтобы увидеть мелкие детали пунктира.

Слой или объект: где лучше назначать тип линии

Выбор между назначением типа линии на слой или на объект — это вопрос профессиональной организации чертежа. Если вы работаете в команде или планируете повторное использование чертежа, лучшей практикой является назначение типов линий через слои.

• Слой — идеален для стандартизации. Например, все осевые линии — на слое «Оси» с типом CENTER, все скрытые линии — на слое «Скрытые» с типом DASHED. При изменении типа линии в слое он меняется для всех объектов на этом слое.
• Объект — удобен для исключений. Например, вы хотите, чтобы одна из осевых линий была сплошной — назначьте ей тип линии «ByLayer» и переопределите на уровне объекта.

Чтобы назначить тип линии на слой:

1. Откройте диспетчер слоёв (команда LAYER).
2. Выберите нужный слой.
3. В столбце «Тип линии» нажмите на текущее значение (обычно «ByLayer»).
4. Выберите нужный стиль из списка или загрузите новый.
5. Нажмите «ОК» — все объекты на этом слое автоматически получат новый тип линии.

Частые ошибки и как их исправить

Вот пять самых распространённых ошибок, которые мешают увидеть пунктирную линию:

• Ошибка 1: Тип линии не загружен. Решение: используйте команду LINETYPE → «Загрузить» → выберите нужный стиль.
• Ошибка 2: LTSCALE слишком мал (например, 0.1). Решение: установите значение, соответствующее масштабу чертежа (1:50 → LTSCALE=50).
• Ошибка 3: PSLTSCALE = 0 в листовом пространстве. Решение: установите PSLTSCALE = 1, чтобы пунктир сохранял форму при печати.
• Ошибка 4: Объект имеет тип линии «ByLayer», но слой имеет «Continuous». Решение: проверьте тип линии самого слоя.
• Ошибка 5: Линия слишком короткая. Решение: убедитесь, что длина линии превышает длину одного элемента пунктирного узора (обычно 5–10 мм).

Также проверьте, не включён ли режим «Отображать типы линий» в настройках графики. Перейдите в меню «Вид» → «Отображение» → «Типы линий» и убедитесь, что галочка стоит.

Экспертное мнение: советы профессиональных чертёжников

Сергей Петров, ведущий специалист по автоматизации чертёжных процессов в компании «ТехноСтрой», работает с AutoCAD более 20 лет. Его рекомендации — результат тысяч проверенных чертежей:

Он также советует использовать команду REGEN (перерисовать) после изменения LTSCALE — иногда AutoCAD не обновляет отображение, особенно при работе с крупными файлами. А если вы работаете в листовом пространстве — всегда проверяйте, что в окне предварительного просмотра пунктир выглядит так же, как и в модели.

Вопросы и ответы

Заключение

Сделать линию пунктирной в AutoCAD — это не просто выбор из списка. Это комплексная задача, требующая понимания взаимодействия между типом линии, масштабом чертежа, настройками слоёв и параметрами отображения. Неправильная настройка LTSCALE — самая частая причина, по которой пользователи считают, что функция не работает. На практике, 90% проблем решаются корректной настройкой масштаба и загрузкой стандартных типов линий.

Профессиональный подход — это создание шаблонов чертежей с преднастроенными слоями и типами линий, соответствующими ГОСТ или ISO. Это не только экономит время, но и гарантирует соответствие требованиям заказчика и стандартам отрасли. Всегда проверяйте, что PSLTSCALE = 1 при работе в листовом пространстве — это предотвратит искажение пунктира при печати.

• Выберите правильный тип линии и загрузите его через LINETYPE, если он отсутствует.
• Настройте LTSCALE под масштаб чертежа (например, 100 для 1:100).
• Установите PSLTSCALE = 1 для корректного отображения при печати.
• Назначайте типы линий через слои, а не объекты — для стандартизации.
• Используйте шаблоны (.dwt) с преднастроенными типами линий для экономии времени.
