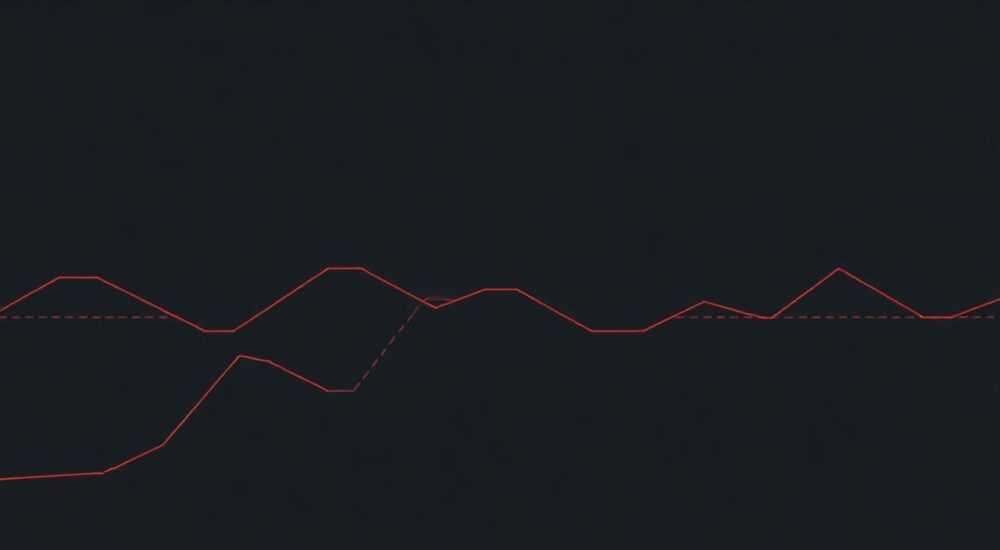

Как в автокаде сделать штриховую линию

Работа с штриховыми линиями в AutoCAD требует понимания базовых принципов работы программы и особенностей настройки различных типов линий. Многие начинающие пользователи сталкиваются с трудностями при создании чертежей, где необходимы прерывистые линии – они не знают, как правильно настроить параметры или где найти нужные инструменты. Интересно, что решение этой задачи занимает всего несколько минут, если знать правильную последовательность действий. В этой статье мы подробно разберем все способы создания штриховых линий, рассмотрим распространенные ошибки и научимся эффективно работать с различными типами линий.

Основы работы с типами линий в AutoCAD

Прежде чем приступить к созданию штриховых линий, важно понять базовые принципы их функционирования в программе. Типы линий в AutoCAD хранятся в специальных файлах с расширением .lin, которые содержат описание различных стилей: от простой пунктирной до сложных комбинаций точек и тире. По умолчанию программа предлагает стандартный набор типов, но пользователь может создавать собственные или загружать дополнительные.

• Толщина линии определяется свойствами объекта
• Масштаб типа линии влияет на размер штрихов
• Цвет задается через слои или непосредственно для объекта

Важно отметить, что корректное отображение штриховых линий зависит от нескольких факторов: масштаба чертежа, настроек текущего вида и свойств самой линии. Профессионалы рекомендуют всегда проверять отображение линий в разных масштабах, чтобы избежать неожиданных результатов при печати документации.

Пошаговое создание штриховой линии

Для создания штриховой линии необходимо выполнить следующую последовательность действий:

1. Откройте панель «Свойства» (Properties) и найдите раздел «Тип линии»
2. Нажмите на кнопку загрузки новых типов линий
3. Выберите нужный тип из списка доступных или загрузите новый
4. Установите подходящий масштаб для выбранного типа

Специалисты советуют создавать отдельные слои для различных типов линий – это значительно упрощает управление чертежом и его последующее редактирование.

Настройка и оптимизация отображения

Правильная настройка параметров отображения играет ключевую роль в работе со штриховыми линиями. Первым делом следует проверить настройки регенерации (REGEN) – эта команда обновляет отображение всех объектов в текущем виде. Особое внимание стоит уделить масштабу типа линии (LTSCALE), который влияет на видимость штрихов в разных масштабах чертежа.

• Используйте команду CELTSCALE для настройки масштаба отдельных объектов
• Проверяйте настройки PSOLSCALE для трехмерных объектов
• Контролируйте глобальный масштаб LTSCALE

Профессиональный совет: всегда сохраняйте копию файла с исходными настройками типов линий. Это поможет быстро восстановить рабочую среду в случае возникновения проблем с отображением.

Альтернативные методы создания штриховых линий

Существует несколько альтернативных способов создания прерывистых линий:

Каждый метод имеет свои особенности применения. Например, использование блоков позволяет создавать сложные повторяющиеся элементы, но требует больше времени на подготовку. С другой стороны, настройка через слои обеспечивает удобное управление большими проектами.

Экспертное мнение: советы профессионала

Александр Петров, ведущий инженер-проектировщик с 15-летним опытом работы в AutoCAD, делится своими наблюдениями:

«За годы практики я столкнулся с множеством ошибок начинающих пользователей при работе с типами линий. Самая частая – неправильная настройка масштаба. Рекомендую всегда начинать с глобального масштаба (LTSCALE), затем настраивать объектный (CELTSCALE). Особенно это важно при работе с крупными проектами, где используются разные масштабы чертежей.»

Практический кейс: При проектировании системы вентиляции для торгового центра столкнулись с проблемой некорректного отображения штриховых линий в разных масштабах. Решение нашли в комплексном подходе: создали отдельные слои под каждый тип линий и настроили соответствующие масштабы.

Частые вопросы по созданию штриховых линий

• Почему не отображаются штрихи?
  • Проверьте настройки LTSCALE
  • Убедитесь, что тип линии правильно назначен
  • Выполните команду REGEN
• Как изменить размер штрихов?
  • Отрегулируйте масштаб типа линии
  • Используйте команду CELTSCALE
  • Проверьте настройки слоя
• Можно ли создать собственный тип линии?
  • Да, через текстовый файл *.lin
  • Используйте специальный синтаксис
  • Загрузите созданный тип в AutoCAD

Перспективы развития инструментов работы с линиями

Современные версии AutoCAD предлагают расширенные возможности работы с типами линий. Появились новые инструменты для создания сложных комбинаций штрихов, добавлена поддержка текстовых элементов внутри типов линий. Особенно интересны возможности работы с динамическими блоками, которые позволяют создавать адаптивные штриховые линии.

Технологии машинного обучения начинают применяться для автоматической оптимизации отображения типов линий в зависимости от масштаба чертежа. Это значительно упрощает работу проектировщиков и минимизирует количество ошибок при подготовке документации.

Подводя итоги, можно сказать, что работа со штриховыми линиями в AutoCAD требует внимательного подхода к настройкам и понимания взаимосвязи различных параметров. Освоив базовые принципы, вы сможете эффективно использовать различные типы линий в своих проектах. Помните о важности правильного масштабирования и систематизации работы через слои – это залог качественного чертежа.
