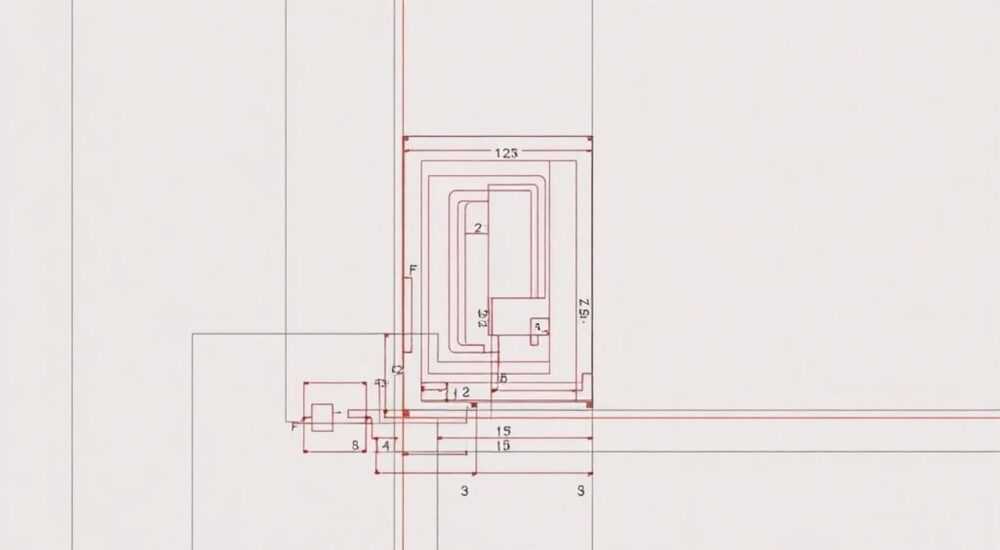

Как в автокаде вырезать часть чертежа

В AutoCAD вырезание части чертежа — это стандартная операция, необходимая при редактировании сложных проектов. Основные инструменты для этого — команды TRIM, ERASE, BREAK и использование временных границ с помощью команды SLICE или метода «вычитания» в 3D-моделировании. Главное — правильно задать границы обрезки и выбрать нужные объекты.

Создание точных чертежей требует не только построения геометрии, но и умения её корректировать. Инженеры, архитекторы и проектировщики регулярно сталкиваются с необходимостью удалить лишние фрагменты: будь то отрезок линии, часть окружности или целый участок детали. В AutoCAD реализовано несколько способов вырезания элементов, каждый из которых подходит под определённый сценарий. Понимание различий между ними позволяет экономить время и избегать ошибок при редактировании.

Основы команды TRIM: как обрезать линии по границам

Команда TRIM — один из самых часто используемых инструментов для вырезания частей чертежа в двухмерном пространстве. Она позволяет удалить фрагменты объектов (линий, дуг, полилиний и т.д.) до указанной режущей кромки. Работает только при наличии пересечений между объектами.

Для вызова команды можно использовать:

• Панель «Редактирование» на вкладке «Главная»;
• Горячую клавишу TR + Enter;
• Контекстное меню при выделении объекта.

Процесс использования TRIM состоит из нескольких этапов:

1. Запустите команду TRIM.
2. Укажите режущие кромки — объекты, до которых будут обрезаться другие элементы. Нажмите Enter, чтобы подтвердить выбор.
3. Щёлкните по тем частям объектов, которые нужно удалить.
4. Завершите команду клавишей Esc.

В сложных чертежах бывает трудно точно попасть мышью по нужному сегменту. На помощь приходит режим «Эффективное обрезание» (Fence), доступный при выполнении команды. Достаточно провести виртуальную линию через несколько объектов, и все они будут обрезаны в точках пересечения.

Настройка режимов обрезки

AutoCAD позволяет настраивать поведение команды TRIM через системную переменную TRIMMODE. При значении 1 команда работает в стандартном режиме; при 0 — отключается. Также важна переменная EDGEMODE, которая определяет, как программа обрабатывает грани при отсутствии пересечений.

ERASE и BREAK: удаление и разрыв объектов

Если нужно полностью удалить объект или его часть без привязки к границам, применяют команды ERASE и BREAK.

ERASE — самая простая команда для удаления любого элемента. Выберите объект и нажмите Delete или введите ERASE в командной строке. Подходит для полного удаления, но не позволяет вырезать фрагмент.

BREAK более гибкая: она разделяет объект на две части или удаляет сегмент между двумя точками.

• Выберите объект.
• Укажите первую точку разрыва.
• Укажите вторую точку — между ними будет удалён участок.

Если вторая точка совпадает с первой, объект просто разделяется.

Пример использования BREAK

Представьте, что вы проектируете электрическую схему и вам нужно разорвать линию провода, чтобы вставить символ розетки. С помощью BREAK вы удаляете участок линии, оставляя зазор нужного размера. Это точнее, чем стирание и рисование заново.

Для круговых объектов (окружностей, дуг) BREAK особенно полезен. Можно вырезать сегмент дуги, например, чтобы создать стрелку или разрыв в кольце.

Вырезание в 3D: использование SUBTRACT и SLICE

В трёхмерном моделировании вырезание выполняется иначе. Здесь уже недостаточно обрезки линий — требуется работа с объёмами.

Команда SUBTRACT (Вычесть) позволяет удалить одну 3D-форму из другой. Например, вы можете вычесть цилиндр из параллелепипеда, чтобы получить отверстие.

Шаги:

1. Создайте два пересекающихся 3D-тела (например, брус и цилиндр).
2. Введите команду SUBTRACT.
3. Выберите объект, из которого будет производиться вычитание (цель), нажмите Enter.
4. Выберите объект-вычитаемое (инструмент).
5. Нажмите Enter — второй объект будет удалён из первого.

Команда SLICE даёт ещё больше контроля. Она разрезает 3D-объект плоскостью и позволяет оставить одну или обе половины.

Как использовать SLICE

• Активируйте SLICE.
• Выберите 3D-объект.
• Укажите три точки, определяющие секущую плоскость, или выберите опцию (например, XY, YZ, ZX).
• Выберите, какую часть оставить: по одной стороне от плоскости или обе.

Продвинутые методы: маски, видовые экраны и XCLIP

Когда нужно визуально «вырезать» часть чертежа без удаления объектов, применяют методы скрытия.

XCLIP (Clip External Reference) — команда, позволяющая обрезать внешнюю ссылку (Xref) или блок по заданному контуру. Это не удаляет данные, а скрывает всё за пределами границы.

Шаги:

1. Выберите Xref или блок.
2. Введите XCLIP.
3. Выберите опцию «Новый клип-контур».
4. Нарисуйте полилинию, прямоугольник или укажите существующий контур.

Получится эффект «окна» в чертеже. Полезно при оформлении фрагментов планов.

Использование масок и WIPEOUT

Команда WIPEOUT создаёт белый (или фоновый) полигон, который маскирует всё, что находится под ним. Это не вырезание в прямом смысле, но визуально создаёт эффект удаления фона.

Для работы с видовыми экранами в пространстве листа применяется VPCLIP — обрезка содержимого видового экрана. Это позволяет показывать только нужную часть модели, например, фрагмент фасада здания.

Типичные ошибки и как их избежать

Новички часто сталкиваются с проблемами при попытке вырезать часть чертежа. Ниже — самые распространённые ошибки и решения.

• TRIM не работает: объекты не обрезаются. Причина — отсутствие пересечений. Решение: используйте опцию «Выбрать все» или продлите линии с помощью EXTEND.
• SLICE не даёт нужной плоскости. Убедитесь, что вы правильно указали направление секущей плоскости. Используйте UCS для изменения системы координат.
• XCLIP не применяется к блоку. Блок должен быть динамическим или иметь возможность редактирования. Разгруппируйте или используйте BEDIT.

Экспертное мнение

По его словам, ключ к эффективности — понимание контекста. В архитектурных чертежах чаще используется TRIM и XCLIP, а в машиностроении — SUBTRACT и BREAK. Также он рекомендует освоить команду HATCHTRIM, которая позволяет обрезать штриховки по границам.

Вопросы и ответы

Заключение

Вырезание части чертежа в AutoCAD — это не одна команда, а целый набор инструментов, адаптированных под разные задачи: от простого удаления линий до сложного 3D-редактирования. Выбор метода зависит от типа объекта, пространства (модель/лист) и конечной цели — визуальное скрытие или физическое удаление.

• Используйте TRIM для обрезки линий по границам в 2D.
• Применяйте BREAK для точного удаления сегментов.
• В 3D используйте SUBTRACT и SLICE для работы с объёмами.
• Для визуального вырезания — XCLIP, VPCLIP и WIPEOUT.
• Всегда проверяйте пересечения и делайте резервные копии перед редактированием.
