Как в солиде строить лепнину

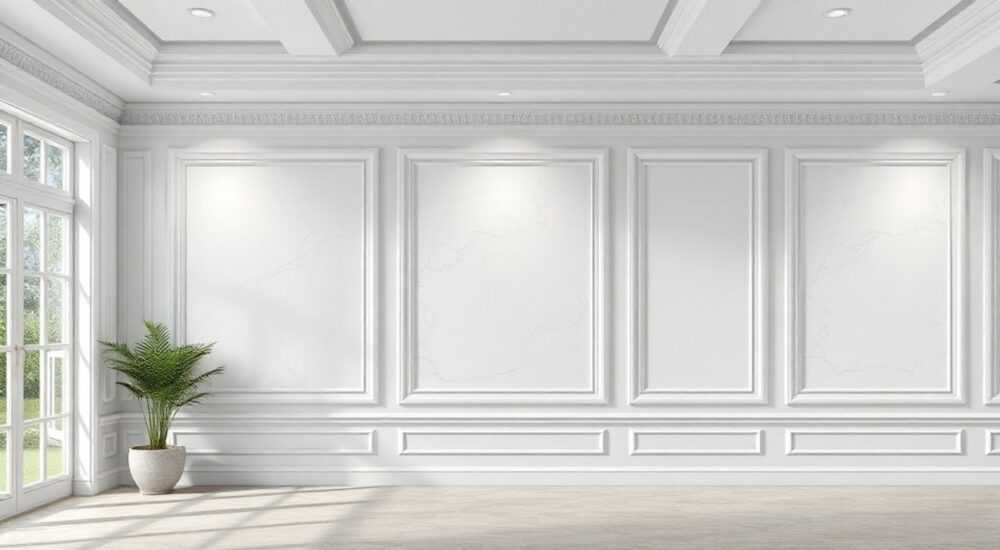

Лепнина в интерьере — это классика, придающая помещению архитектурную выразительность, глубину и элегантность. В современном дизайне её часто имитируют с помощью 3D-моделирования и цифрового производства, а SolidWorks — один из ключевых инструментов для создания точных и сложных форм. Программа позволяет не просто нарисовать лепнину, но и подготовить модель к производству: распечатать на 3D-принтере, вырезать на ЧПУ-станке или использовать как основу для литейной формы.

Основы моделирования лепнины в SolidWorks

SolidWorks — это мощная система автоматизированного проектирования (CAD), которая широко применяется в архитектуре, промышленном дизайне и строительстве. Моделирование лепнины в ней требует понимания не только функционала программы, но и архитектурных канонов. Традиционная лепнина включает такие элементы, как карнизы, розетки, фризы, капители и плафоны. Каждый из них имеет характерную геометрию, повторяющуюся структуру и определённые пропорции.
Для начала важно определиться с типом лепнины: будет ли это классический ордер, барочный орнамент или современная минималистичная форма. Это влияет на выбор метода моделирования. Например, для плоских карнизов подходит простое выдавливание, а для объёмных розеток — кинематическое вытягивание по замкнутой траектории.
SolidWorks позволяет работать как с твёрдыми телами, так и с поверхностями. При создании тонкой лепнины (например, потолочных молдингов) предпочтительнее использовать поверхностные операции, чтобы избежать избыточной массы и упростить последующее производство. Также стоит учитывать единицы измерения — миллиметры, так как большинство станков и принтеров работают именно в этой системе.

Выбор подходящего метода моделирования

В зависимости от формы лепнины используются разные инструменты:

• Вытягивание по прямой — для линейных элементов вроде плинтусов и карнизов.
• Вращение — для симметричных деталей, например, капителей колонн.
• Кинематическое вытягивание — когда профиль движется по заданной траектории, идеально для фигурных рам и орнаментов.
• Поверхностное моделирование — для сложных органических форм, таких как ракушки, завитки или цветочные мотивы.

Для типовых элементов можно создавать библиотеку стандартных профилей. Например, один раз нарисованный профиль карниза можно сохранить и использовать в разных проектах, просто меняя длину или траекторию.

Этапы создания лепнины: от эскиза до готовой модели

Процесс моделирования лепнины в SolidWorks состоит из нескольких чётких шагов. Следование алгоритму позволяет избежать ошибок и ускоряет работу, особенно при серийном производстве.

1. Определение типа и места установки лепнины (потолок, стена, колонна).
2. Анализ референсов и чертежей — использование фотографий или архитектурных справочников.
3. Создание эскиза профиля на базовой плоскости.
4. Применение операции вытягивания, вращения или кинематики.
5. Финальная доработка: скругления, фаски, сопряжения.
6. Подготовка к производству: экспорт в STL, STEP или DXF.

Рассмотрим на примере потолочной розетки — одного из самых распространённых элементов декора.

Моделирование потолочной розетки

Потолочная розетка — это центральный декоративный элемент, часто используемый вокруг люстры. Её форма может быть круглой, овальной или многоугольной, с радиальными орнаментами.

1. Создайте новый документ детали и выберите переднюю плоскость для эскиза.
2. Нарисуйте половину профиля розетки — сечение от центра к краю. Используйте сплайны для плавных переходов.
3. Примените операцию «Вращение выреза» или «Вращение выдавливания» вокруг вертикальной оси.
4. Добавьте радиальные элементы: можно использовать эскиз на верхней грани и вырезать «по шаблону по окружности».
5. Утончите заднюю часть, применив «смещение поверхности», чтобы снизить вес будущей детали.

Создание карниза по периметру комнаты

Карниз — протяжённый элемент, который часто повторяется по всему периметру помещения. Здесь удобно использовать кинематическое вытягивание.

• Нарисуйте профиль карниза на одной из базовых плоскостей.
• На верхней грани стен или в отдельном эскизе постройте траекторию — замкнутый контур по периметру.
• Используйте операцию «Кинематическое вытягивание»: выберите профиль и траекторию.
• Если комната не прямоугольная, убедитесь, что траектория гладкая и не имеет острых углов.

Для угловых соединений можно использовать скругления или заранее подготовленные фасонные элементы (внешние и внутренние углы). В некоторых случаях проще смоделировать карниз по частям.

Технологии и особенности производства лепнины

Модель в SolidWorks — лишь первый этап. Далее важно выбрать способ изготовления. От этого зависят параметры модели: толщина стенок, наличие подпорок, тип соединений.
Современные технологии позволяют изготавливать лепнину несколькими способами:

• 3D-печать — подходит для прототипов и мелкосерийного производства. Используются PLA, ABS или фотополимеры. Преимущество — высокая детализация.
• Фрезерование на ЧПУ — для деревянных, пенополиуретановых или композитных заготовок. Требует более простых форм без тонких свесов.
• Литьё по выкройке — модель служит матрицей для силиконовой формы, затем заливают гипс, полиуретан или акрил.
• Лазерная резка — только для плоских элементов, например, фризов. Экспорт в DXF обязателен.

Подготовка модели к 3D-печати

Если вы планируете печатать лепнину, соблюдайте следующие правила:

• Модель должна быть водонепроницаемой (watertight) — без разрывов и дыр.
• Толщина стенок — не менее 2 мм для PLA, 3 мм для крупных элементов.
• Избегайте больших горизонтальных свесов — они требуют поддержек и ухудшают качество.
• Оптимизируйте ориентацию модели на платформе — лучше, чтобы профиль карниза лежал «плашмя».

Экспортируйте модель в STL с разрешением «высокое». Проверьте её в программе вроде Meshmixer или Cura перед печатью.

Адаптация под ЧПУ-обработку

При работе с ЧПУ-станком важно учитывать диаметр фрезы. Тонкие детали могут не получиться, если радиус закругления меньше радиуса инструмента.

• Минимальный радиус внутреннего угла = радиусу фрезы (обычно 3–6 мм).
• Глубина резки — до 20 мм за проход, в зависимости от материала.
• Экспорт в формате STEP или DWG/DXF, с указанием контуров и глубины.

Для длинных карнизов можно создавать шаблоны, по которым станок будет обрабатывать заготовку нужной длины.

Распространённые ошибки и как их избежать

Даже опытные пользователи допускают типичные ошибки при моделировании лепнины. Вот самые частые из них и пути их решения.

Ошибка 1: Нестыковка профиля по углам

При использовании кинематического вытягивания по прямоугольному контуру углы могут искажаться. Это происходит из-за резких изменений направления траектории.
Решение:

• Сделайте скругления на углах траектории радиусом не менее 10–15 мм.
• Используйте отдельные угловые элементы, смоделированные вручную.
• Проверьте результат с помощью «анализа кривизны» в SolidWorks.

Ошибка 2: Слишком тонкие или хрупкие элементы

Модель может выглядеть красиво на экране, но оказаться нежизнеспособной в производстве. Тонкие завитки или острые выступы легко ломаются.
Решение:

• Увеличьте минимальную толщину до 2–3 мм.
• Замените острые углы скруглениями (R ≥ 1 мм).
• Проведите проверку толщины с помощью инструмента «Section View».

Ошибка 3: Игнорирование масштаба

Моделирование в натуральную величину — обязательное правило. Уменьшение масштаба приводит к потере деталей и неточностям при производстве.
Решение:

• Всегда работайте в масштабе 1:1.
• Сравнивайте размеры с реальными объектами (например, высота карниза обычно 50–120 мм).
• Используйте привязку к реальным размерам стен и потолков.

Экспертное мнение

При моделировании лепнины в SolidWorks ключевое значение имеет баланс между эстетикой и технологичностью. Форма должна быть не только красивой, но и реализуемой. Лучшие результаты достигаются, когда проектировщик понимает возможности производства.
Важно использовать параметризацию: задавать размеры как переменные, чтобы быстро адаптировать модель под разные размеры комнат или заказчика. Например, диаметр розетки можно сделать управляемым через «Equations».
Также рекомендуется использовать конфигурации. Одна модель может содержать несколько вариантов — с разной глубиной, наличием/отсутствием орнамента, материалом. Это ускоряет работу при согласовании с клиентом.
Для сложных форм полезно применять Surface Flatten — инструмент, который «разворачивает» поверхность. Он помогает при создании лекал для ручной разметки или лазерной резки.

Вопросы и ответы

Заключение

Моделирование лепнины в SolidWorks — это сочетание искусства и инженерного подхода. Программа предоставляет все необходимые инструменты для создания как простых, так и исключительно сложных форм. Главное — соблюдать последовательность: от анализа референса до подготовки к производству.
Успешная реализация проекта зависит от внимания к деталям: точности эскизов, выбора метода моделирования и учёта технологических ограничений. Не менее важно тестировать модель до запуска в производство.

• Используйте профиль и траекторию для создания линейных элементов лепнины.
• Применяйте вращение для симметричных деталей, таких как розетки и капители.
• Учитывайте технологию производства при проектировании (толщина, поддержки, радиусы).
• Тестируйте модель перед изготовлением — делайте пробные образцы.
• Организуйте библиотеку типовых элементов для ускорения будущих проектов.
