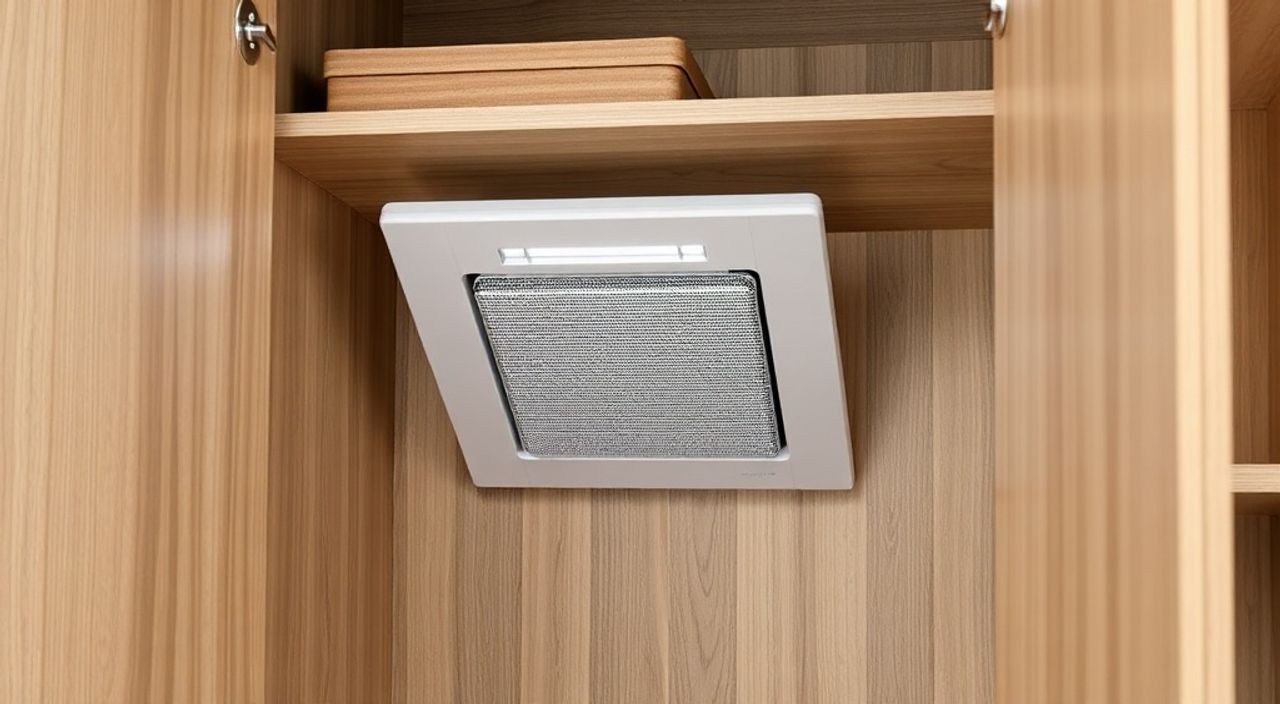

Как врезать встроенную вытяжку в шкаф

Врезка встроенной вытяжки в шкаф — это ответственный этап обустройства кухни, требующий точности, знания технических нюансов и соблюдения правил монтажа. Устройство должно быть установлено так, чтобы эффективно удалять пар, запахи и жир, не создавая при этом помех для эксплуатации кухонной мебели. От правильного монтажа зависит не только производительность, но и безопасность использования.

Как выбрать встроенную вытяжку для врезки в шкаф

Перед тем как приступать к монтажу, необходимо правильно подобрать модель вытяжки. Встроенные вытяжки бывают двух типов: встраиваемые в верхний шкаф (врезные) и скрытые (пружинные или телескопические). Для стандартных кухонь чаще всего используются врезные модели, которые монтируются внутрь корпуса шкафа и имеют съемную декоративную панель.

При выборе устройства обращайте внимание на ширину. Стандартные размеры — 45, 60 и 90 см. Ширина вытяжки должна соответствовать или быть больше ширины варочной поверхности, чтобы обеспечить эффективный захват загрязнённого воздуха. Например, если плита 60 см, вытяжка может быть 60 или 90 см, но не уже.

Мощность — ещё один ключевой параметр. Производительность измеряется в м³/ч и рассчитывается исходя из объёма кухни. Формула проста: объём помещения (длина × ширина × высота) × 10–12 (кратность воздухообмена). Для кухни 4×3×2,7 м потребуется вытяжка мощностью около 388 м³/ч. Лучше брать с запасом — минимум на 20% выше расчётного значения.

Тип управления также важен. Механическое управление дешевле и проще, но электронное (сенсорное или с ЖК-дисплеем) удобнее в использовании. Некоторые модели поддерживают подключение к системе «умный дом» — это особенно актуально для современных интерьеров.

Критерии выбора: таблица сравнения

Подготовка к монтажу: инструменты и требования

Перед началом работ необходимо убедиться, что шкаф подходит для установки вытяжки. Не каждый кухонный модуль способен выдержать вес устройства — обычно от 8 до 15 кг. Каркас должен быть прочным, без повреждений. Лучше, если задняя стенка шкафа выполнена из ДСП или МДФ толщиной не менее 16 мм.

Обратите внимание на наличие технологических отверстий. У большинства встроенных вытяжек есть специальные крепления и метки для разметки. Заранее проверьте комплектацию: должны быть кронштейны, саморезы, переходник для воздуховода, инструкция. Если чего-то нет — свяжитесь с продавцом.

Из инструментов вам понадобятся:

• Электродрель или шуруповёрт;
• Лобзик или циркулярная пила (для выпиливания отверстия);
• Уровень строительный;
• Рулетка и карандаш;
• Отвёртка крестовая;
• Ножницы по металлу (если нужно подогнать воздуховод).

Если вытяжка подключается к внешней вентиляции, заранее определите маршрут воздуховода. Он должен быть максимально коротким, без резких изгибов. Идеальный вариант — прямой канал диаметром 120–150 мм. Использование гофры допускается, но снижает производительность на 15–20%.

Правила пожаробезопасности и электробезопасности

Вытяжка работает в агрессивной среде: высокая температура, жир, пар. Поэтому соблюдение норм безопасности критично. Во-первых, между варочной панелью и нижним краем вытяжки должно быть не менее 65 см (для электрических плит) и 75 см (для газовых). Это требование указано в ГОСТ Р 52857-2011 и СНиП 41-01-2003.

Во-вторых, электропитание вытяжки должно быть организовано отдельной линией с автоматическим выключателем на 10 А и УЗО. Розетка должна быть скрыта в шкафу, но доступна для обслуживания. Ни в коем случае нельзя использовать удлинители или тройники.

Если вытяжка подключается к сети напрямую (без розетки), это должен делать квалифицированный электрик. Соединение выполняется через клеммы или гильзы с последующей изоляцией. Провод — медный, сечением не менее 1,5 мм².

Пошаговая инструкция по врезке вытяжки в шкаф

Шаг 1: Разметка и выпиливание отверстия

Установите шкаф на место, убедитесь, что он ровно стоит. Снимите дверцу и полки. Положите вытяжку на стол, измерьте её переднюю часть — это будет контур отверстия. Перенесите размеры на заднюю стенку шкафа, используя уровень.

Обычно вытяжка врезается снизу шкафа, но некоторые модели монтируются сзади. Ориентируйтесь на инструкцию. Выпиливайте отверстие лобзиком — начинайте с угловых отверстий для выхода пилки. Края зачистите наждачной бумагой.

Шаг 2: Установка кронштейнов

Приложите вытяжку к шкафу и закрепите кронштейны на корпусе устройства. Обычно они идут в комплекте и фиксируются саморезами. Убедитесь, что кронштейны расположены симметрично и не перекошены.

Шаг 3: Монтаж вытяжки в шкаф

Аккуратно вставьте вытяжку в шкаф, оперев на кронштейны. Зафиксируйте её саморезами через отверстия в корпусе. Проверьте горизонталь уровнем. Если есть лючок для доступа к фильтрам — он должен открываться свободно.

Шаг 4: Подключение воздуховода

Если используется отвод в вентиляцию, подключите гибкий или жёсткий воздуховод к патрубку вытяжки. Соединение герметизируется хомутом. Место выхода на улицу или в шахту должно быть защищено обратным клапаном — это предотвратит проникновение холодного воздуха и насекомых.

Шаг 5: Электрическое подключение

Подведите кабель к месту установки. Если есть розетка — подключите вилку. При прямом подключении зачистите провода, соедините фазу, ноль и землю, заизолируйте. Включите питание и протестируйте работу всех режимов.

Шаг 6: Установка декоративной панели

Закройте лицевую часть вытяжки декоративной решёткой или панелью. Она должна плотно прилегать, не болтаться. У некоторых моделей панель выдвигается автоматически при включении.

Распространённые ошибки и как их избежать

• Неправильная разметка. Ошибка даже в 5 мм может привести к перекосу. Всегда используйте уровень и дважды проверяйте размеры.
• Использование слабых креплений. Дешёвые саморезы могут не выдержать вес. Применяйте крепёж по дереву или ДСП, длиной 40–50 мм.
• Закрытие вентиляционного канала. Иногда при монтаже шкафа его задняя стенка перекрывает вентиляционное отверстие. Проверяйте доступ к вентиляции до установки мебели.
• Игнорирование заземления. Это создаёт риск поражения током. Даже если устройство кажется безопасным, заземление обязательно.
• Слишком длинный или изогнутый воздуховод. Чем больше изгибов — тем ниже производительность. Старайтесь сделать путь воздуха максимально прямым.

Экспертное мнение

«Сегодня всё больше людей выбирают встроенные решения, чтобы сохранить эстетику кухни. Но многие забывают, что встраивание — это не просто «вставить в шкаф», а комплексная задача. Нужно учитывать нагрузку на мебель, акустику, доступ к фильтрам и сервисным элементам. Например, если шкаф сделан из ЛДСП низкого качества, он может деформироваться под весом. Я рекомендую усиливать заднюю стенку фанерой 6–8 мм — это добавляет жёсткости и продлевает срок службы. Также важно предусмотреть люк для замены фильтров. Без него придётся снимать всю вытяжку каждые 3–6 месяцев.»

— Дмитрий Смирнов, технический консультант по бытовой технике, 15 лет в отрасли

Вопросы и ответы

Заключение

Врезка встроенной вытяжки в шкаф — это несложная, но ответственная задача, требующая внимания к деталям. От правильного выбора модели до точного монтажа и подключения — каждый этап влияет на долговечность и эффективность работы устройства. Соблюдение норм безопасности, использование качественных материалов и инструментов позволяет избежать типичных ошибок и получить надёжную систему вентиляции.

• Выбирайте вытяжку по ширине, мощности и типу отвода, ориентируясь на параметры вашей кухни.
• Подготавливайте шкаф заранее: проверьте прочность, наличие отверстий и доступ к вентиляции.
• Соблюдайте правила электробезопасности: отдельная линия, заземление, УЗО.
• Выполняйте монтаж пошагово, используя уровень и качественные крепления.
• Регулярно обслуживайте устройство: мойте фильтры, проверяйте герметичность соединений.
