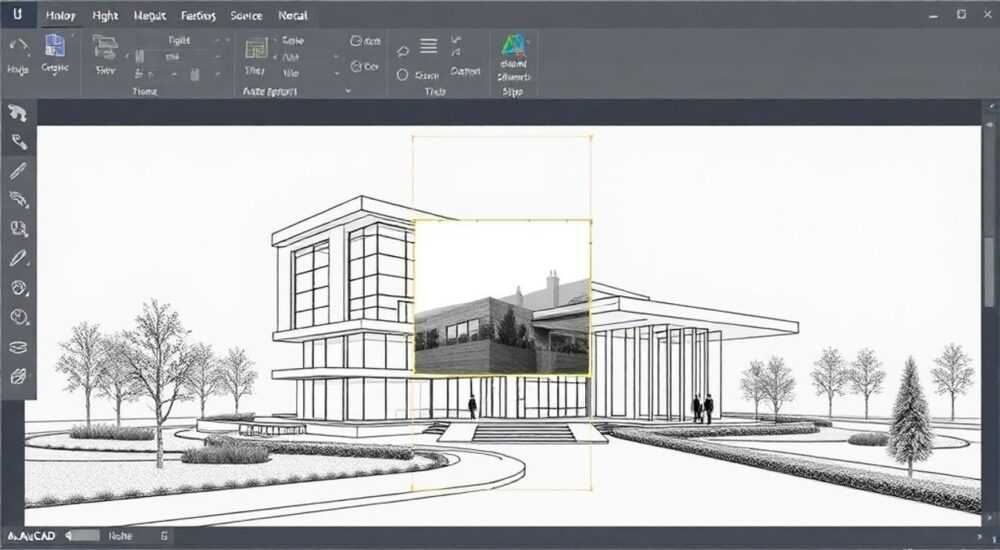

Как вставить файл jpg в автокад

Вставка изображений формата JPG в Autodesk AutoCAD — распространённая задача, с которой сталкиваются проектировщики, архитекторы и инженеры при работе над чертежами. Файлы JPG часто используются как подложка для обследований объектов, сканов старых планов или визуальных референсов. AutoCAD поддерживает растровые изображения через функцию «Подключение внешних ссылок» (XREF), позволяя вставлять JPG без потери качества исходного файла. Главное — правильно настроить масштаб, привязку и управление отображением.

Современные версии AutoCAD (2020–2026) обеспечивают стабильную работу с растровыми файлами, включая JPG, PNG, TIFF и BMP. В отличие от векторных данных, изображения не редактируются напрямую в AutoCAD, но могут быть использованы как фон для трассировки, контроль за геометрией или визуальная привязка к реальным объектам. Успешная интеграция зависит от понимания принципов управления растровыми подложками, настройки слоёв, прозрачности и привязки по координатам.

Команда IMAGEATTACH: пошаговая инструкция

Вставка JPG в AutoCAD начинается с команды IMAGEATTACH. Эта команда позволяет подключить растровое изображение как внешнюю ссылку, что обеспечивает гибкость и экономию места в чертеже. Подключённое изображение не встраивается напрямую в DWG-файл, а хранится отдельно, что уменьшает размер чертежа и позволяет обновлять оригинал без перезагрузки.

Для вызова команды можно воспользоваться несколькими способами:

• Нажать кнопку «Подключить» на вкладке «Вставить» ленты;
• Ввести в командной строке IMAGEATTACH и нажать Enter;
• Выбрать «Вставить» → «Растровое изображение» в меню «Внешние ссылки».

После запуска команды открывается диалоговое окно выбора файла. Найдите нужный JPG-файл, убедитесь, что фильтр файлов включает форматы изображений (*.jpg, *.jpeg, *.png и др.), затем выберите его и нажмите «Открыть».

Далее AutoCAD предложит указать параметры вставки:

1. Точка вставки — место, куда будет помещено изображение. Можно указать координаты вручную или щелкнуть мышью в области чертежа.
2. Масштаб — определяет размер изображения на чертеже. По умолчанию стоит 1, но для точного соответствия реальным размерам требуется корректировка.
3. Поворот — угол поворота изображения относительно оси X.

После подтверждения параметров изображение появится на чертеже. Оно отображается как объект, который можно перемещать, поворачивать и масштабировать. Однако важно помнить: даже если вы изменили положение изображения, его привязка к файлу остаётся активной. Это означает, что при повторном открытии чертежа AutoCAD попытается найти исходный JPG по указанному пути.

Альтернативные способы вставки

Помимо IMAGEATTACH, существуют и другие методы:

• Перетаскивание из проводника Windows — просто перетащите JPG-файл в окно AutoCAD. Программа автоматически выполнит команду подключения.
• Буфер обмена — скопируйте изображение из графического редактора (например, Paint или Photoshop) и вставьте в AutoCAD через Ctrl+V. Однако этот способ встраивает изображение напрямую, что увеличивает размер файла и лишает возможности обновления.

Масштабирование и позиционирование JPG

Одна из самых частых проблем — изображение вставлено, но не соответствует реальным размерам чертежа. Например, вы подключили фото фасада здания, но не можете точно нанести контуры стен. Решение — калибровка по известным размерам.

Для точного масштабирования используйте следующий алгоритм:

1. Определите на изображении два объекта с известным расстоянием между ними (например, ширину двери — 900 мм).
2. Используйте команду DIST (расстояние), чтобы измерить текущее расстояние между этими точками на экране.
3. Рассчитайте коэффициент масштабирования: реальное расстояние / измеренное расстояние.
4. Выделите изображение, введите команду SCALE, укажите базовую точку и введите рассчитанный коэффициент.

Если изображение необходимо привязать к географическим координатам (например, при работе с топопланами), используйте систему геопривязки AutoCAD. Команда GEOREFERENCING доступна в версиях AutoCAD Map 3D и Civil 3D, но в стандартном AutoCAD можно использовать плагины или сторонние инструменты.

Пример: привязка JPG-плана помещения

Представьте, что у вас есть скан плана квартиры в JPG. Вы знаете, что ширина гостиной — 4 метра. На изображении эта стена занимает 80 единиц AutoCAD.

• Измерьте расстояние: DIST → 80 единиц.
• Коэффициент масштаба: 4000 мм / 80 = 50.
• Выполните SCALE, укажите базовую точку (например, угол комнаты), введите 50.

Теперь 1 единица в AutoCAD = 50 мм, и всё чертёжное пространство соответствует реальным размерам.

Управление изображениями: слои, прозрачность, обрезка

После вставки JPG важно настроить его отображение. AutoCAD предоставляет мощные инструменты для управления видимостью, качеством и взаимодействием изображения с другими объектами.

Первое — размещение на отдельном слое. Создайте новый слой (например, 0_RASTER) и переместите туда изображение. Это позволит:

• Управлять видимостью (вкл/выкл слоя);
• Замораживать слой в определённых видовых экранах;
• Задавать цвет и прозрачность на уровне слоя.

Для настройки прозрачности:

1. Выделите изображение.
2. Откройте палитру «Свойства» (CTRL+1).
3. Найдите параметр «Прозрачность» и установите значение от 1 до 90%.

Прозрачность особенно полезна, когда вы накладываете чертёж поверх изображения и хотите видеть оба слоя одновременно.

Обрезка изображения (CLIP)

Часто требуется скрыть лишние части изображения. Например, на JPG есть поля, текст или ненужные зоны. Используйте команду IMAGECLIP:

• Введите IMAGECLIP, выберите изображение.
• Укажите новую границу: прямоугольник, многоугольник или использовать существующий полилинию.

Обрезка не удаляет данные — она лишь скрывает часть изображения. При необходимости обрезку можно сбросить командой DELETECLIP.

Типичные ошибки и как их избежать

Работа с JPG в AutoCAD сопряжена с рядом типичных проблем. Знание их причин и решений поможет избежать простоев.

Ошибка 1: Изображение не отображается при открытии чертежа.
Это происходит, когда AutoCAD не может найти исходный JPG-файл. Причина — изменение пути к файлу или его удаление.

Решение:

• Используйте команду XREF для проверки состояния подключений.
• Нажмите «Путь» и укажите новое местоположение файла.
• Храните изображения в той же папке, что и чертёж, или используйте сетевые пути с правами доступа.

Ошибка 2: Низкая производительность при большом количестве изображений.
JPG-файлы с высоким разрешением могут замедлять работу AutoCAD.

Решение:

• Оптимизируйте изображения перед вставкой: уменьшите разрешение до 150–300 DPI.
• Используйте режим «Контур» (Wireframe) при работе — растровые подложки тогда не рендерятся.
• Включите быстрое панорамирование: PAN будет показывать только рамки изображений.

Ошибка 3: Искажение при масштабировании.
При чрезмерном увеличении JPG теряет чёткость, так как это растровый формат.

Рекомендация:

• Не масштабируйте изображение более чем в 2–3 раза от исходного размера.
• Для детальной работы используйте исходные файлы с высоким DPI (не менее 300).

Продвинутые советы и практики

Для профессионалов, работающих с комплексными проектами, существуют дополнительные методики.

Автоматизация вставки через скрипты.
Если вы регулярно вставляете одни и те же типы изображений, создайте LISP-рутину или скрипт. Например, простой скрипт может автоматически подключать JPG с заданным масштабом и привязкой.

Использование DWF или PDF как промежуточного формата.
Иногда лучше конвертировать JPG в PDF, а затем подключить PDF как подложку. Это даёт преимущества:

• Лучшая производительность;
• Возможность многостраничного просмотра;
• Поддержка слоёв (если PDF векторный).

Совместная работа и облачные хранилища.
При работе в команде используйте общие папки (Google Drive, Dropbox, OneDrive). Но будьте осторожны: облачные пути могут меняться. Лучше использовать локальные сетевые диски или настраивать относительные пути в XREF.

Экспертное мнение

Вопросы и ответы

Заключение

Вставка JPG в AutoCAD — это не просто техническая операция, а важный этап подготовки чертежа, особенно при работе с реальными объектами. Правильное использование команды IMAGEATTACH, точная привязка по масштабу и координатам, а также грамотное управление отображением позволяют эффективно использовать растровые подложки без потери производительности.

• Используйте IMAGEATTACH вместо вставки через буфер.
• Всегда привязывайте изображение по известным размерам с помощью SCALE или ALIGN.
• Размещайте растровые подложки на отдельных слоях с настройкой прозрачности.
• Храните JPG-файлы в одной папке с чертежом для избежания потери связи.
• Оптимизируйте изображения по размеру и разрешению перед вставкой.
