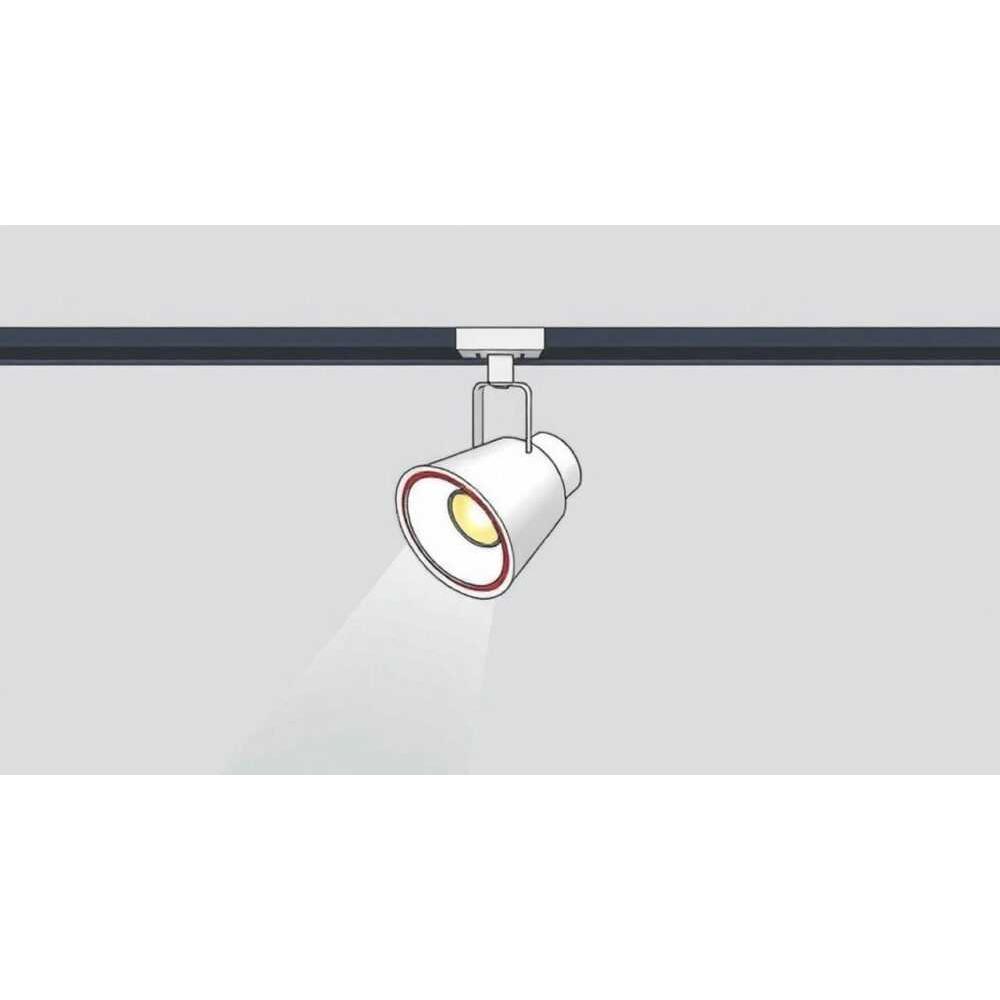

Как вставить светильник в шинопровод

Светильник в шинопровод устанавливается путем подключения к токонесущим жилам через специальный зажимной механизм, входящий в комплект модуля. Главное — соблюдать полярность (если требуется), использовать подходящий по типу светильник и отключать питание перед монтажом.

Что такое шинопровод и как он работает

Шинопровод — это система электропитания, состоящая из металлических шин, заключённых в изолированный корпус, по которому можно перемещать и подключать электрооборудование. В контексте освещения шинопровод чаще всего используется в торговых залах, выставочных пространствах, офисах и на производстве. Он позволяет гибко размещать светильники без прокладки дополнительной проводки, обеспечивая мобильность и эстетичный внешний вид.
Принцип работы основан на наличии токонесущих полос внутри профиля. К ним подключаются модули через специальные контактные пластины. Питание подаётся от распределительного щита, а нагрузка распределяется равномерно по всей длине линии. Существуют однофазные, двухфазные и трёхфазные системы, выбор зависит от мощности подключаемых приборов и требований к освещению.
Шинопроводы бывают потолочными, настенными и напольными. Наиболее распространены Т-образные, L-образные и прямые конфигурации. Материал корпуса — алюминий или пластик с высокой степенью защиты (IP44–IP65). Современные модели поддерживают не только освещение, но и подключение других устройств: экранов, зарядных станций, датчиков.

Типы светильников для шинопровода: как выбрать совместимый

Выбор светильника зависит от типа шинопровода, его конструкции и технических характеристик. Не все модули взаимозаменяемы, даже если они выглядят одинаково. Основные параметры, на которые стоит обратить внимание:

• Напряжение питания — 230 В (бытовое) или 110 В (коммерческое);
• Максимальная мощность на один модуль;
• Форма и размеры крепления;
• Наличие заземления;
• Степень защиты (IP-рейтинг);
• Поддержка диммирования и смарт-управления.

Существует три основных категории светильников:

1. Встраиваемые модули — устанавливаются внутрь профиля, часто используются в офисах. Имеют минималистичный дизайн и фиксируются защелками.
2. Подвесные светильники — крепятся к шинопроводу снизу, могут регулироваться по высоте. Подходят для ресторанов и холлов.
3. Поворотные споты — позволяют направлять свет под углом, идеальны для акцентного освещения витрин и экспонатов.

Пошаговая инструкция: как вставить светильник в шинопровод

Установка светильника в шинопровод — процесс, требующий внимания к деталям. Даже при простой конструкции ошибки могут привести к плохому контакту, перегреву или выходу из строя оборудования. Ниже — подробный алгоритм для стандартной системы 230 В.

Подготовка к монтажу

• Отключите питание на распределительном щитке. Используйте индикаторную отвёртку, чтобы убедиться, что напряжение отсутствует.
• Определите место установки светильника. Убедитесь, что шинопровод зафиксирован и не прогибается.
• Проверьте комплектацию: светильник, крепёж, переходник (если нужен), инструкцию.
• Подготовьте инструменты: отвёртку, уровень, изоленту, при необходимости — ключ для затяжки.

Шаг 1: Открытие доступа к шинам

В большинстве систем предусмотрена съёмная крышка или защитная планка. Аккуратно снимите её, не повреждая контакты. Некоторые модели имеют саморазжимающиеся зажимы, другие — требуют ручного открытия.

Шаг 2: Подключение контактной группы

Светильник оснащён контактными штырями или зажимами. Совместите их с токонесущими полосами внутри шинопровода. Обратите внимание на маркировку: L (фаза), N (ноль), PE (земля). Если полярность не соблюдена, возможны сбои в работе диммеров или LED-драйверов.

Шаг 3: Фиксация светильника

Плавно вставьте модуль в профиль. При правильной установке вы услышите характерный щелчок. Некоторые модели требуют затяжки винтов — делайте это равномерно, чтобы не деформировать корпус.

Шаг 4: Проверка и тестирование

После установки закройте крышку (если есть), включите питание и проверьте работу светильника. Убедитесь, что нет мерцания, посторонних шумов или нагрева в месте соединения.

Распространённые ошибки при монтаже и как их избежать

Даже опытные электрики допускают ошибки при работе с шинопроводами. Ниже — наиболее частые проблемы и пути их решения.

• Установка несовместимого светильника. Пример: попытка вставить модуль от системы 110 В в 230 В. Результат — перегрузка и выход из строя. Решение: всегда сверяться с маркировкой на корпусе.
• Недостаточное усилие при фиксации. Модуль «сидит» свободно, контакт прерывается. Это особенно опасно при вибрации (например, вблизи лифтов). Рекомендуется проверять плотность соединения вручную.
• Игнорирование заземления. В системах с металлическим корпусом заземление обязательно. Отсутствие PE-контакта повышает риск поражения током.
• Перегрузка шинопровода. Превышение допустимой нагрузки на метр (например, более 100 Вт/м) приводит к перегреву. Рассчитывайте общую мощность заранее.
• Монтаж под напряжением. Грубейшее нарушение ПУЭ. Даже при низком напряжении возможен пробой через инструмент.

Обслуживание и безопасность: что нужно знать после установки

Шинопровод — долговечная система, но требует периодического обслуживания. Особенно это касается объектов с высокой проходимостью или агрессивной средой (пыль, влага, перепады температур).
Рекомендуется проводить профилактические осмотры каждые 6–12 месяцев. Проверяйте:

• Надёжность крепления светильников;
• Состояние контактных групп (нет ли окисления);
• Целостность изоляции и корпуса;
• Работу автоматики (если используется датчик движения или диммирование).

Очистка выполняется сухой мягкой тканью. При сильном загрязнении допускается слегка влажная салфетка, но нельзя использовать абразивные чистящие средства. Запрещено смачивать контакты.
Для безопасной эксплуатации соблюдайте следующие правила:

• Не превышайте максимальную нагрузку на шинопровод;
• Не устанавливайте светильники с потребляемой мощностью выше указанной в паспорте;
• Не модифицируйте контактные группы самостоятельно;
• При ремонте или замене всегда отключайте питание.

Экспертное мнение

При выборе и монтаже шинопроводной системы важно руководствоваться не только ценой, но и долгосрочной надёжностью. Предпочтение стоит отдавать решениям от проверенных производителей: WAGO, Schneider Electric, Eaton, Busch-Jaeger. Они обеспечивают точную геометрию профиля и стабильный контакт.
Для интерьеров с повышенными требованиями к дизайну рекомендуются системы с минимальным зазором между модулями. Такие решения создают эффект «парящего света» и часто используются в бутиках и галереях.
При проектировании освещения учитывайте будущую гибкость. Например, оставьте запас по мощности на 20–30 %, чтобы можно было добавить светильники без замены шинопровода. Также продумайте точки подключения — они должны быть доступны для обслуживания.
Системы с цифровым управлением (DALI, KNX) позволяют интегрировать шинопровод в «умный дом». Это даёт возможность программировать сценарии освещения, экономить энергию и управлять светом удалённо.

Вопросы и ответы

Заключение

Установка светильника в шинопровод — это простой, но технологически точный процесс, который обеспечивает гибкость, безопасность и современный внешний вид освещения. Главное — соблюдать совместимость оборудования, правила электробезопасности и рекомендации производителя. Правильно смонтированная система прослужит десятилетия без сбоев.

• Всегда отключайте питание перед монтажом.
• Проверяйте совместимость светильника и шинопровода по маркировке.
• Соблюдайте максимальную нагрузку на погонный метр.
• Регулярно проводите профилактические осмотры.
• Используйте только сертифицированное оборудование от проверенных брендов.
