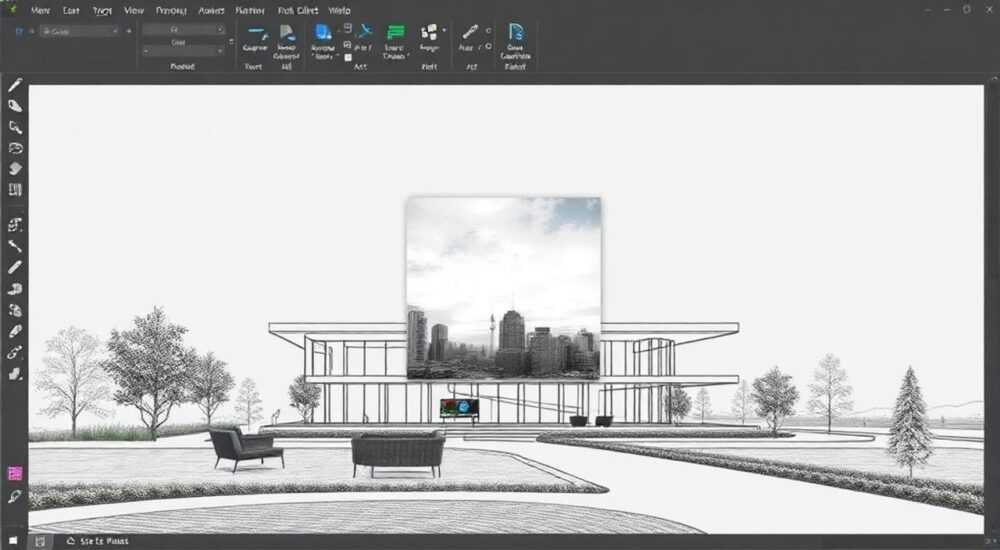

Как вставить в автокад фото

Вставка фотографий в AutoCAD — важный инструмент для архитекторов, проектировщиков и инженеров, позволяющий привязывать реальные изображения к чертежам. Это может быть снимок строительной площадки, фасада здания или ландшафта, который нужно использовать как подложку для точного позиционирования объектов. Процесс включает импорт изображения, настройку его масштаба, положения и прозрачности, а также корректную привязку к координатам чертежа.

Зачем вставлять фото в AutoCAD?

Интеграция фотографий в AutoCAD значительно расширяет возможности проектирования. Фотография служит наглядной основой для создания чертежей, особенно когда отсутствуют точные планы или требуется реконструкция существующих объектов. Архитекторы используют снимки фасадов для воссоздания деталей, ландшафтные дизайнеры — для анализа рельефа и размещения элементов озеленения.

Фото помогают согласовать проект с заказчиком, демонстрируя, как новая конструкция будет выглядеть на фоне реальной местности. Кроме того, при работе с BIM-моделями или 3D-визуализацией подложка позволяет точно располагать объекты в пространстве. Это особенно важно при модернизации инфраструктуры, ремонте зданий или создании умных городов.

Современные версии AutoCAD поддерживают множество форматов: JPEG, PNG, TIFF, BMP и другие. При этом важно понимать, что вставленное изображение — это не растровый слой, а внешняя ссылка (xref), которая не увеличивает размер чертежа, если хранится отдельно.

Способы вставки изображений в AutoCAD

Существует несколько методов добавления фото в чертёж. Каждый из них имеет свои особенности и подходит для разных задач.

• Команда ATTACH (Подложка) — наиболее правильный способ. Изображение вставляется как внешняя ссылка, что позволяет легко управлять её видимостью, масштабом и обновлением.
• Команда INSERT — используется реже, так как вставляет изображение как блок. Это менее гибкий вариант, особенно при работе с большими файлами.
• Перетаскивание из проводника Windows — самый быстрый, но не всегда надёжный способ. AutoCAD автоматически вызывает команду ATTACH, но контроль над параметрами ограничен.
• Через буфер обмена (Ctrl+V) — работает, но вставленное изображение может терять качество и не поддерживает привязку.

Для профессионального использования рекомендуется только первый метод — через команду ATTACH. Он даёт полный контроль над параметрами изображения и совместим со всеми функциями управления внешними ссылками.

Пошаговое руководство: как вставить фото в AutoCAD

Вот пошаговая инструкция, как правильно вставить изображение с помощью команды ATTACH.

1. Откройте чертёж в AutoCAD.
2. Перейдите на вкладку «Вставка» в ленте инструментов.
3. Нажмите кнопку «Подложка» (или введите в командной строке IMAGEATTACH).
4. В открывшемся окне выберите нужное изображение (JPEG, PNG и т.д.).
5. В диалоговом окне задайте параметры:
   • Вставить как: «Только ссылка» (рекомендуется);
   • Единицы: миллиметры (если чертёж в метрической системе);
   • Масштаб: установите значение 1;
   • Угол поворота: 0;
   • Точка вставки: укажите «Указать на экране».
6. Нажмите OK и щелкните мышью в нужном месте чертежа.

После вставки изображение можно перемещать, поворачивать и масштабировать с помощью ручек (grips) или команды MOVE, ROTATE, SCALE.

Настройка свойств изображения

После вставки важно проверить свойства изображения. Щёлкните правой кнопкой мыши по фото и выберите «Свойства». Здесь можно:

• Изменить яркость, контрастность и прозрачность;
• Включить или отключить отображение границ;
• Установить порядок наложения (поверх или под другие объекты);
• Задать клиппинг (обрезку области).

Масштабирование и выравнивание изображения

Правильный масштаб — ключ к точному проектированию. Если фото вставлено без соблюдения масштаба, все последующие измерения будут неверными.

Существует два основных способа масштабирования:

• По известному расстоянию — если на фото есть объект с известными размерами (например, дверь шириной 900 мм).
• По координатам GPS — если изображение содержит геоданные (EXIF-информацию).

Как масштабировать по известному отрезку

1. Используйте команду DIST (Расстояние), чтобы измерить на фото длину известного объекта.
2. Запомните полученное значение (например, 45 единиц в чертеже).
3. Введите команду SCALE.
4. Выберите изображение, нажмите Enter.
5. Укажите базовую точку (лучше — угол изображения).
6. В ответ на запрос масштаба введите формулу: 900/45 (реальный размер / измеренный), где 900 мм — ширина двери.

AutoCAD автоматически рассчитает коэффициент масштабирования и применит его.

Геопривязка фото: как привязать изображение к координатам

Геопривязка — это процесс сопоставления пикселей изображения с реальными координатами местности. Она необходима при работе с топографическими планами, спутниковыми снимками или аэрофотосъёмкой.

В AutoCAD нет встроенной функции геопривязки, как в GIS-системах, но можно использовать ручной метод с помощью нескольких опорных точек.

Алгоритм геопривязки

1. Определите на фото три или более точек с известными координатами (например, углы зданий, перекрёстки).
2. Вставьте изображение с масштабом 1 и углом 0.
3. Используйте команду ALIGN (Выравнивание).
4. Укажите первую пару точек: точка на фото → соответствующая точка в чертеже.
5. Повторите для второй и третьей пары.
6. Подтвердите преобразование.

Команда ALIGN одновременно перемещает, поворачивает и масштабирует изображение, обеспечивая высокую точность привязки.

Типичные ошибки и как их избежать

При работе с фото в AutoCAD пользователи часто сталкиваются с проблемами.

• Изображение не отображается — причина: повреждённый файл или неподдерживаемый формат. Решение: конвертируйте в JPG или PNG.
• Пропала подложка после открытия файла — файл изображения был перемещён. Решение: используйте менеджер внешних ссылок (XREF), чтобы переназначить путь.
• Фото мешает чертить — слишком яркое или непрозрачное. Решение: снизьте прозрачность до 50–70% в свойствах.
• Ошибки масштаба — использован произвольный масштаб. Решение: всегда масштабируйте по известному размеру.

Экспертное мнение

В последние годы AutoCAD активно интегрируется с облачными сервисами. Например, через Autodesk Docs можно хранить фото и подключать их напрямую, не скачивая на компьютер. Это особенно удобно при командной работе.

Также появилась поддержка DWFx и Point Cloud, что позволяет комбинировать фото с лазерным сканированием. Такой подход используется при реставрации исторических зданий, где точность имеет первостепенное значение.

Вопросы и ответы

Заключение

Вставка фото в AutoCAD — это не просто техническая операция, а важный этап подготовки качественного проекта. Правильно импортированное и привязанное изображение становится надёжной основой для проектирования, анализа и презентации решений. Главное — использовать команду ATTACH, контролировать масштаб и привязку, а также следить за целостностью ссылок.

• Всегда вставляйте фото через команду IMAGEATTACH.
• Масштабируйте изображение по известным размерам или с помощью команды ALIGN.
• Храните исходные файлы в одной папке с чертежом или используйте облачные ссылки.
• Применяйте прозрачность и клиппирование для удобства работы.
• Документируйте источник и параметры подложки для командной работы.
