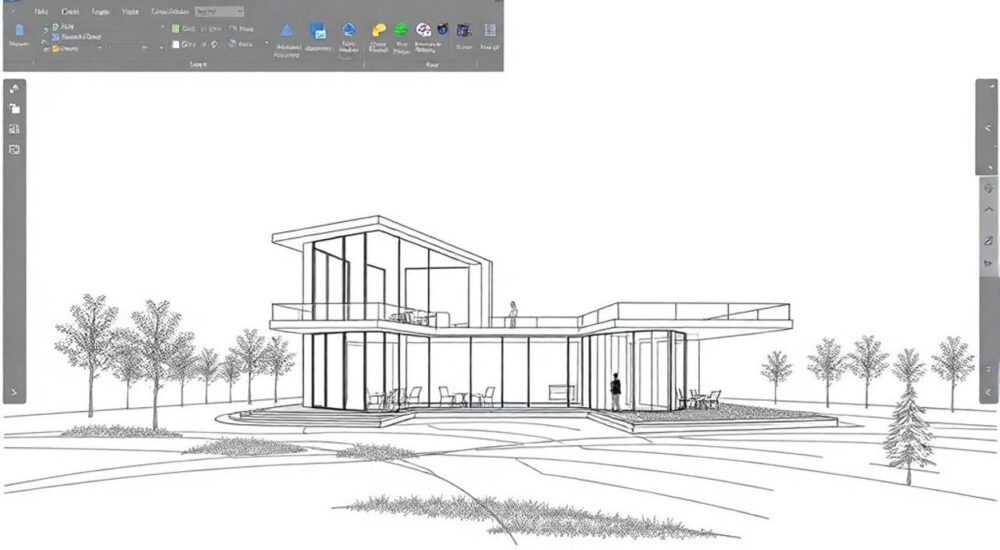

Как вставить вид на лист в автокаде

В AutoCAD вставка вида на лист — это ключевой этап подготовки чертежа к печати или экспорту. Она позволяет разместить модельные виды из пространства МОДЕЛЬ в пространство ЛИСТ с нужным масштабом, ориентацией и оформлением. Главное — использовать видовые экраны (viewport) в компоновке, чтобы контролировать отображение геометрии.

Что такое вид на листе в AutoCAD

В AutoCAD существует два основных пространства: МОДЕЛЬ и ЛИСТ (или компоновка). В пространстве МОДЕЛЬ создаётся геометрия — детали, здания, схемы. Пространство ЛИСТ предназначено для оформления чертежа: рамок, штампов, пояснений и, главное, представления модели в нужном виде.
Вид на листе — это фрагмент модели, отображаемый через видовой экран. Он может быть масштабирован, повернут, обрезан или оформлен отдельно. Это не копия объектов, а «окно» в пространство модели, позволяющее управлять тем, как пользователь видит чертёж при печати.
Каждый видовой экран работает как независимая камера, с которой можно изменять угол обзора, масштаб и даже слои. Это особенно важно при создании многостраничных проектов, где один и тот же объект должен отображаться под разными углами или в разных масштабах.

Как перейти в компоновку и создать вид

Перед вставкой вида необходимо перейти в пространство компоновки. По умолчанию в новых чертежах доступны листы Layout1 и Layout2. Чтобы активировать компоновку, щёлкните по соответствующей вкладке внизу интерфейса.
Если компоновки нет, её можно создать:

1. Щёлкните правой кнопкой по любой вкладке листа.
2. Выберите «Новый лист» → «Из шаблона» или «Пустой лист».
3. Укажите размер формата (A4, A3 и т.д.) и ориентацию (альбомная/книжная).

После перехода в компоновку вы увидите пустой лист с рамкой. Внутри этого пространства нужно создать видовой экран. Для этого:

• Перейдите на вкладку «Вид» → панель «Компоновка» → выберите «Новый видовой экран».
• Укажите форму: прямоугольник, круг, многоугольник.
• Задайте область размещения, щёлкнув и растянув рамку.

После создания видового экрана дважды щёлкните внутри него, чтобы активировать. Теперь любые действия будут влиять на содержимое модели, отображаемое в этом окне.

Создание и настройка видового экрана

Создание видового экрана — это только первый шаг. Далее его нужно настроить: задать масштаб, вид, уровень детализации и, при необходимости, скрыть лишние элементы.
Для управления видом используйте контекстное меню видового экрана:

• Активируйте экран (дважды щёлкните внутри).
• На панели «Вид» в строке состояния выберите предустановленный вид (например, «Сверху», «Спереди»).
• Используйте команду ZOOM (или колесо мыши), чтобы приблизить нужную часть.

Масштаб устанавливается через палитру свойств (Ctrl+1) или непосредственно в строке состояния. Например, выберите «Масштаб: 1:50» для архитектурного чертежа. AutoCAD автоматически рассчитает размеры относительно миллиметров или дюймов.

После настройки важно зафиксировать вид. Щёлкните правой кнопкой по границе видового экрана и выберите «Заблокировать вид». Это предотвратит случайное изменение масштаба или положения.

Масштабирование и выравнивание вида

Точный масштаб — основа профессионального чертежа. В AutoCAD есть несколько способов задать масштаб видового экрана:

1. Через строку состояния: после активации экрана выберите нужный масштаб из выпадающего списка.
2. Через команду: введите VIEWSIZE или ZOOM, затем укажите масштаб в формате «nX» (например, 0.5X для уменьшения).
3. По объекту: используйте ZOOM → «Объект», чтобы заполнить экран выбранным элементом.

Для точного выравнивания нескольких видов используйте привязку и сетку:

• Включите режим «Привязка» (F3) и «Орто» (F8).
• Используйте команду ALIGN или MOVE, чтобы совместить центры или края экранов.
• Для идеальной симметрии — примените команду ARRAY.

Если нужно, чтобы несколько видов имели одинаковый масштаб и ориентацию, используйте шаблон вида:

1. Настройте один экран вручную.
2. Выделите его, вызовите «Быстрые свойства».
3. Скопируйте параметры масштаба и вида, затем примените к другим экранам.

Распространённые ошибки и как их избежать

Даже опытные пользователи допускают типичные ошибки при работе с видами на листе. Их легко исправить, но лучше предотвратить заранее.

• Ошибка 1: Изменение модели из видового экрана. Когда вы активны в компоновке, но редактируете геометрию — это влияет на все виды. Решение: всегда проверяйте, активен ли экран, и помните, что модель — едина.
• Ошибка 2: Неправильный масштаб. Часто масштаб задаётся вручную без учёта единиц. Решение: используйте стандартные масштабы из списка AutoCAD, а не произвольные значения.
• Ошибка 3: Вид не фиксируется. После настройки масштаба пользователи забывают заблокировать экран. Результат — случайное масштабирование при прокрутке. Решение: сразу после настройки — блокировка.
• Ошибка 4: Перекрытие экранов. При наложении одного экрана на другой возникает путаница. Решение: используйте слои для управления видимостью границ экранов (слой VPORTS).

Проверочный чек-лист перед печатью

• Все видовые экраны заблокированы?
• Масштабы соответствуют штампу?
• Текст и размеры читаемы при печати?
• Границы экранов скрыты (если не нужны)?
• Формат листа и ориентация верны?

Продвинутые приёмы работы с видами

Для профессионалов доступны мощные инструменты, которые экономят время и повышают точность.
Именованные виды (Named Views) позволяют сохранять определённые ракурсы модели. Создайте вид в пространстве МОДЕЛЬ, сохраните его через «Вид» → «Именованные виды» → «Создать». Затем в компоновке просто вставьте этот вид в видовой экран — не нужно настраивать каждый раз вручную.
Аннотативные виды — особый тип, поддерживающий аннотации. При выборе масштаба текст, размеры и штриховки автоматически подстраиваются под текущий масштаб. Это критично для стандартов ГОСТ и ISO.
Динамические блоки в компоновках могут использоваться как «умные рамки» — например, автоматически меняющие размер под количество видов.

Мини-тест: Какой метод подходит вам?

• Нужно быстро вставить стандартный вид? → Используйте «Новый видовой экран» + предустановленный вид.
• Работаете с крупным проектом и часто переключаетесь между видами? → Настройте именованные виды.
• Готовите чертёж по ГОСТ с несколькими масштабами? → Включите аннотативные стили и масштабы.

Экспертное мнение

Она также отмечает, что в 2026 году Autodesk продолжает улучшать работу с компоновками: появились новые шаблоны, улучшенная работа с областями обрезки и интеллектуальные подсказки при масштабировании. Однако принципы остаются неизменными.

Вопросы и ответы

Заключение

Вставка вида на лист в AutoCAD — это не просто технический шаг, а важнейший элемент оформления чертежа. От того, насколько правильно вы организуете компоновку, зависит читаемость, соответствие стандартам и удобство при согласовании.

• Всегда работайте с видовыми экранами в компоновке, а не в модели.
• Устанавливайте масштаб через стандартные значения и фиксируйте его.
• Используйте именованные и аннотативные виды для сложных проектов.
• Блокируйте экраны после настройки, чтобы избежать сбоев.
• Подготавливайте шаблоны компоновок для повторного использования.
