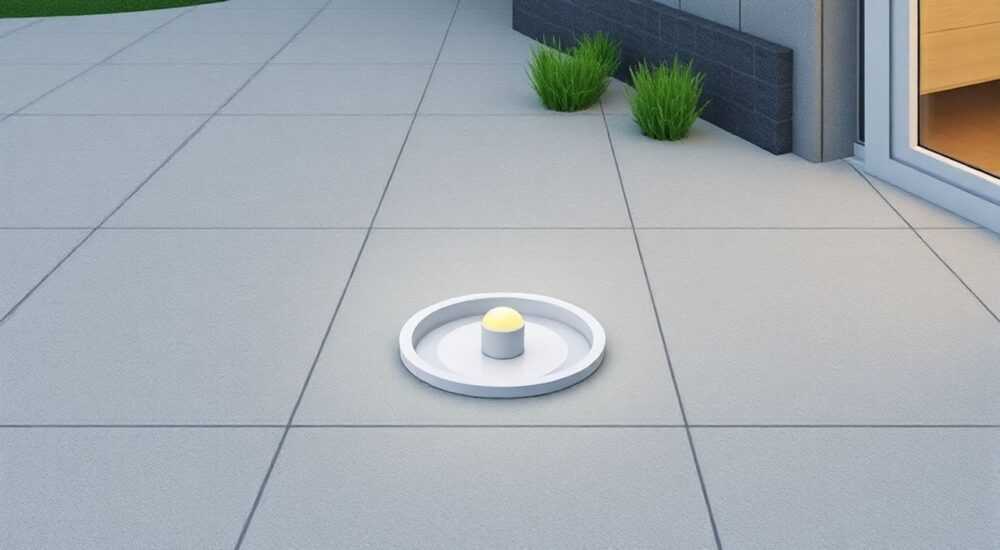

Как встроить уличный светильник в бетонный пол
Встроить уличный светильник в бетонный пол возможно только при правильной подготовке основания, использовании герметичных светильников с IP67 и выше, а также соблюдении технологии заливки и кабельной прокладки. Главное — планировать монтаж до заливки бетона, а не после.
При проектировании современных городских пространств, парков, дворов и коммерческих зон всё чаще возникает необходимость встроить уличный светильник прямо в бетонный пол. Такое решение не только эстетично — оно устраняет риск травм от выступающих элементов, снижает ветровую нагрузку и создаёт равномерное, направленное освещение без бликов. Однако процесс встраивания требует точного соблюдения технологий, выбора подходящих материалов и учёта эксплуатационных условий. Неправильно выполненный монтаж приводит к протечкам, коротким замыканиям, разрушению бетона и выходу светильника из строя уже через сезон. В этой статье мы детально разберём, как правильно встроить уличный светильник в бетонный пол, чтобы он служил десятилетиями.
Содержание статьи:
Подготовка основания и выбор светильника
Первый и самый критичный этап — выбор подходящего светильника. Не все уличные фонари годятся для встраивания в пол. Требования к устройству строгие: степень защиты не ниже IP67, корпус из нержавеющей стали или высокопрочного алюминиевого сплава, герметичные резиновые уплотнители на всех соединениях, устойчивость к циклическим нагрузкам (заморозка-оттаивание), а также термостойкая изоляция проводов. Лучшие решения — светильники с нижним креплением и съёмной верхней частью для обслуживания без демонтажа всей конструкции. Избегайте моделей с пластиковыми элементами — они хрупки при механическом воздействии и деформируются под температурными перепадами.
Подготовка основания начинается с разметки. Используйте шаблон светильника для точного выреза в опалубке. Глубина котлована должна превышать высоту светильника на 10–15 см — это пространство необходимо для укладки дренажного слоя и кабельного канала. Дно котлована утрамбовывается, засыпается 5–7 см щебня фракции 5–20 мм, затем — песок. Обязательно укладывается геотекстиль, чтобы предотвратить проседание и смешивание слоёв. Если грунт влажный или подземные воды близко — устраивается дренажная система с трубой и песчано-гравийным фильтром.
Полезно знать: В России более 68% отказов встроенных светильников происходят из-за отсутствия дренажа. Даже небольшое скопление влаги под корпусом приводит к коррозии и разрушению бетонного основания.
Пошаговая инструкция монтажа
Монтаж встраиваемого светильника — это не просто установка прибора в яму. Это комплексный процесс, требующий чёткой последовательности.
- Установите опалубку по шаблону светильника. Используйте водонепроницаемую фанеру или поликарбонат — они не впитывают влагу и легко снимаются.
- Закрепите корпус светильника на арматурной решётке, приваренной к стальным стержням, вмонтированным в бетонную подушку. Не используйте саморезы — они не выдерживают нагрузки.
- Протяните кабель через гофротрубу ПВХ диаметром 25–32 мм, заранее проложенную вдоль котлована. Труба должна выходить на уровень тротуара, а не в бетон — это обеспечит доступ для замены проводки.
- Подключите кабель к светильнику внутри герметичной клеммной коробки, установленной на уровне земли. Используйте клеммы с зажимами и термоусадкой.
- Проверьте герметичность всех соединений с помощью воздушного теста: закройте вход, подайте давление 0,5 бар — если давление не падает за 10 минут, система герметична.
- Установите защитную решётку из чугуна или нержавеющей стали — она должна выдерживать нагрузку до 1500 кг/м² (класс D400 по EN 124).
Важно: все работы проводятся при температуре от +5°C. При более низких показателях бетон не набирает прочность, а герметики теряют эластичность.
Прокладка кабеля и электропитание
Кабельная линия — слабое звено встроенной системы. Многие мастера ошибочно прокладывают кабель прямо в бетон, не используя защитную гофру. Это недопустимо: при малейшем повреждении изоляции влага проникает внутрь, вызывая короткое замыкание и разрушение бетона. Используйте только кабели с маркировкой ВВГнг-LS (негорючий, без выделения дыма и газов) или NYM. Сечение — не менее 2,5 мм² для одного светильника, 4 мм² — для групповых линий.
Рекомендуется использовать систему с напряжением 12 В постоянного тока (DC) и светодиодными модулями. Это снижает риск поражения током, уменьшает энергопотребление на 40% и продлевает срок службы светильника до 100 000 часов. Питание подаётся через герметичный трансформатор, установленный в водонепроницаемом боксе на глубине не менее 30 см от поверхности.
«При проектировании освещения всегда закладывайте запас мощности на 20–30%. Светодиоды со временем теряют яркость, а бетон может усадиться — это увеличивает сопротивление цепи.» — Алексей Миронов, инженер-электрик, 18 лет опыта в уличном освещении
Для автоматизации используйте датчики движения и фотореле. Они позволяют включать свет только при необходимости, снижая нагрузку на сеть и продлевая срок службы светодиодов.
Заливка бетона: ошибки и нюансы
Заливка бетона — момент, когда всё может пойти не так. Главная ошибка — заливка сразу после установки светильника без выдержки. Бетон должен быть марки не ниже М300 с добавлением пластификатора. Пропорции: цемент М500 — 1 часть, песок — 2,5, щебень — 3,5. Водоцементное отношение — не более 0,45. Избыток воды снижает прочность и вызывает трещины.
Перед заливкой убедитесь, что светильник жёстко зафиксирован и не сдвинется. Используйте деревянные распорки, привязанные к арматуре. Заливайте бетон слоями по 15–20 см, каждый из которых тщательно уплотняется вибратором. После заливки поверхность выравнивается, но не затирается — это нарушает структуру бетона.
Особое внимание — краям. Бетон должен плотно прилегать к корпусу светильника, без пустот. Используйте строительный герметик на силиконовой основе (например, SikaFlex-252) для обработки стыка между корпусом и бетоном. Это предотвратит проникновение влаги и обеспечит долговечность.
Полезно знать: После заливки бетон должен набирать прочность не менее 28 дней. Нагружать поверхность раньше — риск появления микротрещин и деформации корпуса.
Техническое обслуживание и диагностика
Встроенные светильники не требуют ежедневного ухода, но регулярная проверка обязательна. Раз в год проводите осмотр: очищайте решётку от грязи, проверяйте герметичность, измеряйте сопротивление изоляции мегаомметром (норма — не менее 1 МОм). При снижении яркости — проверьте драйвер и кабельные соединения.
Если светильник не включается, не пытайтесь вскрыть его под бетоном. Сначала проверьте питание на трансформаторе. Если проблема в кабеле — используйте кабельный детектор, чтобы найти место повреждения. В 80% случаев достаточно заменить только участок кабеля, не вскрывая весь пол.
Для диагностики используйте тепловизор: перегревающиеся участки указывают на плохой контакт или перегрузку. Установка системы мониторинга с GSM-модулем позволяет получать уведомления о сбоях в реальном времени — это особенно актуально для общественных пространств.
Проблема |
Вероятная причина |
Решение |
|---|---|---|
Светильник мигает |
Нестабильное напряжение, плохой контакт в клеммах |
Проверить трансформатор, заменить клеммы |
Потемнение бетона вокруг |
Протечка влаги через стык |
Перемазать герметиком, улучшить дренаж |
Светильник не включается |
Обрыв кабеля, выход из строя драйвера |
Прозвонить кабель, заменить драйвер |
Коррозия корпуса |
Низкое качество металла, отсутствие защитного покрытия |
Заменить светильник на модель с IP68 и алюминиевым сплавом |
Экспертное мнение
«Мы работаем с встроенными светильниками в парках Москвы и Санкт-Петербурга. Самая частая ошибка — экономия на дренаже. Люди думают: „всё равно бетон, зачем трубы?“. Но вода под давлением ищет путь. Через год — трещина, через два — обрушение. Правильный дренаж — это не трата денег, а инвестиция в безопасность.» — Елена Кузнецова, руководитель проектов по уличному освещению, «СветТехПроект»
По её опыту, лучшие результаты показывают системы с модульными светильниками, где верхняя часть (с линзой и LED-матрицей) крепится к нижней базе с помощью резьбового соединения. Такой подход позволяет заменить только световую часть за 15 минут, не трогая бетон. Это снижает стоимость обслуживания в 5 раз.
Вопросы и ответы
Можно ли встроить светильник в уже залитый бетон?
Технически — да, но крайне не рекомендуется. Для этого придётся выпиливать отверстие алмазной коронкой, что создаёт риск трещин. Затем нужно герметично закрыть стык, что почти невозможно без потери прочности. Лучше — установить наружный фонарь на постамент.
Какой минимальный уровень бетона нужен над светильником?
Не менее 10 см. Меньше — бетон трескается под нагрузкой. Для парковок и дорог — 15–20 см. Светильник должен быть полностью утоплен, а не выступать.
Какой тип кабеля лучше всего подходит?
ВВГнг-LS 3×2,5 или 3×4 мм² с двойной изоляцией. Для 12 В — NYM 2×2,5. Кабель должен быть уложен в гофротрубу ПВХ с диаметром минимум 25 мм.
Нужно ли заземлять встроенный светильник?
Обязательно. Заземление — не просто требование ПУЭ, а защита от перенапряжений и молний. Подключайте корпус к контуру заземления здания или отдельному заземлителю (глубина — не менее 1,5 м).
Сколько прослужит встроенный светильник?
При правильной установке — 15–25 лет. Светодиоды служат до 100 000 часов, корпус — до 50 лет. Ключевой фактор — качество монтажа и дренажа, а не цена светильника.
Заключение
Встраивание уличного светильника в бетонный пол — это не просто установка прибора, а инженерная задача, требующая комплексного подхода. От правильного выбора материала до точной технологии заливки — каждый этап влияет на срок службы и безопасность. Экономия на дренаже, герметике или кабеле обернётся дорогостоящим ремонтом через год. Лучшая стратегия — инвестировать в качество на этапе проектирования.
Помните: встроенный светильник — это часть архитектуры, а не просто источник света. Он должен работать безотказно, безопасно и эстетично десятилетиями. Только тщательная подготовка и соблюдение технологий гарантируют этот результат.
- Используйте светильники с IP67–IP68 и корпусом из нержавеющей стали или алюминиевого сплава.
- Обязательно устраивайте дренаж и герметизируйте стыки с бетоном.
- Прокладывайте кабель только в гофротрубе, не вбивайте его в бетон.
- Заливайте бетон марки М300+, выдерживайте 28 дней до нагрузки.
- Проводите ежегодный осмотр и используйте системы мониторинга для общественных зон.
