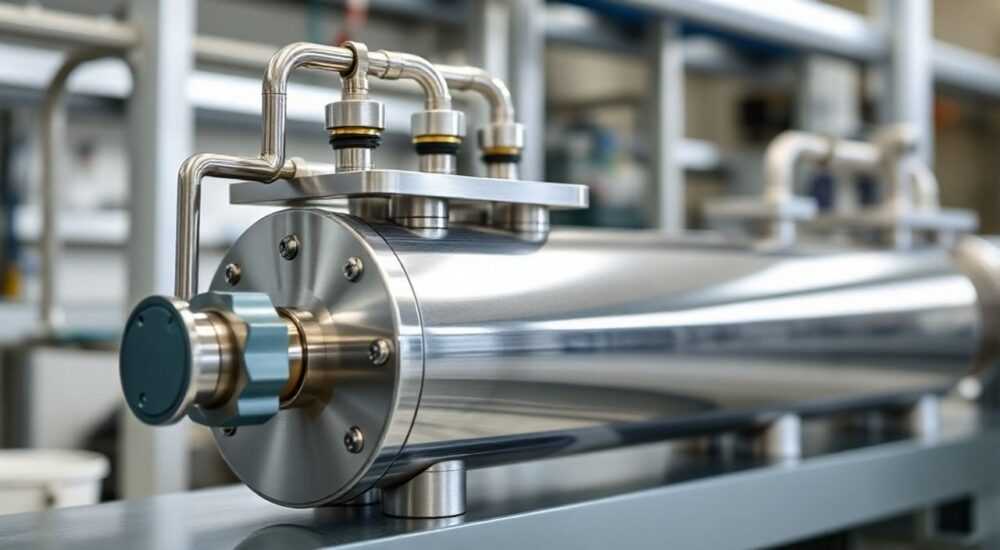

Как выглядит гидрострелка

Гидрострелка — это важный элемент современных систем отопления, особенно в сложных схемах с несколькими контурами и насосами. Её основная функция — гидравлическое разделение потоков теплоносителя, что позволяет стабилизировать работу оборудования, снизить риск гидроударов и повысить общую эффективность системы. Несмотря на простоту конструкции, понимание её назначения и правильного применения критически важно для проектирования и эксплуатации надежного отопления.

Что такое гидрострелка и зачем она нужна

Гидрострелка, или гидравлический разделитель, — это пассивный элемент системы отопления, выполняющий функцию гидравлического буфера между источником тепла (котлом) и контурами потребления (радиаторы, тёплый пол, бойлер). В системах с одним насосом она может казаться лишней, но при наличии нескольких циркуляционных насосов разного назначения её роль становится ключевой. Без гидрострелки насосы могут «мешать» друг другу, создавая перепады давления и снижая КПД всей системы.

Основное назначение гидрострелки — выравнивание гидравлических режимов. Она позволяет котловому насосу работать в стабильном режиме, независимо от того, включены ли контурные насосы. Это особенно важно для конденсационных котлов, которым требуется постоянный расход теплоносителя для предотвращения температурных стрессов и образования конденсата вне теплообменника. Кроме того, гидрострелка способствует удалению воздуха и шлама из системы.

В современных домах с разветвлённой системой отопления — например, с радиаторным контуром, тёплыми полами и бойлером ГВС — гидрострелка становится практически обязательным элементом. Она упрощает балансировку, повышает комфорт и продлевает срок службы оборудования. Многие производители котельного оборудования рекомендуют использовать гидрострелку даже при двух контурах, если они имеют разные гидравлические сопротивления.

Устройство и принцип работы гидрострелки

Конструктивно гидрострелка представляет собой отрезок толстостенной трубы — чаще всего стальной или нержавеющей, реже — полипропиленовой для небольших систем. Форма может быть вертикальной или горизонтальной, хотя вертикальное исполнение встречается чаще благодаря лучшему отделению воздуха и грязи. По бокам располагаются патрубки: два сверху и снизу — для подключения к котлу, а по бокам — для контуров потребления.

Принцип работы основан на разнице скоростей теплоносителя внутри гидрострелки и в магистралях. Диаметр гидрострелки подбирается так, чтобы скорость потока в ней была минимальной — около 0,1 м/с. При такой скорости создаётся зона гидравлической нейтральности: насосы контуров могут забирать воду, не влияя на работу котлового насоса. Если расходы совпадают, теплоноситель просто циркулирует через гидрострелку без смешения.

Когда расход со стороны котла больше, чем суммарный расход контуров, избыток воды циркулирует через гидрострелку, охлаждается и возвращается в котёл. Это предотвращает слишком высокую температуру обратки, что критично для конденсационных котлов. Если же контуры потребляют больше, чем даёт котёл, недостающий объём компенсируется за счёт воды из гидрострелки, которая постепенно остывает.

Когда нужна гидрострелка: критерии установки

Не каждая система отопления требует гидрострелки. Её установка оправдана в следующих случаях:

• Наличие трёх и более циркуляционных насосов;
• Использование конденсационного котла с требованием к минимальному расходу и защите от холодной обратки;
• Существенная разница в расходах между котловым и контурными насосами;
• Сложная разветвлённая схема с тёплыми полами, буферной ёмкостью и ГВС;
• Необходимость в балансировке и стабилизации давления.

Если в доме только один контур радиаторного отопления и один насос, гидрострелка, как правило, не нужна. Однако при добавлении второго насоса — например, для тёплого пола — уже стоит задуматься о её установке. Особенно если насосы имеют разную производительность или включаются несинхронно.

Один из ключевых показателей — разница в расходе более чем на 20%. Например, котловой насос качает 2,5 м³/ч, а контур тёплого пола — 1,8 м³/ч. Такой дисбаланс может вызвать проблемы с циркуляцией и перегревом котла. Гидрострелка устраняет этот дисбаланс, обеспечивая свободный обмен теплоносителем.

Расчет параметров гидрострелки: диаметр, высота, подключение

Правильный расчёт — залог эффективной работы гидрострелки. Главный параметр — внутренний диаметр трубы. Он определяется по формуле:

D = √(4 × G / (π × v × 3600))

где G — максимальный расход теплоносителя (м³/ч), v — допустимая скорость (0,1–0,2 м/с), π ≈ 3,14.

На практике часто используют упрощённые таблицы. Например, при расходе до 1,5 м³/ч достаточно диаметра 60 мм, до 3 м³/ч — 89 мм, до 5 м³/ч — 108 мм. Высота гидрострелки должна быть не менее 4–5 диаметров для эффективного отделения воздуха. Минимальная высота — 300 мм, оптимальная — 500–700 мм.

Подключение и расположение патрубков

Стандартная схема подключения:

• Снизу — подача от котла;
• Сверху — обратка к котлу;
• Сбоку — подключение контуров (обычно ниже уровня подачи);
• Сверху — автоматический воздухоотводчик;
• Снизу — сливной кран для удаления шлама.

Важно соблюдать расстояние между патрубками: не менее 10 диаметров трубы по вертикали между подачей и обраткой. Это предотвращает прямой проток и обеспечивает полноценное гидравлическое разделение.

Виды и конструкции гидрострелок: выбор подходящего варианта

Гидрострелки бывают заводского и самодельного изготовления. Заводские модели — это готовые модули из нержавеющей стали с возможностью подключения манометров, термометров, воздухоотводчиков и сливных кранов. Они герметичны, долговечны и соответствуют нормам безопасности. Самодельные гидрострелки изготавливают из труб, но требуют точной сборки и контроля качества сварки.

По форме различают:

• Вертикальные — наиболее распространённые, обеспечивают естественное отделение воздуха и грязи;
• Горизонтальные — применяются при ограниченном пространстве, но хуже удаляют воздух;
• Угловые — редкие решения для сложных монтажных условий.

Также существуют универсальные гидрострелки с фланцами под разные диаметры и резьбы. Некоторые модели оснащены теплоизоляцией для снижения теплопотерь. Для систем с буферной ёмкостью выпускаются гидрострелки с увеличенным объёмом — они одновременно играют роль небольшого аккумулятора тепла.

Установка и подключение: пошаговая инструкция

Шаги монтажа гидрострелки

1. Выберите место — рядом с котлом, в котельной, с доступом для обслуживания.
2. Закрепите гидрострелку на кронштейнах или стойках вертикально (предпочтительно).
3. Подключите котловую подачу к нижнему патрубку, обратку — к верхнему.
4. Подсоедините контурные линии к боковым патрубкам, соблюдая уровни.
5. Установите воздухоотводчик сверху и сливной кран снизу.
6. Проверьте герметичность, заполните систему водой, удалите воздух.
7. Запустите систему и проверьте работу всех насосов.

При подключении используйте гибкие переходники для снижения вибраций. Все резьбовые соединения уплотняйте льном или фторопластовой лентой. После монтажа обязательно проведите пробный запуск при разных режимах работы насосов.

Типичные ошибки монтажа и как их избежать

• Слишком малый диаметр. Приводит к высокой скорости потока и потере функции разделения. Решение — пересчитать и заменить.
• Неправильная ориентация. Установка «вверх ногами» нарушает движение воздуха. Проверяйте маркировку или схему.
• Отсутствие воздухоотводчика. Воздух скапливается в верхней части, блокируя поток. Всегда устанавливайте автоматический клапан.
• Близкое расположение патрубков. Менее 10 диаметров — риск короткого замыкания потока. Соблюдайте стандарты.
• Игнорирование сливного крана. Без него невозможно очистить систему от шлама. Обязательный элемент.

Гидрострелка с коллектором: комбинированные решения

Для удобства монтажа выпускаются гидроколлекторы — устройства, совмещающие гидрострелку и распределительный коллектор. Они позволяют подключить несколько контуров к одной вертикальной конструкции, экономя место и упрощая балансировку. Часто такие модули оснащены расходомерами, термометрами и регулирующими вентилями.

Преимущества:

• Компактность;
• Упрощённый монтаж;
• Централизованное управление температурой;
• Лучшая визуальная диагностика системы.

Недостатки — высокая стоимость и меньшая гибкость при модернизации. Если вы планируете менять количество контуров, лучше выбрать раздельные элементы.

Экспертное мнение

Он также отмечает рост популярности гидроколлекторов в загородном жилье: «Клиенты ценят порядок в котельной. Когда всё собрано в одном блоке — и гидрострелка, и коллекторы, и датчики — система выглядит профессионально и внушает доверие.»

Вопросы и ответы

Заключение

Гидрострелка — это не просто кусок трубы, а важнейший элемент гидравлической стабильности системы отопления. Её правильный расчёт и установка позволяют избежать множества проблем: от перегрева котла до шума в трубах и неравномерного прогрева помещений. Особенно актуальна она в современных домах с несколькими контурами и высокими требованиями к комфорту.

• Гидрострелка обеспечивает гидравлическое разделение потоков между котлом и контурами.
• Диаметр рассчитывается по скорости теплоносителя — не более 0,1–0,2 м/с.
• Вертикальная установка предпочтительна для удаления воздуха и шлама.
• Обязательно наличие воздухоотводчика и сливного крана.
• В сложных системах выгодно использовать гидроколлекторы.
