Как выглядит паровой котел

Паровой котел — это промышленное или отопительное устройство, предназначенное для генерации пара за счет нагрева воды. Он представляет собой сложную систему, включающую топку, теплообменник, барабаны (в водотрубных моделях), дымогарные и жаровые трубы (в жаротрубных), а также систему автоматики и безопасности. Внешне паровой котел может выглядеть как массивный металлический цилиндр или прямоугольная конструкция из стали, покрытая теплоизоляцией и подключённая к трубопроводам подачи воды, отвода пара и удаления дымовых газов.

Устройство парового котла: основные компоненты

Паровой котел состоит из нескольких ключевых узлов, каждый из которых выполняет строго определённую функцию. Основой является корпус — стальной сосуд, рассчитанный на высокое давление. Внутри него происходит процесс теплопередачи: от продуктов сгорания топлива к воде. В зависимости от типа котла, этот процесс реализуется по-разному, но общие элементы остаются неизменными.
Первый важный элемент — топка. Здесь сжигается топливо: газ, мазут, уголь или биомасса. Температура в зоне горения может достигать 1300–1500 °C. Продукты сгорания проходят через дымогарные трубы (в жаротрубных котлах) или омывают поверхности нагрева (в водотрубных), передавая тепло воде. Для эффективного сжигания устанавливается горелка с системой подачи воздуха и контроля пламени.
Второй ключевой узел — барабаны (в водотрубных котлах) или камера сгорания (в жаротрубных). В них происходит испарение воды. Пар, образующийся над уровнем воды, собирается в верхней части и выводится через паропровод. Чтобы исключить выброс влаги вместе с паром, устанавливают пароотделители — сепарационные устройства, задерживающие капли воды.
Третий элемент — экономайзер. Это теплообменник, расположенный на выходе дымовых газов. Он предварительно нагревает питательную воду, поступающую в котёл, за счёт остаточного тепла уходящих газов. Это повышает общий КПД системы на 5–15%. Аналогично работает воздухоподогреватель, который использует тепло дымовых газов для подогрева вторичного воздуха, улучшая горение.
К системе относятся и вспомогательные компоненты:

• Питательные насосы — подают воду под давлением;
• Датчики уровня, давления и температуры — обеспечивают контроль параметров;
• Предохранительные клапаны — срабатывают при превышении давления;
• Система продувки — удаляет шлам и соли из нижних точек котла.

Материалы и защита

Корпус котла изготавливается из высококачественной котельной стали (например, марки 20К или 16ГС), способной выдерживать высокое давление и температурные нагрузки. Внутренние поверхности часто покрываются антикоррозийными составами. Снаружи котёл закрывается теплоизоляционным слоем — минеральной ватой или керамическим волокном — и обшивается металлическим кожухом. Это снижает теплопотери и повышает безопасность обслуживания.

Типы паровых котлов: классификация по конструкции и назначению

Паровые котлы делятся на несколько категорий в зависимости от конструкции, принципа действия, вида топлива и назначения. Понимание различий помогает выбрать подходящую модель и правильно интерпретировать её внешний вид.
Первая крупная классификация — по схеме движения сред:

• Жаротрубные (пожаротрубные) — дымовые газы движутся внутри труб, окруженных водой. Обычно имеют цилиндрическую форму и применяются в малых и средних установках.
• Водотрубные — вода движется внутри труб, а снаружи их омывают горячие газы. Более производительны, используются на ТЭЦ и в промышленности.

Ещё одна классификация — по давлению пара:

По способу организации циркуляции различают:

• Естественная циркуляция — за счёт разницы плотности воды и пароводяной смеси;
• Принудительная (помпажная) — с использованием циркуляционных насосов;
• Прямоточные — вода проходит однократно, без естественного циркуляционного контура.

По виду топлива котлы могут быть:

• Газовыми;
• Жидкотопливными (мазут, дизель);
• Твердотопливными (уголь, дрова, пеллеты);
• Электрическими;
• Комбинированными (газ + мазут).

Особенности конструкций

Жаротрубные котлы часто имеют горизонтальное исполнение — длинный цилиндр с торцевыми крышками. Горелка устанавливается с одной стороны, дымосос — с другой. Такие котлы просты в монтаже и обслуживании, но ограничены по мощности (обычно до 40 т/ч пара).
Водотрубные котлы — более сложные. Их конструкция напоминает каркас из труб, собранных в экраны. Барабаны сверху и снизу соединяются трубами, по которым циркулирует рабочая среда. Они могут быть вертикальными или иметь П-, Т- или А-образную компоновку. Применяются на крупных предприятиях.

Внешний вид и габариты: что нужно знать при осмотре

На первый взгляд, паровой котел может показаться просто большим металлическим ящиком или бочкой. Однако внимательный осмотр позволяет определить его тип, состояние и даже примерную мощность. Внешний вид зависит от возраста, производителя, условий эксплуатации и степени модернизации.

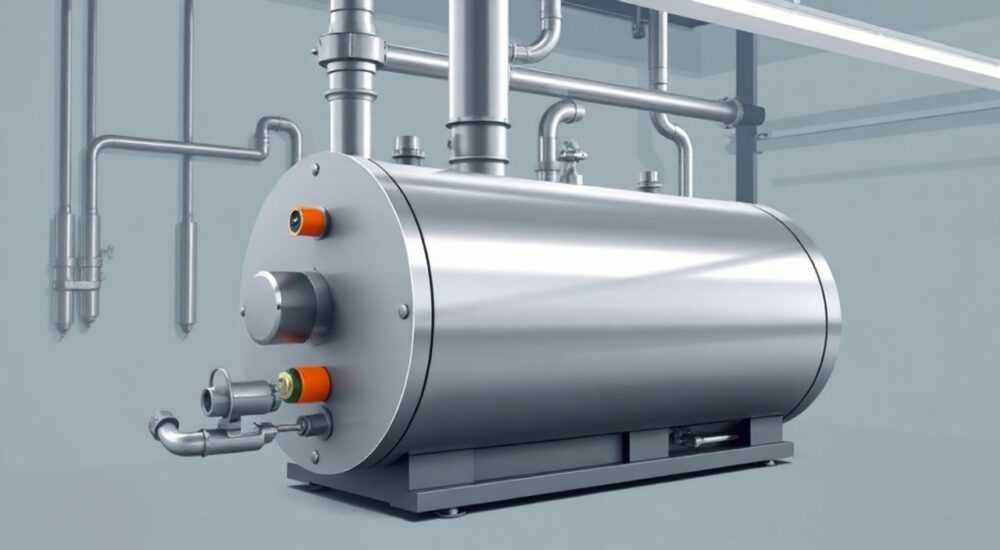

Типичный современный жаротрубный котел — это горизонтальный цилиндр диаметром от 1 до 3 метров и длиной до 8 метров. На одной стороне — горелка, подключённая к газопроводу или мазутной линии. На противоположной — дымовой патрубок, соединённый с дымоходом. Сверху — предохранительные клапаны и манометры. Сбоку — люки для осмотра и чистки труб.
Водотрубные котлы выглядят как стальная конструкция из множества труб, собранных в панели. Они занимают больше места, но позволяют достичь высоких параметров пара. Часто такие котлы устанавливаются в котельных залах с высокими потолками. Спереди — панель управления, сбоку — лестницы и площадки для обслуживания.
Цвет и состояние внешней обшивки тоже многое говорят:

• Белый или серебристый кожух — современный котёл с качественной теплоизоляцией;
• Ржавчина, вздутия, следы краски — признак старения или плохого обслуживания;
• Много дополнительных проводов и временных соединений — возможны проблемы с автоматикой.

Габариты и вес

Размеры напрямую зависят от мощности. Например:

• Котёл на 1 т/ч пара — длина до 4 м, вес около 3 т;
• Котёл на 10 т/ч — длина до 8 м, вес 12–15 т;
• Котёл на 50 т/ч — уже водотрубный, занимает помещение 10×6 м, вес до 50 т.

При размещении важно учитывать свободное пространство вокруг для обслуживания — не менее 0,8–1 м с каждой стороны. Также необходимо предусмотреть проход для демонтажа горелки и чистки труб.

Принцип работы: как из воды получается пар

Работа парового котла — это циклический процесс преобразования воды в пар с последующим использованием энергии. Начинается он с подачи питательной воды, прошедшей подготовку (деаэрацию и умягчение). Вода поступает в котёл под давлением, превышающим рабочее, чтобы исключить самопроизвольное вскипание в трубопроводах.
Внутри котла вода нагревается до температуры насыщения, соответствующей данному давлению. Например, при 1 МПа температура кипения составляет около 180 °C. При дальнейшем подводе тепла вода переходит в паровую фазу. В жаротрубных котлах это происходит в основном объеме воды, в водотрубных — в подъёмных трубах.
Пар отделяется от воды в верхнем барабане или паросборнике. Затем он проходит через пароотделители и, при необходимости, пароперегреватели — зоны, где пар дополнительно нагревается до 250–450 °C. Перегретый пар имеет большую энергию и не конденсируется при транспортировке.
Отработанные дымовые газы, теряя тепло, уходят в дымоход. Современные котлы оснащаются рекуператорами и экономайзерами, которые используют остаточное тепло для повышения КПД. У современных газовых котлов КПД достигает 92–95%.

Цикл эксплуатации

Полный цикл включает:

1. Подготовка: проверка уровня воды, состояния автоматики, давления в системах.
2. Розжиг: автоматический запуск горелки, контроль пламени.
3. Работа: стабильная выработка пара, регулирование мощности по нагрузке.
4. Останов: плавное снижение температуры, продувка, консервация (при длительной остановке).

Как выбрать подходящий паровой котел: ключевые критерии

Выбор парового котла — ответственный шаг, влияющий на эффективность, безопасность и стоимость эксплуатации. Главные параметры, которые нужно учитывать:

• Паропроизводительность — количество пара в час (кг/ч или т/ч). Рассчитывается исходя из технологических нужд и потерь в сети.
• Рабочее давление — должно соответствовать требованиям оборудования, использующего пар.
• Тип топлива — выбирается по доступности и стоимости. Газ — самый чистый и удобный, но не везде доступен.
• КПД — чем выше, тем меньше расход топлива. Современные котлы — от 90% и выше.
• Автоматизация — наличие PLC-систем управления, дистанционного мониторинга и аварийных блокировок.

Также важно учитывать:

• Габариты и вес — хватит ли места в помещении?
• Требования к фундаменту и вентиляции;
• Стоимость монтажа и пусконаладочных работ;
• Наличие сервисной поддержки и запчастей.

Чек-лист выбора

Перед покупкой проверьте:

• Соответствие котла техническому регламенту ТР ТС 032/2013 (давление, безопасность);
• Наличие паспорта и сертификатов;
• Гарантийные обязательства производителя;
• Отзывы пользователей и опыт эксплуатации аналогичных моделей.

Обслуживание и безопасность: правила эксплуатации

Паровой котёл — оборудование повышенной опасности. Его неправильная эксплуатация может привести к взрыву. Поэтому соблюдение правил технического обслуживания и контроля крайне важно.
Регулярное обслуживание включает:

• Ежесменную проверку уровня воды, давления, состояния пламени;
• Еженедельную чистку горелки и контроль герметичности соединений;
• Ежемесячную проверку предохранительных клапанов и датчиков;
• Ежегодную внутреннюю и наружную ревизию, гидравлические испытания.

Также необходимо:

• Контролировать качество питательной воды — жёсткость, содержание кислорода;
• Проводить периодическую продувку для удаления шлама;
• Хранить журнал эксплуатации с записями всех операций и замечаний.

Типичные ошибки

• Игнорирование автоматики — попытки «подправить» работу вручную.
• Работа с пониженным уровнем воды — главная причина аварий.
• Отсутствие своевременной чистки — снижает КПД и вызывает локальный перегрев.
• Использование неквалифицированного персонала — эксплуатацию должен вести обученный специалист.

Экспертное мнение

Современные паровые котлы — это не просто источник тепла, а элемент цифровой энергосистемы. Ведущие производители внедряют IoT-решения: датчики в реальном времени передают данные в облачную платформу, где анализируется эффективность, прогнозируются поломки и оптимизируется режим работы.

Также наблюдается тренд на использование альтернативных видов топлива: биомассы, пеллет, синтетического газа. Это снижает углеродный след и зависимость от ископаемого топлива.

Вопросы и ответы

Заключение

Паровой котёл — это сложное инженерное сооружение, играющее ключевую роль в промышленности, энергетике и некоторых сферах ЖКХ. Его внешний вид, конструкция и принцип работы напрямую зависят от назначения, мощности и технологии. Понимание устройства и принципов функционирования помогает не только в выборе, но и в безопасной эксплуатации.
Современные тенденции — это цифровизация, повышение КПД, использование экологичных видов топлива и интеграция в умные энергосистемы. Однако базовые правила остаются неизменными: регулярное обслуживание, контроль параметров и работа только обученным персоналом.

• Паровой котёл — это не просто ёмкость, а комплексная система с теплообменниками, автоматикой и системами безопасности.
• Основные типы — жаротрубные и водотрубные; выбор зависит от мощности и условий эксплуатации.
• КПД, тип топлива, автоматизация и соответствие нормам — ключевые критерии выбора.
• Безопасность обеспечивается регулярным обслуживанием, контролем уровня воды и работой квалифицированного персонала.
• Будущее за «умными» котлами с IoT-мониторингом и использованием возобновляемых источников энергии.
