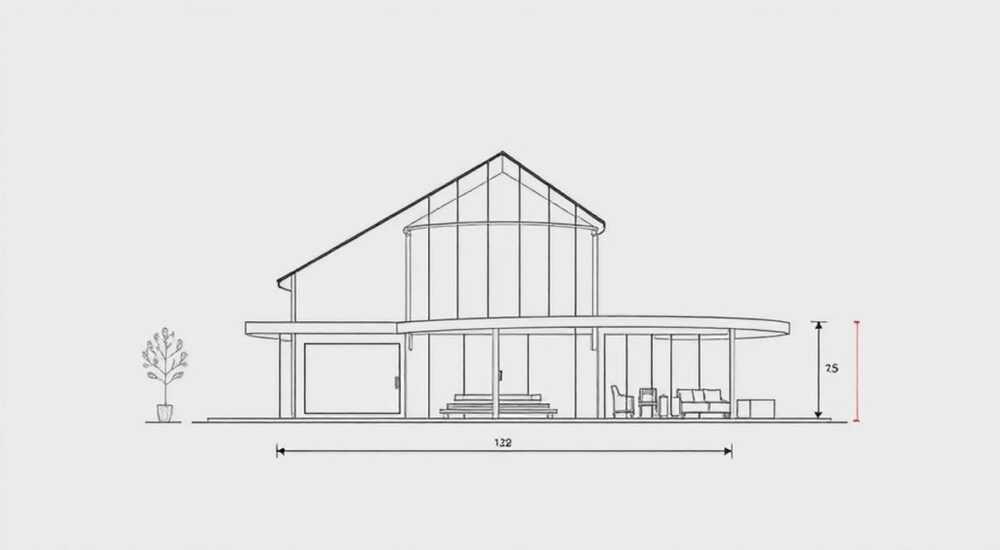

Как выносить размеры в автокаде

В современном проектировании точность и стандартизация чертежей играют ключевую роль. Одним из важнейших этапов подготовки проектной документации в AutoCAD является корректное проставление размеров. Несмотря на кажущуюся простоту, вынос размеров требует понимания настроек стилей, особенностей объектной привязки, а также знания стандартов ГОСТ и ЕСКД. Ошибка в размерах может привести к серьёзным последствиям — от переработки чертежа до брака при производстве.

Чтобы правильно выносить размеры в AutoCAD, важно использовать настроенные размерные стили, соответствующие ГОСТ, и применять автоматическую привязку. Главное — соблюдать единообразие и читаемость на всех листах.

Содержание статьи:

Основы размерного аннотирования в AutoCAD
Шаги для простановки базового размера
Создание и настройка размерного стиля
Как настроить стиль под ГОСТ
Виды размеров и их выноска
Ошибки при выноске размеров
Работа с размерными стилями: практические советы
Чек-лист перед финализацией чертежа
Автоматизация и совместимость с другими системами
Экспертное мнение
Вопросы и ответы
Заключение

Основы размерного аннотирования в AutoCAD

Размеры в AutoCAD — это не просто цифры на чертеже. Это полноценный элемент оформления, который содержит информацию о длине, радиусе, диаметре, угле или координатах. Автокад позволяет автоматически измерять расстояния между точками, гранями, центрами окружностей и другими геометрическими элементами. При этом система сохраняет связь размера с объектом, что особенно полезно при редактировании.

Каждый размер состоит из нескольких компонентов: размерной линии, выносных линий, стрелок (или засечек), текста и, опционально, выносок. Все эти элементы можно настраивать через размерный стиль. От правильности настройки зависит соответствие чертежа требованиям ГОСТ 2.307–68 и других нормативных документов.

Простановка размеров начинается с выбора инструмента на ленте «Аннотации» или через командную строку. Например, команда DIMLINEAR создаёт линейный размер, DIMALIGNED — параллельный, DIMRADIUS — радиусный. Эти команды работают как в интерактивном режиме, так и через быстрые клавиши.

Полезно знать: В AutoCAD 2026 появилась улучшенная поддержка динамических блоков с размерами, что позволяет создавать параметрические детали с автоматическим обновлением размеров при изменении формы.

Шаги для простановки базового размера

Перейдите на вкладку «Аннотации» → панель «Размеры».
Выберите нужный тип размера (линейный, радиусный и т.д.).
Укажите первую и вторую точки измерения.
Установите положение размерной линии.
При необходимости отредактируйте текст размера через двойной щелчок или команду ED.

Создание и настройка размерного стиля

Размерный стиль — это шаблон, определяющий внешний вид всех размеров на чертеже. Он задаёт масштаб текста, тип стрелок, длину выносных линий, единицы измерения, формат чисел и многое другое. Без правильно настроенного стиля невозможно добиться единообразия даже в рамках одного проекта.

Чтобы создать или изменить стиль, используйте команду DIMSTYLE (или нажмите кнопку «Управление размерными стилями»). Откроется диалоговое окно, где можно скопировать существующий стиль (например, ISO-25) и адаптировать его под свои нужды. Рекомендуется создавать отдельные стили для разных масштабов и типов чертежей.

Настройки разбиты на несколько вкладок: «Линии», «Символы и стрелки», «Текст», «Размерные метки», «Основные единицы», «Альтернативные единицы». Каждая из них отвечает за определённый аспект отображения. Например, на вкладке «Текст» можно задать высоту текста 2.5 мм — стандартное значение по ГОСТ для чертежей формата А4.

Параметр	Рекомендуемое значение (ГОСТ)	Комментарий
Высота текста	2.5 мм	Для основных надписей на А4–А3
Тип стрелок	Закрашенная закрытая стрелка	Соответствует ГОСТ 2.307–68
Масштаб текста	1.0	При использовании аннотативных размеров
Единицы измерения	Десятичные, точность 0.0	Для миллиметров без десятичных знаков
Смещение выносной линии	1.5 мм	От края объекта до начала выносной линии

Как настроить стиль под ГОСТ

Измените тип стрелок на «Закрытая стрелка» или «Косая черта» в зависимости от типа чертежа.
Установите высоту текста 2.5 мм и выберите шрифт, соответствующий ГОСТ 2.304–81 (например, «Simplex» или «GOST type A»).
На вкладке «Основные единицы» установите тип: «Десятичные», точность: «0» (для целых миллиметров).
Включите опцию «Подгонять размещение при недостатке места» для автоматического переноса текста.

«Настраивайте размерный стиль один раз, а затем сохраняйте его в шаблоне .dwt. Это сэкономит часы работы при запуске новых проектов.» — Алексей Миронов, главный конструктор CAD-бюро, 12 лет опыта

Виды размеров и их выноска

AutoCAD поддерживает широкий спектр типов размеров, каждый из которых используется в определённом контексте. Понимание различий между ними помогает избежать ошибок и повысить читаемость чертежа.

Линейные размеры применяются для обозначения расстояний по горизонтали, вертикали или под углом. Команды DIMLINEAR и DIMALIGNED позволяют быстро выносить такие размеры. Угловые размеры (DIMANGULAR) используются для указания величины угла между двумя линиями. Радиусные (DIMRADIUS) и диаметральные (DIMDIAMETER) — для окружностей и дуг.

Особое внимание стоит уделить базовым размерам (базовая размерная цепь — BASELINE и CHAIN). Базовые размеры отсчитываются от одной общей базы, что удобно при построении технологических цепей. Цепные размеры идут один за другим, образуя последовательность. Оба типа доступны через команды DIMBASELINE и DIMCONTINUE.

Полезно знать: Чтобы быстро переключаться между цепными и базовыми размерами, используйте режим «Продолжить» после первого размера — система автоматически предложит продолжить цепочку.

Ошибки при выноске размеров

Дублирование размеров. Одно и то же расстояние указано несколько раз — нарушает читаемость.
Отсутствие привязки. Размеры проставлены «на глаз», без использования объектной привязки (OSNAP).
Перегрузка чертежа. Слишком много размеров в одном месте, особенно на мелких деталях.
Несоответствие масштабу. Текст слишком мелкий или, наоборот, огромный при выводе на печать.

Для предотвращения ошибок рекомендуется использовать аннотативные размеры. Они автоматически меняют масштаб отображения в зависимости от текущего вида на листе. Чтобы включить аннотативность, при создании размера активируйте опцию «Аннотативный» в панели свойств или в настройках стиля.

Работа с размерными стилями: практические советы

Опытные пользователи AutoCAD знают, что эффективная работа с размерами невозможна без системы управления стилями. Лучше всего создать библиотеку стилей для разных типов проектов: машиностроение, строительство, электрика. Каждый стиль должен быть чётко назван, например, «ГОСТ_маш_2.5» или «Строй_А1_3.5».

При работе в коллективе важно, чтобы все участники использовали одинаковые стили. Для этого применяют шаблоны (.dwt), общие файлы .STB (стили печати) и стандарты проверки (DWS). AutoCAD позволяет назначить проверку стилей, при которой система будет предупреждать о несоответствии при открытии чертежа.

«Регулярно проводите аудит размерных стилей в проекте. Удалите неиспользуемые стили через PURGE — это уменьшит объём файла и исключит путаницу.» — Екатерина Волкова, BIM-менеджер, 9 лет в проектировании

Чек-лист перед финализацией чертежа

Проверьте, все ли размеры соответствуют одному стилю.
Убедитесь, что текст читаем при масштабе 1:1 на листе.
Проконтролируйте отсутствие пересекающихся выносных линий.
Убедитесь, что нет «плавающих» размеров — все должны быть привязаны к объектам.
Проверьте, включена ли аннотативность, если чертёж содержит виды разного масштаба.

Автоматизация и совместимость с другими системами

Современные версии AutoCAD (включая 2026) предлагают продвинутые инструменты автоматизации размеров. Например, функция «Быстрая размерность» (QDIM) позволяет за один клик проставить множество размеров по выбранным объектам. Она поддерживает режимы: линейный, цепной, базовый, радиальный и другие.

QDIM особенно полезна при оформлении сборочных чертежей, где нужно быстро проставить габаритные и присоединительные размеры. Достаточно выбрать объекты, указать базу и расположение размерных линий — система сделает всё сама. Однако результат требует ручной доработки: удаления лишних размеров, корректировки положения текста.

Важным аспектом является совместимость с другими CAD-системами. При экспорте в DWG/DXF для передачи в КОМПАС-3D или SolidWorks могут возникнуть проблемы с отображением размерных стилей. Чтобы избежать этого, рекомендуется:

Использовать стандартные имена стилей (без пробелов и спецсимволов).
Не применять проприетарные шрифты — только встроенные или общие (например, Arial, Simplex).
Проверять чертёж в режиме «Печать как PDF» перед отправкой.

Полезно знать: При импорте DWG в Revit размеры теряются, если они не были созданы как параметрические. Для BIM-проектов лучше использовать специализированные инструменты, а не AutoCAD для финальной разметки.

Экспертное мнение

«За последние годы я видел сотни чертежей, и самые частые ошибки — это не технические просчёты, а нарушение стилистики. Инженер может всё рассчитать правильно, но если размеры “пляшут”, доверия к документу нет. Единый стиль — это профессионализм.» — Дмитрий Костин, руководитель отдела стандартизации в инжиниринговой компании «ТехноПроект», 18 лет опыта

По его словам, компании, внедряющие внутренние стандарты оформления, сокращают время согласования на 30–40%. Особенно это заметно в проектах с участием подрядчиков. Дмитрий рекомендует создавать «дорожную карту» для новичков: PDF-инструкцию с примерами правильных и неправильных размеров, шаблонами и списком запрещённых приёмов.

Он также отмечает рост популярности LISP-скриптов и AutoLISP-решений для автоматической проверки размеров. Например, скрипт может найти все размеры с точностью выше 0.1 мм (что не требуется по ГОСТ) или выделить те, что находятся вне границ видимости.

Вопросы и ответы

Как сделать, чтобы размеры автоматически обновлялись при изменении объекта?

В AutoCAD размеры, привязанные к объектам через объектную привязку (OSNAP), обновляются динамически. Если вы растягиваете линию с помощью команды STRETCH, и размер был привязан к её концам, значение изменится автоматически. Убедитесь, что включена опция «Ассоциативность» в настройках размерного стиля.

Почему текст размера отображается как “????” или квадраты?

Это происходит из-за отсутствия шрифта. Если в чертеже используется шрифт, которого нет в вашей системе (например, GOST-typeA.shx), AutoCAD заменяет символы на заглушки. Решение: установить нужные SHX-шрифты или заменить стиль на использующий стандартные (например, TXT.SHX).

Как вынести размер на расстоянии от объекта, чтобы не загромождать чертёж?

Используйте выносные линии с изломом. При простановке размера нажмите правой кнопкой мыши и выберите «Изогнутая выносная линия». Также можно вручную переместить размерную линию дальше от объекта — выносные линии останутся привязанными.

Можно ли использовать размеры как параметры для расчётов?

Да, начиная с AutoCAD 2020, доступна функция «Полевой размер» (Field Dimension). Вы можете вставить размер как поле в текст, таблицу или атрибут блока. При изменении объекта значение в поле обновится автоматически.

Заключение

Правильное вынесение размеров в AutoCAD — это не просто техническая операция, а часть культуры проектирования. От качества аннотирования зависит скорость чтения чертежа, уровень доверия со стороны заказчика и возможность автоматизированного производства. Использование настроенных стилей, аннотативных размеров и соблюдение стандартов — ключ к созданию профессиональной документации.

Главное — помнить, что каждый размер на чертеже должен быть осмысленным, читаемым и единообразным. Не экономьте время на настройке стилей: один хорошо оформленный шаблон сэкономит сотни часов в будущем.

Всегда используйте размерные стили, соответствующие ГОСТ.
Настройте аннотативность для чертежей с несколькими масштабами.
Применяйте объектную привязку для точной выноски размеров.
Используйте QDIM и другие инструменты автоматизации с последующей ручной проверкой.
Храните стили в шаблонах и регулярно проводите аудит чертежей.
