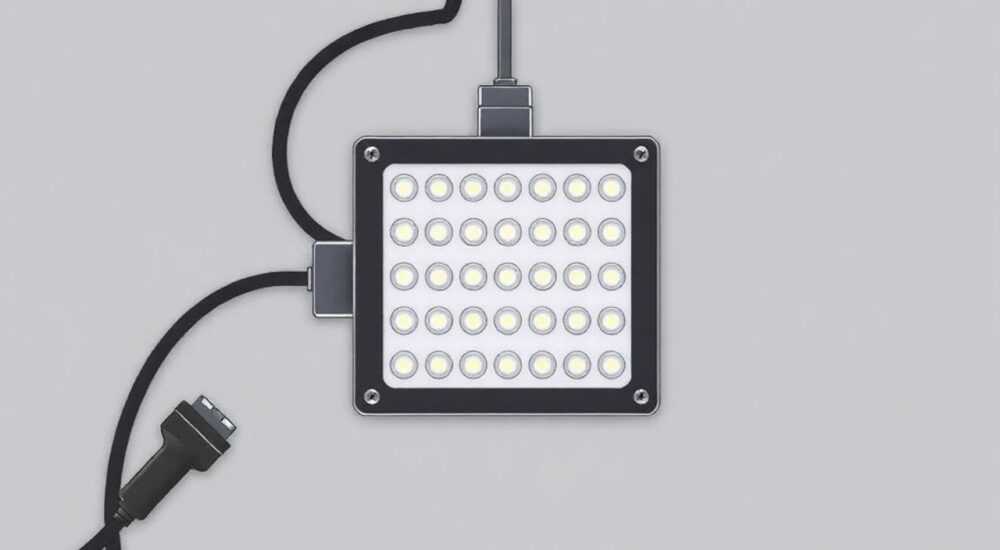

Как выпаять светодиод из матрицы прожектора

Выпаять светодиод из матрицы прожектора — задача, требующая аккуратности, технических навыков и правильного инструмента. Основная сложность заключается в высокой плотности монтажа, чувствительности компонентов к перегреву и риске повреждения как самого диода, так и платы. Успешная операция возможна при использовании термофена или паяльной станции с контролем температуры, предварительном подогреве платы и строгом соблюдении технологии.

Когда требуется выпаивание светодиода из матрицы

Матричные светодиодные прожекторы активно используются в уличном освещении, промышленных помещениях и архитектурной подсветке. Их конструкция предполагает размещение множества светодиодов на одной печатной плате (обычно металлической — MCPCB), что обеспечивает высокую светоотдачу и эффективный теплоотвод. Однако при выходе одного или нескольких диодов из строя возникает вопрос: можно ли заменить только повреждённый элемент?

Ремонт отдельного светодиода оправдан в случаях, когда стоимость нового модуля слишком высока, а сам диод доступен для замены. Это особенно актуально для дорогих COB-матриц (Chip-on-Board) или специализированных решений. Также выпаивание может потребоваться при модификации светового потока, например, при переходе с белого на цветной диод, или при диагностике неисправности.

Однако важно понимать: не все матрицы подлежат ремонту. В некоторых моделях светодиоды залиты защитным составом (силиконом или эпоксидной смолой), что делает демонтаж практически невозможным без повреждения платы. Кроме того, если в цепи используется последовательное соединение, выход одного диода может обесточить всю группу — тогда его замена действительно необходима.

Необходимые инструменты и материалы

Для успешного выпаивания светодиода требуется не просто паяльник, а полноценный набор для SMD-ремонта. Стандартный паяльник с жалом 60 Вт не справится с задачей: он локально перегреет плату, расплавит дорожки и выведет из строя соседние компоненты.

Основной инструмент — это термофен или паяльная станция с регулировкой температуры и воздушным потоком. Они позволяют равномерно нагреть область вокруг светодиода до температуры плавления припоя (обычно 183–220 °C, в зависимости от типа сплава). Дополнительно потребуется:

• Пинцет с антистатическим покрытием — для аккуратного извлечения диода;
• Подогреватель плат (hot plate) — для предварительного подогрева снизу и снижения температурного градиента;
• Флюс для SMD-пайки — улучшает растекание припоя и снижает риск «холодной» пайки;
• Изопропиловый спирт и ватные палочки — для очистки после пайки;
• Лупа или микроскоп — для контроля качества работы;
• Новые светодиоды (если планируется замена);
• Паяльный фитиль или шприц с оловом — для удаления остатков припоя.

Пошаговая инструкция: как выпаять светодиод

Процесс выпаивания требует последовательности и точности. Ниже — детальный алгоритм, применимый к большинству SMD- и COB-матриц.

1. Подготовьте рабочее место. Обеспечьте хорошее освещение, статическое заземление (браслет), чистоту инструментов. Разместите плату на подогревателе.
2. Подогрейте плату снизу. Установите температуру подогревателя на 90 °C. Дайте плате прогреться 5–7 минут. Это предотвратит деформацию и растрескивание.
3. Нанесите флюс. Капните небольшое количество активного флюса на контактные площадки светодиода. Он улучшит теплопередачу и поможет припою легче расплавиться.
4. Настройте термофен. Установите температуру 280–320 °C и средний поток воздуха. Начинайте прогревать светодиод круговыми движениями на расстоянии 2–3 см.
5. Определите момент готовности. Когда припой расплавится, светодиод слегка «приподнимется». В этот момент аккуратно подцепите его пинцетом и извлеките.
6. Очистите площадки. Удалите остатки припоя с помощью фитиля или вакуумного насоса. Протрите участок изопропиловым спиртом.
7. Проверьте целостность платы. Осмотрите дорожки и контактные площадки под микроскопом. При необходимости выполните ремонт повреждённых участков.

Если светодиод был залит силиконом, его нужно аккуратно удалить тонким скальпелем или иглой до начала нагрева. Будьте осторожны — можно повредить верхний слой платы.

Типичные ошибки и как их избежать

Даже опытные мастера допускают просчёты при работе с матрицами. Вот наиболее распространённые ошибки и пути их решения.

• Перегрев платы. Чрезмерная температура вызывает отслоение медных дорожек, растрескивание текстолита и повреждение соседних компонентов. Решение — использовать подогрев снизу и контролировать время воздействия.
• Использование обычного паяльника. Жало концентрирует тепло в одной точке, что недопустимо для SMD-компонентов. Лучше вообще отказаться от такого метода.
• Отсутствие флюса. Без него припой плохо растекается, увеличивается риск неполного расплавления и повреждения контактов.
• Резкое извлечение диода. Пытаясь выдернуть элемент до полного расплавления припоя, можно оторвать контактные площадки. Дождитесь, пока компонент «сам» отойдёт от платы.
• Несоблюдение антистатических мер. Светодиоды чувствительны к статическому электричеству. Всегда работайте на заземлённом столе с браслетом.

Как проверить качество выпаивания

После извлечения светодиода оцените состояние:

• Контактные площадки должны быть ровными, без следов отслаивания;
• Цвет меди — яркий, не потемневший;
• Не должно быть остатков припоя, мешающих установке нового элемента.

Если обнаружены повреждения, их можно попытаться восстановить с помощью проводников или перемычек. Но в случае серьёзных дефектов ремонт становится экономически нецелесообразным.

Варианты восстановления после выпаивания

После выпаивания есть несколько сценариев развития событий. Первый — установка нового светодиода. Для этого нужно точно подобрать аналог по параметрам: размеру, типу корпуса, цветовой температуре и мощности.

Второй вариант — временный ремонт без замены. Например, если диод был в последовательной цепи, можно установить перемычку из тонкого провода. Это позволит восстановить прохождение тока, но снизит общую яркость матрицы.

Третий путь — переделка под другую схему. Некоторые мастера устанавливают вместо одного мощного диода несколько менее ярких, изменяя оптические характеристики. Однако такой подход требует перерасчёта тока и, возможно, модификации драйвера.

Установка нового светодиода: кратко

• Нанесите флюс на контактные площадки;
• Разместите новый диод с помощью пинцета;
• Прогрейте термофеном до плавления припоя;
• Дайте остыть без вибраций;
• Проверьте работу под низким напряжением.

Экспертное мнение

Мы пообщались с Дмитрием Романовым, руководителем сервисного центра по ремонту LED-оборудования, с 15-летним стажем.

«Ремонт матричных прожекторов — это ниша. Большинство пользователей выбрасывают устройство при первой неисправности. Но на производстве, где стоимость одного прожектора — от 15 тысяч рублей, ремонт оправдан. Мы восстанавливаем до 70% таких устройств. Ключ — не скорость, а точность. За год мы видим сотни случаев, когда человек пытался «реанимировать» матрицу паяльником и в результате уничтожил всю плату. Используйте правильный инструмент. Да, термофен стоит дороже, но он окупается уже после 5–10 успешных ремонтов.»

Он также отметил, что современные COB-матрицы всё чаще делаются неремонтопригодными: производители используют герметизацию, миниатюрные компоненты и сложные тепловые подложки. Поэтому перед началом работ стоит оценить не только техническую возможность, но и экономическую целесообразность ремонта.

Вопросы и ответы

Заключение

Выпаивание светодиода из матрицы прожектора — сложная, но выполнимая задача при наличии нужного оборудования и знаний. Успех зависит от аккуратности, контроля температуры и соблюдения технологии. Главное — не экономить на инструменте и не торопиться.

• Используйте термофен и подогреватель плат — это основа безопасного демонтажа.
• Никогда не работайте без флюса и антистатической защиты.
• Оценивайте экономическую целесообразность ремонта перед началом.
• После выпаивания тщательно очищайте и проверяйте контактные площадки.
• Тестируйте восстановленное устройство при пониженном напряжении.
