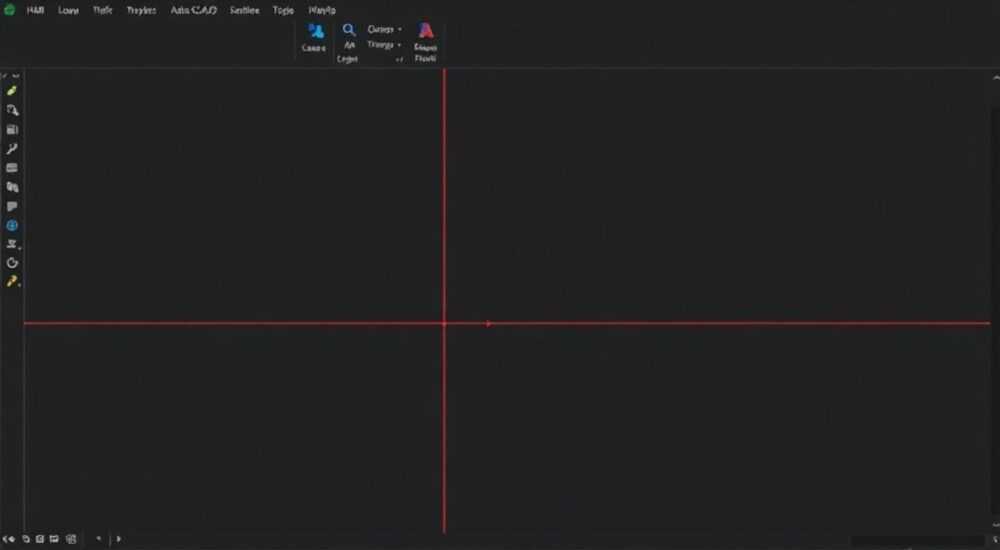

Как выровнять линию в автокаде

В AutoCAD линии — основа любого чертежа. Независимо от того, работаете ли вы над архитектурным проектом, схемой инженерных коммуникаций или детализацией механизма, точность линий определяет качество всего чертежа. Даже незначительное отклонение в положении линии может привести к ошибкам в расчётах, неверным размерам при производстве или сбоям в согласовании с другими чертежами. Выравнивание линий — не просто техническая операция, а фундаментальный навык, который обеспечивает профессиональный уровень исполнения. Часто пользователи сталкиваются с проблемой: линии визуально совпадают, но не лежат на одной прямой, не пересекаются в нужной точке или имеют микроскопические смещения. Эти ошибки не всегда видны невооружённым глазом, но они критичны для точности.

Зачем выравнивать линии в AutoCAD

Несмотря на кажущуюся простоту, выравнивание линий — это не просто эстетическая задача. В инженерной практике даже отклонение в 0,1 мм может привести к неправильному монтажу оборудования, пересечению трубопроводов или нарушению допусков. В строительстве — это риск несоответствия проекту, в машиностроении — брак деталей. AutoCAD не автоматически «выравнивает» объекты, даже если они выглядят параллельными. Каждая линия имеет свои координаты начала и конца, и если они не совпадают — объекты не связаны.

Представьте, что вы чертите план этажа: стены должны точно соединяться в углах. Если одна стена заканчивается на 0,5 мм раньше, чем другая начинается — при экспорте в BIM-систему или при печати на плоттере это превратится в видимый разрыв. Это не просто «некрасиво» — это ошибка, которая может стоить тысяч рублей в переработке материалов или переделке.

Также выравнивание линий критично при работе с блоками, динамическими атрибутами и автоматическим расчётом длин. Например, если вы используете таблицы количества материалов, а длина линии рассчитывается по её геометрии — несовпадение начальной/конечной точки приведёт к ошибке в отчёте. Важно понимать: выравнивание — это не про «чтобы красиво», а про «чтобы точно».

Основные методы выравнивания линий

В AutoCAD существует несколько стандартных способов выравнивания линий, каждый из которых подходит для определённых сценариев. Выбор метода зависит от того, что именно вы хотите достичь: совместить концы двух линий, сделать их параллельными, объединить в одну геометрию или переместить по точной оси.

Первый и самый простой способ — использование команды MOVE. Выбираете линию, указываете базовую точку (например, конец линии) и целевую точку (например, начало другой линии). Для точности обязательно включите привязки: ENDPOINT, INTERSECTION, NEAREST.

Второй метод — ROTATE. Если линия наклонена относительно нужного направления, вы можете повернуть её вокруг точки, указав угол или используя опцию «Копировать по ссылке». Это особенно полезно при выравнивании линий под углом 45°, 30° или других стандартных значений.

Третий метод — TRIM и EXTEND. Если линия не доходит до другой, используйте EXTEND, чтобы продлить её до пересечения. Если линия выходит за границу — TRIM обрежет её точно по краю. Оба инструмента работают только при включённых привязках.

Четвёртый — OFFSET. Позволяет создать параллельную копию линии на заданном расстоянии. Полезен при выравнивании нескольких параллельных элементов (например, линий электропроводки).

Команда ALIGN: точное совмещение

Команда ALIGN — один из самых мощных инструментов для выравнивания в AutoCAD. Она позволяет не просто переместить или повернуть объект, а совместить его с другим объектом по двум или трём точкам, с учётом масштабирования. Это особенно полезно при работе с чертежами, полученными из сканов, или при привязке новых элементов к существующим.

Чтобы использовать ALIGN:

1. Введите в командной строке ALIGN и нажмите Enter.
2. Выберите объект, который нужно выровнять (например, линию).
3. Укажите первую исходную точку на объекте (например, его начало).
4. Укажите первую целевую точку (например, конец другой линии).
5. Укажите вторую исходную точку (например, конец линии).
6. Укажите вторую целевую точку (например, точку, куда нужно привязать конец).
7. При появлении запроса «Масштабировать объект?» — выберите «Нет», если не требуется изменение размера.

После выполнения команда автоматически переместит, повернёт и, при необходимости, масштабирует объект так, чтобы исходные точки совпали с целевыми. Это идеальный способ выровнять линию по двум точкам, даже если они находятся под углом.

Объединение и редактирование полилиний

Если вам нужно не просто выровнять две линии, а сделать из них одну геометрическую сущность — используйте команду JOIN или PEDIT. JOIN объединяет смежные отрезки линий, дуги и полилинии в одну полилинию, если они находятся вплотную друг к другу и лежат на одной прямой.

Чтобы объединить линии:

1. Введите JOIN в командной строке.
2. Выберите первый объект (например, линию).
3. Выберите второй объект, который должен быть присоединён.
4. Если объекты совпадают по направлению и расположению — AutoCAD автоматически объединит их в одну полилинию.

Если JOIN не срабатывает — возможно, линии не соприкасаются или имеют разный Z-уровень. В этом случае используйте PEDIT (Polyline Edit):

1. Введите PEDIT.
2. Выберите одну из линий.
3. Выберите опцию Join.
4. Укажите порог соединения (по умолчанию 0,001). Увеличьте его, если объекты находятся близко, но не соприкасаются.
5. Выберите все объекты, которые нужно объединить.

PEDIT также позволяет преобразовать отдельные линии в полилинию, если они не были созданы как таковые. Это важно для дальнейшей работы с параметрическими инструментами, такими как динамические блоки или таблицы длин.

Привязки и сетка как основа точности

Без включённых привязок ни одна команда выравнивания не даст точного результата. AutoCAD — это система, где точность строится на привязках, а не на глаз. Поэтому перед любой операцией с линиями убедитесь, что активированы следующие привязки:

• Endpoint — привязка к концу линии
• Intersection — привязка к точке пересечения
• Perpendicular — привязка к перпендикуляру
• Nearest — привязка к ближайшей точке объекта
• Extension — привязка к продолжению линии

Для этого нажмите правой кнопкой на кнопку «Привязки» в строке состояния и выберите нужные. Также полезно включить режим Object Snap Tracking — он позволяет отслеживать направления от привязанных точек, создавая временные вспомогательные линии.

Сетка (Grid) и динамические подсказки (Dynamic UCS) тоже играют роль. Если вы работаете с осями, включите SNAP (F9) и задайте шаг сетки 1 мм или 0,5 мм — это поможет «прилипать» к нужным координатам. Для точного выравнивания используйте координатную строку: при перемещении объекта введите координаты вручную (например, @0,100), чтобы сдвинуть линию строго на 100 мм вверх.

Частые ошибки и как их избежать

Даже опытные пользователи допускают одни и те же ошибки при выравнивании линий. Вот самые распространённые:

• Игнорирование Z-координаты. Линии могут лежать на разных высотах (Z ≠ 0). Используйте команду FLATTEN (из Express Tools), чтобы привести все объекты к плоскости Z=0.
• Не включены привязки. Результат — линии «в воздухе», не соединяются. Всегда проверяйте статус привязок в строке состояния.
• Использование «на глаз». Визуальное совпадение ≠ геометрическое. Проверяйте координаты через PROPERTIES (Ctrl+1).
• Слишком большой порог JOIN. Если порог превышает 1 мм, AutoCAD может соединить не те объекты. Устанавливайте порог 0,001–0,01 мм для точных чертежей.
• Отсутствие проверки после выравнивания. После команды ALIGN или JOIN всегда проверяйте длину и положение линии через свойства. Используйте команду DIST для измерения расстояния между точками.

Также не забывайте: если вы работаете с чертежом, полученным из PDF или скана, он может содержать десятки микросмещений. В таких случаях используйте команду REGEN для перерисовки и PURGE для удаления лишних стилей и слоёв, которые могут мешать точности.

Экспертное мнение: как работают профессионалы

Профессионалы используют следующий чек-лист перед сдачей чертежа:

• Проверка всех соединений линий через INTERSECT (команда INTERSECT в пространстве модели)
• Использование слоя «Контроль» для временных вспомогательных линий
• Визуальная проверка с увеличением до 1000% — чтобы увидеть микросмещения
• Экспорт в DWG/DXF с опцией «Сохранить точность»

Они также используют шаблоны с предустановленными привязками и настройками сетки. Это экономит до 30% времени на корректировку.

Часто задаваемые вопросы

Заключение

Выравнивание линий в AutoCAD — это не разовая операция, а системный подход, основанный на точности, привязках и проверке. Нет универсального «волшебного» способа, но есть проверенные методы, которые работают в 99% случаев. Ключ — не в том, чтобы быстро переместить линию, а в том, чтобы сделать это точно, с контролем и возможностью воспроизведения.

Советуем всегда: активируйте привязки, проверяйте координаты, используйте ALIGN для сложных случаев, JOIN для объединения, и не полагайтесь на зрительное восприятие. Автоматизация — это хорошо, но точность — это ответственность.

• Всегда включайте привязки (Endpoint, Intersection, Perpendicular) перед выравниванием.
• Для точного совмещения по двум точкам используйте команду ALIGN — она точнее MOVE и ROTATE.
• Объединяйте линии в полилинии через JOIN или PEDIT для дальнейшей работы с параметрами.
• Проверяйте координаты и длину через команды DIST и LIST — не доверяйте глазу.
• Используйте FLATTEN для приведения всех объектов к плоскости Z=0, особенно при работе со сканами.
