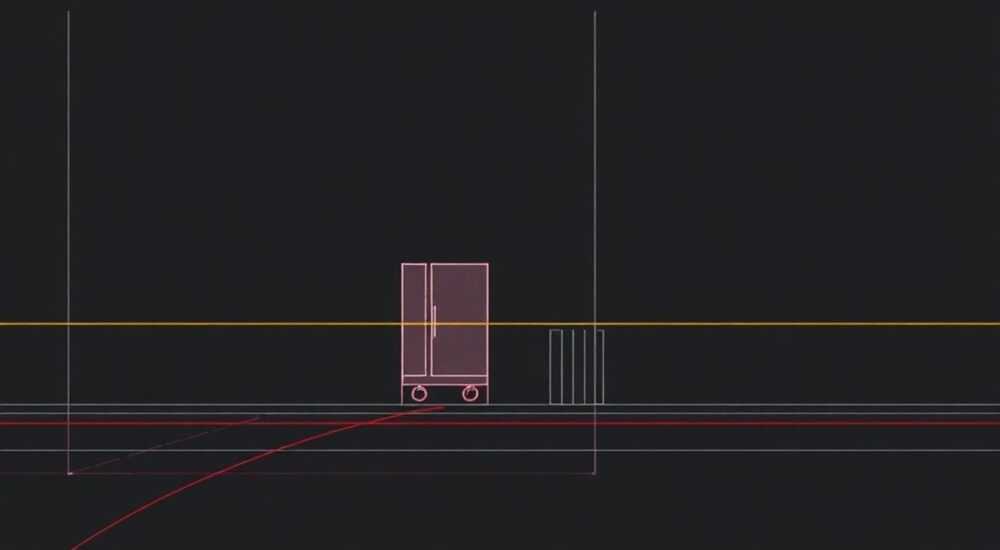

Как выровнять объекты в автокаде по одной линии

Выравнивание объектов в AutoCAD по одной линии — базовая, но критически важная операция при создании точных чертежей. Независимо от того, работаете ли вы с архитектурными планами, инженерными схемами или деталями механических узлов, аккуратное расположение элементов напрямую влияет на читаемость и корректность проекта. В AutoCAD для этой задачи предусмотрено несколько эффективных инструментов: команды ALIGN, MOVE с объектной привязкой, использование вспомогательных линий (XLINE) и опция Align Objects в панели Modify.

Инструменты выравнивания в AutoCAD

AutoCAD предоставляет множество способов выровнять объекты, каждый из которых подходит для определённого типа задач. Основные инструменты сосредоточены в панелях Modify, Home и во вкладке Contextual, которая появляется при выделении объектов.

Наиболее универсальной является команда ALIGN. Она позволяет не только перемещать объекты, но и поворачивать, а также масштабировать их одновременно. Это особенно полезно, если выравнивание происходит между двумя несоосными линиями или при необходимости приведения геометрии к заданному положению.

Другой подход — использование MOVE совместно с объектной привязкой (Object Snap). Этот метод проще, но требует ручного контроля. Вы включаете режимы привязки, такие как Endpoint, Midpoint или Intersection, и перетаскиваете объект так, чтобы его ключевая точка точно легла на целевую линию.

Также можно использовать вспомогательные линии (XLINE) или лучи (RAY), чтобы визуализировать направление выравнивания. Построив такую линию, вы можете привязываться к ней при перемещении объектов, что делает процесс более наглядным.

Когда какой инструмент использовать?

• ALIGN — когда нужно выровнять, повернуть и, возможно, изменить масштаб группы объектов относительно другой геометрии.
• MOVE + OSNAP — для быстрого смещения одного или нескольких объектов с точной привязкой к линии.
• XLINE/RAY — если требуется задать направление выравнивания в пространстве перед выполнением операций.
• Align Objects (панель Modify) — графический интерфейс для выравнивания по горизонтали, вертикали или по центру, удобен в 2D-чертежах.

Пошаговый алгоритм выравнивания по линии

Рассмотрим наиболее распространённый сценарий: необходимо выровнять несколько объектов (например, прямоугольников) по горизонтальной линии, проходящей через их нижние края.

1. Подготовьте чертёж: убедитесь, что все объекты, которые нужно выровнять, находятся на одном слое или легко выделяются. Отключите блокировки, если они мешают редактированию.
2. Включите объектную привязку (OSNAP): нажмите F3 или найдите кнопку Osnap на строке состояния. Активируйте режимы Endpoint, Midpoint, Intersection и Perpendicular, если планируете выравнивать по перпендикуляру.
3. Определите целевую линию: это может быть существующая линия или вымышленная ось. При необходимости постройте вспомогательную линию командой XLINE.
4. Выберите объекты для выравнивания: щёлкните по каждому или выделите рамкой. Удерживайте Shift, чтобы исключить лишнее.
5. Вызовите команду ALIGN: введите в командной строке ALIGN и нажмите Enter.
6. Укажите исходную точку: выберите, например, нижнюю левую точку первого объекта.
7. Укажите целевую точку: кликните по соответствующей точке на целевой линии (например, по её началу).
8. Повторите для второй пары точек: если нужно сохранить угол или масштаб, укажите вторую пару. Если выравнивание строго по линии без поворота — нажмите Enter.
9. Ответьте на запрос масштабирования: AutoCAD спросит, нужно ли масштабировать объекты. Обычно отвечайте «Нет», если только вы не копируете форму.

Если вы работаете с группой объектов, которые уже примерно расположены по линии, но требуют точной подгонки, можно использовать команду MOVE:

• Выделите объекты.
• Запустите MOVE.
• Укажите базовую точку (например, середину нижней стороны).
• Переместите курсор к целевой линии, дождитесь привязки Perpendicular или Endpoint, и зафиксируйте положение.

Пример: выравнивание колонн по осевой линии

Представьте, что вы проектируете план здания, и колонны стоят с небольшим смещением. Чтобы выровнять их по осевой линии:

• Постройте XLINE по оси симметрии.
• Выделите все колонны.
• Запустите команду ALIGN.
• Для каждой колонны укажите центральную точку основания как исходную, а затем — проекцию этой точки на XLINE как целевую.
• Отклоните масштабирование.

Результат — идеально выровненная конструкция без потери пропорций.

Практические советы и типичные ошибки

Даже опытные пользователи AutoCAD иногда сталкиваются с проблемами при выравнивании. Ниже — частые ошибки и способы их избежать.

Распространённые ошибки

• Неправильная привязка: случайное включение режима Nearest вместо Endpoint приводит к неточному выравниванию. Регулярно проверяйте активные режимы OSNAP.
• Пропуск шага масштабирования в команде ALIGN: если вы случайно разрешите масштабирование, объекты могут деформироваться. Всегда уточняйте этот параметр.
• Работа с заблокированными блоками: блоки с атрибутами или вложенными объектами могут не поддаваться выравниванию. Разгруппируйте или используйте BEDIT для редактирования.
• Игнорирование системы координат (UCS): если UCS повернут, привязки могут работать некорректно. Переключитесь на World UCS перед выравниванием.

Направления и особые случаи выравнивания

Выравнивание по линии не ограничивается горизонталью или вертикалью. Часто требуется выровнять объекты по диагонали, окружности или произвольной траектории.

Выравнивание по диагонали

Если целевая линия наклонена, команда ALIGN особенно эффективна. Укажите две пары точек: первую — для начального положения, вторую — для конечного. AutoCAD автоматически рассчитает угол поворота и переместит объекты точно по линии.

Выравнивание по дуге или окружности

В этом случае используется более сложный подход. Например, можно построить луч из центра окружности к каждому объекту и выровнять их по радиусу. Также подойдёт команда ARRAY с параметром Polar — он создаёт объекты на равном удалении от центра, что визуально выглядит как выравнивание по дуге.

Массовое выравнивание в AutoCAD Architecture

В специализированных версиях AutoCAD, таких как AutoCAD Architecture, доступны дополнительные инструменты: например, команда SPACEALIGN позволяет выравнивать помещения, двери и окна по стенам. Эти команды учитывают семантику объектов, а не только геометрию.

Экспертное мнение

Ольга также отмечает, что молодые специалисты часто игнорируют команду ALIGN, потому что она кажется «сложной». Но на практике, один раз освоив её, вы будете использовать её ежедневно. Особенно важно это при работе с импортированными DWG-файлами, где геометрия часто «плавает».

Вопросы и ответы

Заключение

Выравнивание объектов в AutoCAD — это не просто эстетическая задача, а необходимое условие для создания профессиональных, точных и легко читаемых чертежей. Использование правильных инструментов, таких как ALIGN, MOVE с OSNAP и вспомогательные линии, позволяет достичь идеальной геометрии за минимальное время. Главное — понимать, когда применять каждый метод, и не пренебрегать настройками привязок и слоёв.

• Используйте команду ALIGN для сложного выравнивания с поворотом и перемещением.
• Всегда включайте и проверяйте режимы объектной привязки (OSNAP).
• Применяйте вспомогательные линии (XLINE) для точного задания направления.
• Избегайте масштабирования, если оно не требуется — это частая причина деформации объектов.
• Работайте с шаблонами и настроенными слоями, чтобы минимизировать ошибки.
