Как задать угол в автокаде

В AutoCAD угол — это основа точного проектирования. Независимо от того, строите ли вы архитектурные чертежи, детали механизмов или планы участков, умение задавать углы с высокой точностью критически важно. Угловые параметры влияют на форму, ориентацию и взаимное расположение объектов, поэтому их корректное задание напрямую определяет качество и соответствие проекта техническим требованиям.

Методы задания углов в AutoCAD

В AutoCAD существует несколько способов задания углов, каждый из которых подходит для определённых ситуаций. Основные методы включают абсолютные и относительные полярные координаты, использование объектной привязки, динамического ввода и параметрических ограничений. Выбор зависит от требуемой точности, сложности чертежа и ваших предпочтений в работе.

Абсолютные координаты используются, когда вы знаете точное положение точки в пространстве. Например, команда `LINE` с вводом `@100<45` означает: «проведи линию длиной 100 единиц под углом 45° к оси X». Это эффективно для создания наклонных элементов без дополнительных вспомогательных линий.

Относительные координаты особенно полезны при последовательном построении. Они указываются с префиксом `@`, что говорит системе использовать предыдущую точку как начало отсчёта. Такой подход позволяет быстро создавать многоугольники, рамки и другие геометрические формы с чёткими углами.

Динамический ввод (Dynamic Input) — ещё один мощный инструмент. Он активируется кнопкой на строке состояния и позволяет вводить значения прямо рядом с курсором. При рисовании линии вы видите поля для длины и угла, что делает процесс более наглядным и быстрым.

Когда использовать каждый метод?

• Полярные координаты — для быстрого задания направления и длины при рисовании линий, полилиний, лучей.
• OSNAP + Polar Tracking — когда нужно точно привязаться к существующим объектам под стандартными углами (30°, 45°, 90°).
• Динамический ввод — для удобства работы без постоянного переключения между мышью и командной строкой.
• Параметрические ограничения — в сложных чертежах, где углы должны сохраняться при изменениях формы.

Практические шаги: как задать угол при рисовании линии

Рассмотрим пошаговый пример создания линии под углом 60° к горизонтали с длиной 150 мм.

1. Запустите команду ЛИНИЯ (или введите `LINE`).
2. Укажите начальную точку щелчком мыши или вводом координат, например `0,0`.
3. В командной строке введите относительную полярную координату: `@150<60`.
4. Нажмите Enter — линия появится под нужным углом.

Если вы используете динамический ввод, после выбора начальной точки вы увидите два поля рядом с курсором: одно для длины, другое для угла. Просто введите 150, нажмите Tab, введите 60 и подтвердите.

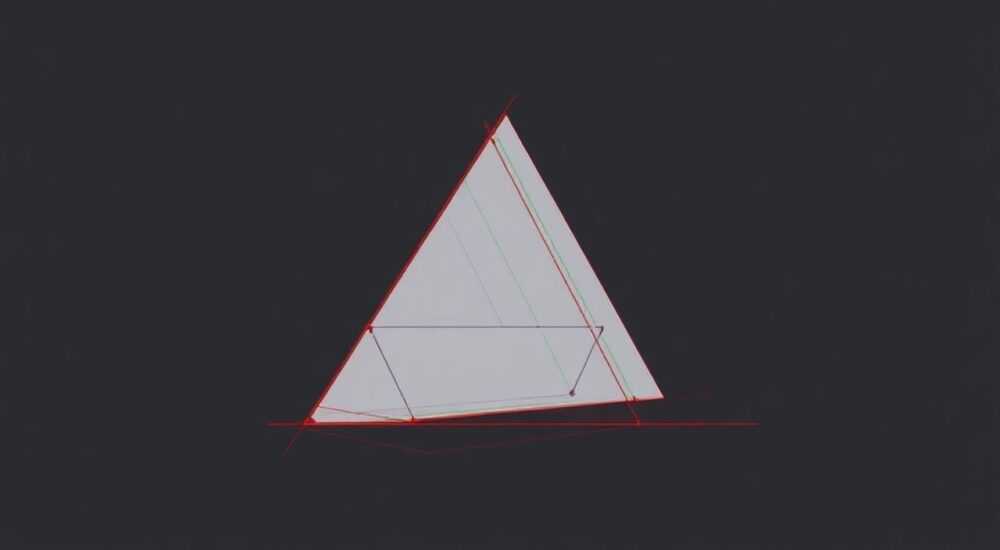

Пример: построение равностороннего треугольника

• Начните с команды `POLYLINE`.
• Укажите первую точку.
• Введите `@100<0` — горизонтальная сторона.
• Затем `@100<120` — вторая сторона под углом 120° (внутренний угол 60°).
• Замкните фигуру командой `З` (замкнуть).

Такой подход позволяет создавать правильные геометрические формы без использования вспомогательных окружностей.

Использование OSNAP и Polar Tracking для точного задания углов

Polar Tracking (полярное отслеживание) — это невидимый помощник, который выводит временные направляющие под заданными углами. По умолчанию активны углы 0°, 90°, 180°, 270°, но вы можете добавить свои: 30°, 45°, 60° и т.д.

Чтобы настроить Polar Tracking:

1. Нажмите кнопку «Полярное отслеживание» на панели состояния (или F10).
2. Кликните правой кнопкой по ней → «Параметры полярного отслеживания».
3. В поле «Углы» выберите предустановленные (например, 45) или введите пользовательские.
4. Установите флажок «Отображать все полярные углы» для максимальной гибкости.

Теперь, когда вы рисуете линию, AutoCAD будет показывать пунктирные направляющие под заданными углами. Это особенно полезно при работе с наклонными стенами, фермами или диагональными элементами.

Object Snap (OSNAP) дополняет этот процесс. Включив режимы «Конточка», «Пересечение», «Центр», вы можете точно привязываться к ключевым точкам других объектов, одновременно используя Polar Tracking для соблюдения угла.

Комбинированный пример: построение линии под 30° от конца существующего отрезка

• Включите OSNAP и выберите режим «Конточка».
• Активируйте Polar Tracking с углом 30°.
• Запустите команду `LINE`.
• Щёлкните по концу исходной линии — привязка сработает автоматически.
• Отведите курсор в направлении 30° — появится направляющая.
• Введите длину, например 200, и нажмите Enter.

Такой подход сочетает точность привязки и контроль угла, минимизируя ошибки.

Поворот объектов на заданный угол

Не всегда удобно строить объекты сразу под нужным углом. Часто проще нарисовать их горизонтально, а затем повернуть. Для этого используется команда `ROTATE`.

Шаги поворота:

1. Выберите объект (линию, блок, полилинию).
2. Введите команду `ROTATE` (или найдите в меню «Изменить»).
3. Укажите базовую точку — вокруг какой точки будет происходить поворот.
4. В ответ на запрос угла введите значение, например `45`, или используйте опцию «Ссылка» (Reference), чтобы задать угол по уже существующему объекту.

Опция «Ссылка» особенно полезна в ремонте или модификации чертежей. Например, если у вас есть наклонная стена под неизвестным углом, вы можете:

• Выбрать команду `ROTATE`.
• Выбрать объект.
• Задать базовую точку.
• Ввести `R` (Reference).
• Указать текущее направление (две точки на исходной линии).
• Затем ввести целевой угол, например `90`.

Объект автоматически выровняется по заданному направлению.

Параметрическое управление углами

В современных версиях AutoCAD (начиная с 2010) доступна параметрическая геометрия — мощный инструмент для создания «умных» чертежей. Вы можете задать угловое ограничение, которое будет сохраняться даже при перемещении точек.

Как добавить угловое ограничение:

1. Перейдите на вкладку «Параметризация».
2. Нажмите «Угловое ограничение».
3. Выберите две линии или одну линию и ось.
4. Введите желаемое значение угла (например, 75°).
5. Подтвердите.

Теперь, если вы попробуете изменить форму, AutoCAD будет сохранять этот угол. Это незаменимо при проектировании механизмов, где кинематика зависит от угловых соотношений.

Пример: шарнирный механизм

Представьте рычаг, соединённый с двумя другими под углом 120°. Без параметрики вы должны вручную контролировать каждый поворот. С параметрическим ограничением — достаточно задать угол один раз, и он сохранится при любом изменении.

Типичные ошибки и способы их устранения

Даже опытные пользователи сталкиваются с проблемами при работе с углами. Вот наиболее частые:

• Угол вводится, но линия идёт в противоположном направлении. Причина: AutoCAD отсчитывает углы против часовой стрелки. Решение: используйте отрицательные значения (например, `-45` вместо `315`).
• Polar Tracking не показывает нужный угол. Причина: угол не добавлен в список пользовательских. Решение: настройте Polar Tracking через F10 → Параметры.
• Повернутый объект смещается. Причина: неправильно выбрана базовая точка. Решение: всегда указывайте точку вращения осознанно — например, центр отверстия или угол плиты.
• Динамический ввод не реагирует на Tab. Причина: включён режим «Статический ввод». Решение: щёлкните правой кнопкой по кнопке DYN → выберите «Динамические ввод».

Чек-лист перед работой с углами

• Проверьте систему единиц (UNITS): угол — градусы, формат — десятичный.
• Убедитесь, что ORTHO выключен, если нужен наклон.
• Настройте Polar Tracking под ваш проект (30°, 45° и т.д.).
• Включите нужные режимы OSNAP.
• Проверьте, включён ли динамический ввод (DYN).

Экспертное мнение

Современные проекты всё чаще требуют гибкости. Сергей отмечает, что компании, внедряющие параметрическое проектирование, сокращают время выпуска чертежей на 30–40%. «AutoCAD сегодня — это не просто графический редактор, а среда параметрического моделирования. Игнорирование этой функции — потеря конкурентного преимущества.»

Вопросы и ответы

Заключение

Задание углов в AutoCAD — это не просто технический навык, а основа точного и эффективного проектирования. Владение различными методами — от простого ввода координат до параметрических ограничений — позволяет адаптироваться к любой задаче: от эскиза до готового рабочего чертежа.

• Используйте полярные координаты для прямого задания угла при рисовании.
• Настройте Polar Tracking и OSNAP для визуальной помощи и точной привязки.
• Применяйте команду ROTATE с опцией Reference для выравнивания по существующим объектам.
• Внедряйте параметрические ограничения в сложных и изменяемых чертежах.
• Проверяйте систему единиц и направление отсчёта углов, чтобы избежать типичных ошибок.
