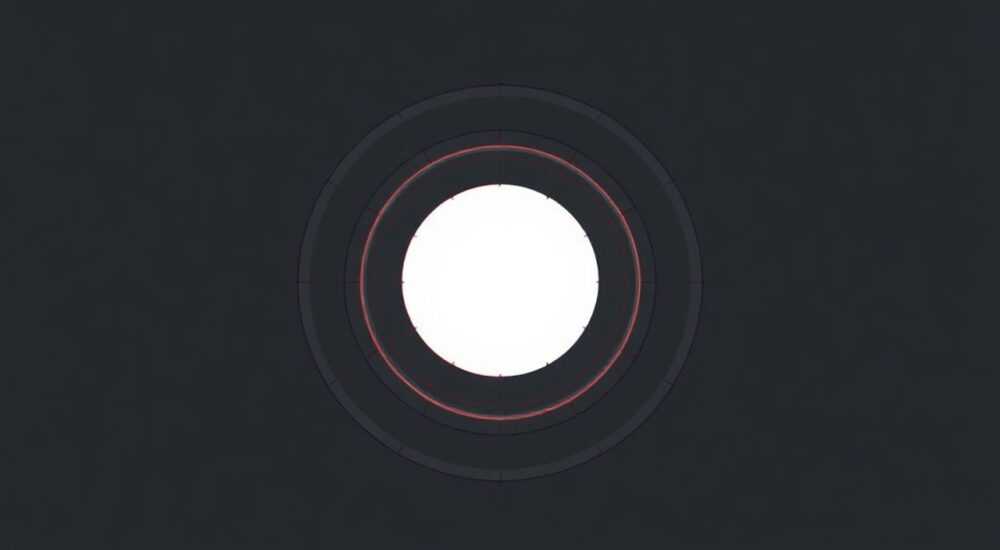

Как закрасить круг в автокаде

Круг в AutoCAD можно закрасить несколькими способами, в зависимости от требуемого результата — сплошной заливкой, штриховкой или цветом области. Основные методы включают использование команды HATCH (ШТРИХОВКА), создание замкнутой полилинии и применение инструмента SOLID (в старых версиях) или стилей визуализации. Главная рекомендация: для надежной и корректно отображаемой заливки используйте команду ШТРИХОВКА с типом «Сплошная».

Как использовать команду ШТРИХОВКА для заливки круга

Один из самых универсальных и профессионально признанных способов закрасить круг в AutoCAD — это применение команды HATCH, известной в русскоязычной среде как ШТРИХОВКА. Эта команда позволяет заполнить любую замкнутую область, включая окружности, выбранным узором или сплошным цветом. При этом результат остается ассоциативным: если вы измените размер круга, заливка автоматически адаптируется под новый контур.

Для начала убедитесь, что ваш круг действительно является замкнутым объектом. В AutoCAD окружность по умолчанию считается замкнутым контуром, но если она была преобразована в полилинию или повреждена, могут возникнуть проблемы с определением границ. Лучше всего проверить целостность объекта с помощью команды BOUNDARY (ГРАНИЦА) или вручную через зум.

Пошаговый алгоритм заливки круга через HATCH

1. Выберите на ленте вкладку «Главная» → панель «Рисование» → нажмите «Штриховка».
2. В открывшемся диалоговом окне или на динамической панели выберите тип штриховки — установите значение «Сплошная» (SOLID).
3. Нажмите «Добавить: по выбору» и щелкните внутри круга. Если круг распознаётся как замкнутый контур, он будет подсвечен.
4. Подтвердите выбор, нажав Enter, затем завершите команду.

После этого круг будет полностью закрашен выбранным цветом. Цвет заливки зависит от текущего слоя, свойств объекта или настроек самой штриховки. Вы можете изменить его в палитре свойств (CTRL+1).

Цвет сплошной заливки можно задать как глобально (через стиль слоя), так и индивидуально для каждого объекта. Например, если вы хотите, чтобы все заливки были синими, установите синий цвет в свойствах штриховки до её создания. Это особенно важно при подготовке чертежей к печати или экспорту в PDF.

Альтернативные способы закрашивания круга

Хотя команда HATCH является стандартом де-факто, существуют и другие методы, которые могут быть полезны в особых случаях — например, при работе со старыми версиями AutoCAD или при необходимости создания 3D-эффектов.

Использование полилинии и заливки SOLID (устаревший метод)

В ранних версиях AutoCAD (до 2000 года) применялся объект SOLID — примитив, позволяющий создавать закрашенные 2D-области. Хотя он формально всё ещё доступен, его использование не рекомендуется из-за проблем с совместимостью и медленной перерисовкой. Тем не менее, понимание принципа может помочь при работе с устаревшими чертежами.

Чтобы попробовать этот способ:

• Введите в командной строке SOLID.
• Укажите три точки, образующие треугольник, а четвёртую — совпадающую с первой, чтобы замкнуть фигуру.
• Повторите операцию, заполняя круг множеством таких треугольников (что крайне неэффективно).

Очевидно, такой подход непрактичен для круга, поэтому вместо него лучше конвертировать окружность в замкнутую полилинию и использовать REGION (ОБЛАСТЬ) или BOUNDARY.

Преобразование в область (Region) и визуальные стили

Ещё один продвинутый способ — преобразовать круг в REGION (двумерную область), после чего применить визуальный стиль, поддерживающий заливку. Для этого:

1. Введите команду REGION.
2. Выберите круг и нажмите Enter.
3. Перейдите во вкладку «Вид» → «Визуальные стили» → выберите «Закрашенный» (Realistic или Shaded).

Теперь круг будет отображаться как закрашенный объект. Однако важно понимать: это лишь визуальный эффект. При печати или экспорте в монохромный формат заливка может не передаться, если не настроены соответствующие параметры вывода.

Распространённые ошибки и как их избежать

Даже опытные пользователи сталкиваются с трудностями при попытке закрасить круг. Ниже — основные причины, почему заливка не работает, и пути их решения.

Ошибка 1: Контур не замкнут

AutoCAD требует, чтобы область для заливки была полностью замкнутой. Если окружность была разорвана командой BREAK или повреждена при импорте, команда HATCH не сможет определить границы.

Решение:

• Используйте команду JOIN (СОЕДИНИТЬ), чтобы замкнуть разорванные сегменты.
• Проверьте наличие зазоров с помощью ZOOM на 1000x увеличении.
• Примените PEDIT → «Преобразовать в полилинию», затем «Соединить».

Ошибка 2: Объект находится на заблокированном или немодифицируемом слое

Если круг расположен на слое, который заблокирован или установлен как «немодифицируемый», вы не сможете добавить к нему штриховку.

Ошибка 3: Проблемы с масштабом штриховки

Иногда пользователь применяет штриховку, но не видит её — особенно если случайно выбран мелкий узор с неправильным масштабом. В результате заливка кажется прозрачной или отсутствующей.

Решение:

• Откройте палитру свойств штриховки (CTRL+1).
• Найдите параметр «Масштаб» и установите значение 1 для сплошной заливки.
• Если используется узор, увеличьте масштаб до визуально приемлемого уровня.

Ошибка 4: Неверный режим выбора границ

Команда HATCH предлагает два режима: «по выбору» и «автоматическое определение». Последний может не сработать, если рядом находятся другие объекты.

Совет: всегда используйте режим «Добавить: по выбору», чтобы точно указать, какой контур нужно заполнить.

Настройка отображения заливки в разных режимах

То, как вы видите закрашенный круг на экране, зависит от текущего визуального стиля и режима отображения. AutoCAD предоставляет несколько режимов: от каркасного (Wireframe) до фотореалистичного (Realistic).

Режимы отображения и их влияние

В режиме 2D Wireframe заливка HATCH отображается, но может не показывать цвет, если отключено «Отображение цвета объектов» в настройках системы. Убедитесь, что в меню «Вид» → «Визуальные стили» выбран стиль, поддерживающий цвет — например, «Классический» или «Закрашенный».

Для точной проверки того, как заливка будет выглядеть при печати, переключитесь в режим предварительного просмотра:

1. Нажмите Ctrl+P для вызова окна печати.
2. Нажмите «Предварительный просмотр».
3. Убедитесь, что круг отображается закрашенным.

Экспорт и совместимость

При экспорте чертежа в PDF, DWF или DXF важно учитывать, как сохраняется штриховка. В большинстве случаев сплошная заливка передаётся корректно, но при использовании градиентных или пользовательских шаблонов возможны потери.

Если вы работаете в команде, использующей разные версии AutoCAD, сохраняйте файл в обратно совместимом формате (например, DWG 2013), чтобы избежать проблем с интерпретацией штриховки.

Экспертное мнение

Профессионалы также рекомендуют использовать слои для штриховок: создайте отдельный слой, например, «HATCH-FILL», и назначайте ему нужный цвет. Это упрощает управление, фильтрацию и последующее редактирование. Кроме того, при массовом оформлении (например, планы полов или кровли) можно создать шаблон (.DWT) с преднастроенными стилями заливки.

Вопросы и ответы

Заключение

Закрасить круг в AutoCAD — задача, которая на первый взгляд кажется простой, но требует понимания инструментов заливки, типов объектов и настроек отображения. Наиболее надёжный и универсальный способ — использование команды ШТРИХОВКА (HATCH) с типом «Сплошная». Она обеспечивает ассоциативность, корректное отображение и совместимость с печатью и экспортом.

• Всегда используйте команду HATCH для 2D-заливки кругов и других замкнутых фигур.
• Убедитесь, что контур замкнут и не содержит разрывов.
• Настройте цвет и масштаб штриховки в соответствии с требованиями к документации.
• Используйте отдельные слои для штриховок для удобства управления.
• Проверяйте результат в режиме предварительного просмотра перед печатью.
