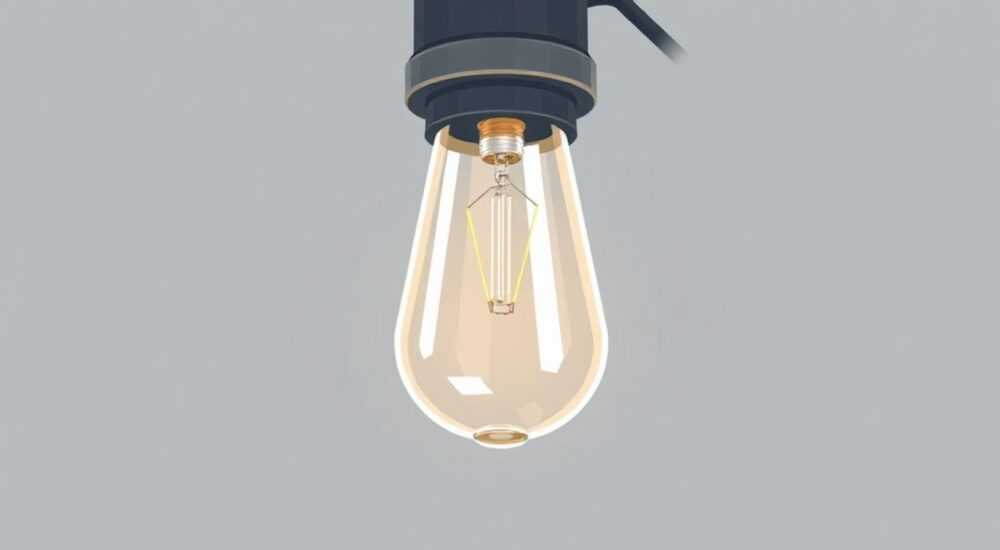

Как закрепить патрон е14 в самодельном светильнике

Закрепление патрона Е14 в самодельном светильнике — это важный этап, от которого зависит безопасность, долговечность и внешний вид изделия. Несмотря на кажущуюся простоту, этот процесс требует внимания к деталям: выбор правильного метода фиксации, учет материала основы, надежная изоляция проводов и соблюдение мер электробезопасности. Главное — обеспечить неподвижность патрона и исключить контакт оголенных проводников.

Патрон Е14: что это и как работает

Патрон Е14 — это стандартное электротехническое устройство для подключения ламп с цоколем типа Е14 (резьбовой контакт диаметром 14 мм). Он широко используется в бытовых светильниках, особенно в изделиях малой и средней мощности: бра, торшерах, настольных лампах, люстрах. Конструктивно патрон состоит из корпуса, внутреннего контакта (центральный штырь), бокового контакта (резьба) и зажимов для проводов.
Работает патрон по принципу простого разъёма: при вкручивании лампы её цоколь плотно прилегает к контактам, замыкая цепь. Корпус патрона изготавливается из термостойкого пластика, керамики или металла, что определяет его устойчивость к нагреву и механическим повреждениям. Для самодельных светильников выбор материала имеет критическое значение.
В самоделках часто используются пластиковые патроны — они легкие, дешевые и просты в монтаже. Однако при работе с лампами накаливания или галогенками выше 40 Вт возможен перегрев, деформация корпуса и риск возгорания. Керамические аналоги дороже, но выдерживают до 250 °C, что делает их предпочтительными для мощных источников света.

Основные способы крепления патрона

Выбор метода фиксации зависит от конструкции светильника, материала основы и эстетических предпочтений. Ниже представлены наиболее распространённые и проверенные практикой способы.

• Крепление на резьбовую шпильку — классический способ, при котором патрон накручивается на металлическую трубку или шпильку диаметром М10. Подходит для деревянных, металлических и ДСП-основ. Требует наличия гайки и шайбы для фиксации с тыльной стороны.
• Фиксация хомутом или скобой — применяется, когда нет возможности использовать резьбу. Хомут обхватывает корпус патрона и крепится к основе саморезами. Подходит для стеклянных, керамических и нестандартных корпусов.
• Приклеивание термоклеем или силиконом — временный или вспомогательный метод. Используется только в сочетании с механическим креплением. Не рекомендуется как единственный способ фиксации.
• Интеграция в 3D-печать или литьё — современный подход, когда патрон встраивается в корпус, напечатанный на 3D-принтере. Обеспечивает идеальную посадку, но требует точного моделирования.

Пошаги: этапы монтажа

Чтобы закрепить патрон Е14 правильно, следуйте чёткому алгоритму. Это минимизирует риски и гарантирует долгую работу светильника.

1. Подготовьте материалы и инструменты: патрон Е14, провод ПВС или ШВВП 2×0.75 мм², шпилька М10 (если нужно), гайки, шайбы, отвёртка, кусачки, тестер.
2. Проделайте отверстие в основе: диаметр должен соответствовать шпильке или корпусу патрона. Для дерева используйте сверло по дереву, для металла — по металлу.
3. Протяните провода: через отверстие в корпусе светильника и далее — в патрон. Убедитесь, что запас провода достаточен для удобного подключения.
4. Подключите провода к патрону: фазу (коричневый/красный) — к центральному контакту (подвижному штырю), ноль (синий) — к боковому (резьбе). Зажмите винты отвёрткой.
5. Зафиксируйте патрон: если используется шпилька — накрутите патрон, установите шайбу и зафиксируйте гайкой с обратной стороны. Если хомут — обожмите корпус и прикрепите к основе.
6. Дополнительная фиксация: нанесите каплю термоклея или силикона вокруг основания патрона для защиты от вибраций и влаги.
7. Проверьте изоляцию: убедитесь, что оголённые части проводов не выступают и не касаются корпуса.
8. Тестирование: подключите светильник к сети через УЗО или автомат, вкрутите лампу и проверьте работу.

Частые ошибки и как их избежать

Даже опытные мастеров подвержены типичным просчётам при сборке самодельных светильников. Вот основные из них и пути их устранения.

• Неправильное подключение проводов: перепутаны фаза и ноль. Хотя лампа будет работать, это создаёт повышенный риск поражения током при замене. Решение: всегда подключайте фазу к центральному контакту.
• Отсутствие дополнительной фиксации: патрон болтается, провода испытывают нагрузку. Со временем это приводит к обрыву. Решение: используйте хомут, гайку или клей.
• Перегрев из-за неподходящего патрона: пластиковый патрон с лампой 60 Вт. Риск деформации и возгорания. Решение: для ламп >40 Вт используйте керамические патроны.
• Плохая изоляция: оголённые жилы касаются корпуса. Может вызвать короткое замыкание. Решение: используйте изоленту или термоусадку.
• Игнорирование УЗО: подключение без защитного автомата. При утечке тока — опасность для жизни. Решение: все самодельные светильники должны подключаться через УЗО.

Совет по выбору материалов

Качество и безопасность самодельного светильника напрямую зависят от используемых компонентов. Не стоит экономить на патроне или проводе — это «узкие места» системы.
Для патронов предпочтительны:

• Керамика — максимальная термостойкость, долговечность, но хрупкость.
• Термопластик (PA66) — устойчив к нагреву до 150 °C, ударопрочен, доступен.
• Металл с изоляцией — используется в промышленных светильниках, требует заземления.

Для проводов:

• ШВВП 2×0.75 — гибкий, с двойной изоляцией, подходит для внутренней прокладки.
• ПВС 2×0.75 — чуть жёстче, но тоже безопасен при правильном монтаже.

Не используйте провода сечением менее 0.5 мм² — они не выдержат нагрузки и могут перегреться.

Экспертное мнение

По его словам, в 70% случаев поломок самодельных светильников виноват именно патрон: либо неправильно установлен, либо перегружен, либо сделан из некачественного пластика. Он также рекомендует использовать светодиодные лампы Е14 — они потребляют меньше энергии, почти не греются и снижают нагрузку на всю систему.

Вопросы и ответы

Заключение

Закрепление патрона Е14 в самодельном светильнике — это не просто техническая задача, а комплексная работа, требующая внимания к безопасности, материалам и монтажу. От правильного выбора метода фиксации зависит не только надёжность, но и срок службы изделия. Особенно важно учитывать тепловую нагрузку, тип лампы и условия эксплуатации.

• Всегда используйте керамические патроны для ламп мощнее 40 Вт.
• Фиксируйте патрон механически — гайкой, хомутом или шпилькой.
• Правильно подключайте провода: фаза — к центральному контакту.
• Проверяйте изоляцию и тестируйте светильник через УЗО.
• Придерживайтесь стандартов ГОСТ и используйте качественные компоненты.
