Как заменить реле холодильника стинол

Замена реле холодильника Стинол — это ремонтная операция, которую при определенных условиях может выполнить даже домашний мастер. Главное — правильно диагностировать неисправность, подобрать совместимую запчасть и соблюсти технику безопасности. В большинстве моделей пускозащитное реле расположено сзади на компрессоре и крепится защёлками или хомутом.

Холодильники марки Стинол, выпускавшиеся в 1990–2000-х годах, до сих пор остаются у многих пользователей. Несмотря на надёжность конструкции, со временем выходят из строя отдельные компоненты, особенно электрические. Одной из типичных поломок является отказ пускозащитного реле — устройства, отвечающего за запуск компрессора. Признаками неисправности становятся характерный жужжащий звук при включении, отсутствие запуска мотора или постоянное срабатывание защиты. Поскольку оригинальные запчасти для Стинол сегодня найти сложно, важно понимать принцип замены, совместимость и альтернативные решения.

Принцип работы пускозащитного реле

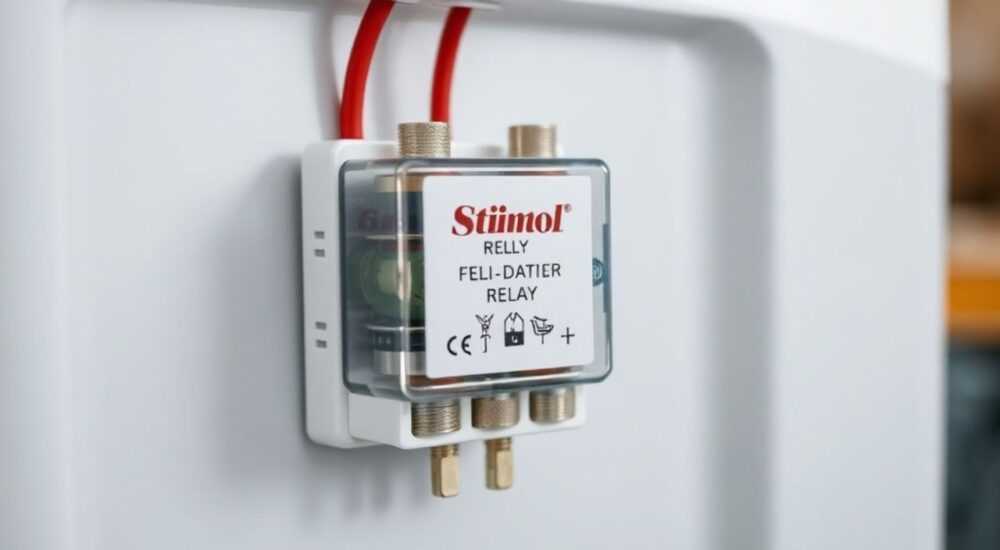

Пускозащитное реле (или ПР) — это электромеханический модуль, который обеспечивает кратковременную подачу тока на пусковую обмотку компрессора. Без него двигатель не сможет набрать необходимый крутящий момент для запуска. После нескольких секунд работы реле автоматически размыкает цепь, передавая управление основному контуру.
Устройство состоит из катушки, контактов и биметаллической пластины. При подаче напряжения катушка создает магнитное поле, которое замыкает контакты, подключая пусковую обмотку. Как только компрессор начинает работать, ток снижается, и контакты размыкаются. Если происходит перегрев, биметаллическая пластина деформируется и разрывает цепь — это защита от перегрузки.
В холодильниках Стинол чаще всего использовались реле типа РП-3, РП-4 или РП-6, в зависимости от мощности компрессора. Они имели стандартную форму — прямоугольный корпус с тремя или четырьмя выводами. Современные аналоги могут отличаться по габаритам, но сохранять функциональную совместимость.

Диагностика неисправностей: как понять, что дело в реле

Перед заменой необходимо убедиться, что проблема именно в реле, а не в компрессоре, термостате или проводке. Первый признак — холодильник не включается, но слышен щелчок при попытке запуска. Иногда мотор «жужжит», но не запускается — это указывает на то, что пусковая обмотка получает питание, но реле не может её отключить.
Для проверки можно использовать тестер. Отсоедините реле от компрессора и прозвоните контакты. На выводах пусковой обмотки (обычно обозначаются S и M) должно быть сопротивление около 10–20 Ом. Если показания «бесконечность» — вероятно, обрыв в реле. Также проверьте термозащиту: между общим выводом (C) и выводом двигателя (M или R) сопротивление должно быть низким.
Если реле внешне повреждено (плавленый корпус, следы гари), его необходимо заменить вне зависимости от результатов теста. Перегрев часто свидетельствует о длительной перегрузке, которая могла повлиять на другие элементы.

Признаки неисправности реле

• Холодильник не включается, но слышен щелчок при включении.
• Мотор жужжит, но не запускается и через несколько секунд отключается.
• На задней стенке холодильника чувствуется запах гари.
• Корпус реле вздулся или потемнел.
• Тестер показывает обрыв или короткое замыкание в цепи.

Как подобрать совместимое реле для замены

Оригинальные реле для Стинол больше не производятся, поэтому приходится использовать аналоги. Ключевой параметр — соответствие по напряжению (220 В), типу компрессора и мощности. Маркировка на старом реле содержит важную информацию: например, РП-3/220 или PTC-18. Эти данные помогут подобрать замену.
Сегодня на рынке представлены универсальные пусковые реле с электронным управлением (например, на базе PTC-элемента). Они компактнее, надёжнее и не имеют механических контактов. Такие устройства просто подключаются параллельно к пусковой обмотке и срабатывают автоматически при подаче напряжения.

Таблица совместимости реле для Стинол

Замена реле: пошаговая инструкция

Процедура замены занимает 20–30 минут и не требует специального оборудования. Однако крайне важно соблюдать технику безопасности: отключайте холодильник от сети минимум на 15 минут перед началом работ, чтобы конденсаторы разрядились.

1. Отключите холодильник от электросети и выждите 15 минут.
2. Снимите заднюю защитную панель, закрывающую компрессор.
3. Найдите пусковое реле — оно крепится к боковой стороне компрессора с помощью защёлок или хомута.
4. Отсоедините все провода, запоминая их расположение (можно сфотографировать).
5. Аккуратно снимите реле, не повреждая штекеры.
6. Сравните новое реле со старым: по форме, количеству выводов и маркировке.
7. Установите новое устройство, подключите провода в соответствии с цветовой маркировкой.
8. Зафиксируйте реле на месте (защёлкой или хомутом).
9. Установите панель обратно и подключите холодильник к сети.
10. Проверьте запуск: должен быть чёткий щелчок, затем запуск компрессора.

Если используется электронное реле PTC, его подключают параллельно к пусковой обмотке — обычно между выводами S (старт) и C (коммон). Провода изолируют термоусадкой или клеммниками.

Необходимые инструменты

• Отвёртка (крестовая и плоская).
• Тестер или мультиметр.
• Фонарик (для осмотра темного пространства за холодильником).
• Термоусадка или изолента.
• Фотоаппарат (для фиксации подключения проводов).

Частые ошибки и как их избежать

Одной из самых распространённых ошибок является попытка заменить реле без предварительной диагностики. Владельцы часто путают симптомы: например, если компрессор не запускается из-за неисправного термостата, замена реле ничего не даст.
Другая ошибка — использование несовместимого реле. Например, установка РП-3 на компрессор, рассчитанный на РП-6, приведёт к недостаточному пусковому току и постоянному срабатыванию защиты. Это создаёт дополнительную нагрузку на обмотки.
Также опасно игнорировать следы перегрева. Если на корпусе реле есть копоть, это может указывать на более глубокую проблему — например, заклинивание компрессора или нарушение в системе охлаждения. В таких случаях простая замена реле временно решит вопрос, но вскоре поломка повторится.

Чек-лист перед заменой

• Проверил ли я напряжение в розетке?
• Прозвонил ли я цепь термостата?
• Убедился ли я, что компрессор не заклинил?
• Сравнил ли я маркировку нового и старого реле?
• Изолировал ли я все соединения?

Советник по запасным частям: где искать, на что обращать внимание

Где купить реле для Стинол? Оригинальные детали встречаются на разборках или в специализированных магазинах запчастей. Однако чаще приходится прибегать к аналогам. Лучше выбирать продукцию проверенных брендов: Termex, Dometic, Embraco, Danfoss.
Цена на реле варьируется от 300 до 1200 рублей. Электронные PTC-реле стоят дороже, но служат дольше. При покупке обязательно уточните:

• Напряжение (220 В).
• Тип подключения (встраиваемое, внешнее).
• Наличие термозащиты.
• Совместимость с вашим компрессором (например, LG, Samsung, NTC).

Интернет-магазины предлагают доставку по России, но внимательно читайте отзывы. Есть риск получить подделку с завышенными характеристиками. Хороший продавец всегда предоставляет фото реального товара и консультирует по подбору.

Экспертное мнение

При выборе способа замены реле важно учитывать не только текущее состояние техники, но и её возраст. Если холодильнику более 15 лет, имеет смысл рассмотреть возможность модернизации с помощью современного электронного пускового устройства. Оно снижает нагрузку на компрессор, уменьшает риск перегрева и увеличивает срок службы.
Также рекомендуется после замены реле провести диагностику системы в целом: проверить давление в контуре, состояние конденсатора и уровень хладагента. Часто одна неисправность маскирует другую. Профилактический осмотр позволяет избежать повторного ремонта в ближайшие месяцы.
Главное правило: не экономьте на качестве запчастей. Дешёвое реле может выйти из строя через неделю, а повторный демонтаж — дополнительная нагрузка на хрупкие контакты.

Вопросы и ответы

Заключение

Замена пускозащитного реле в холодильнике Стинол — задача, посильная даже начинающему мастеру. Главное — правильно диагностировать неисправность, подобрать совместимую запчасть и аккуратно выполнить монтаж. Современные аналоги, особенно электронные PTC-реле, повышают надёжность и упрощают обслуживание.

• Всегда отключайте холодильник от сети перед ремонтом.
• Проверяйте реле мультиметром перед заменой.
• Используйте только совместимые или универсальные аналоги.
• Изолируйте все электрические соединения.
• Рассмотрите переход на электронное пусковое устройство для долгосрочной эксплуатации.
