Как заменить трехходовой клапан на котле навьен

Замена трехходового клапана на котле Navien — ответственная процедура, требующая понимания гидравлики системы отопления и точного соблюдения технических рекомендаций. Этот элемент играет ключевую роль в распределении теплоносителя между контуром отопления и ГВС, и его неисправность может привести к перебоям в работе котла, скачкам температуры или полной остановке оборудования. В большинстве случаев замену можно выполнить самостоятельно при наличии базовых навыков сантехнических работ, но важно учитывать модель котла, тип клапана и особенности подключения.

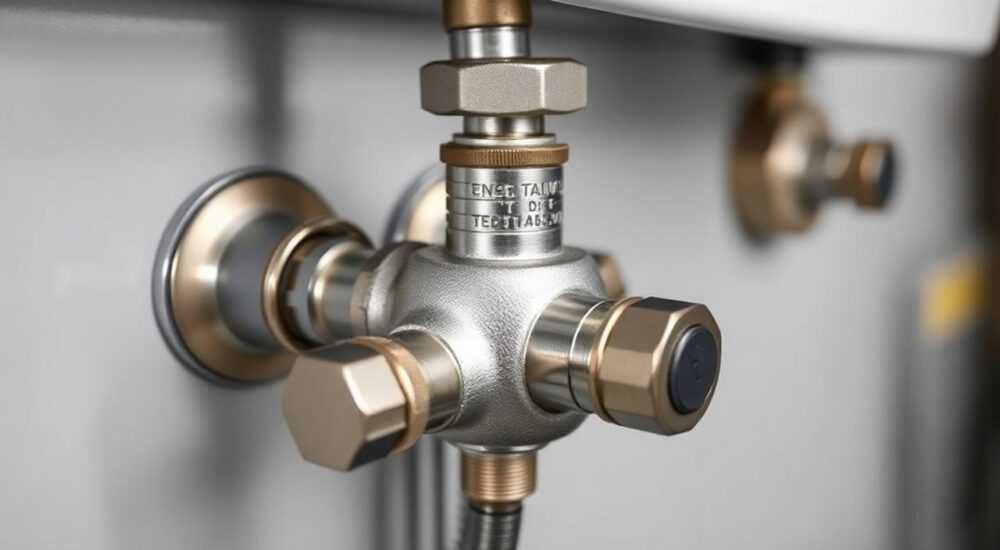

Что такое трехходовой клапан и зачем он нужен

Трехходовой клапан — это важный узел в системе автоматического регулирования теплоносителем в двухконтурных газовых котлах, таких как модели Navien Ace, Delux, Prime и других. Его основная функция — перераспределять поток горячей воды между контуром отопления и контуром горячего водоснабжения (ГВС). Когда вы открываете кран с горячей водой, клапан переключает поток на ГВС, обеспечивая мгновенный нагрев. После закрытия крана он возвращается к обогреву помещения.

Клапан работает под управлением электроники котла. При поступлении сигнала от платы управления сервопривод поворачивает шток, изменяя направление потока. Конструктивно он состоит из корпуса с тремя патрубками (подача, отопление, ГВС), шарового механизма и электропривода. От надежности этого узла напрямую зависит стабильность работы котла и комфорт пользователя.

На моделях Navien чаще всего используются клапаны с плоским шаровым механизмом и электромагнитным или шаговым приводом. Они отличаются высокой скоростью срабатывания и долговечностью, но при этом чувствительны к качеству воды и гидравлическим ударам. Накипь, ржавчина и механические примеси могут привести к заклиниванию или неполному перекрытию каналов.

Признаки неисправности трехходового клапана

Определить, что проблема именно в трехходовом клапане, помогают характерные симптомы. Один из самых частых — внезапное изменение температуры в душе: вода то горячая, то холодная, даже если расход постоянный. Это говорит о том, что клапан не полностью перекрывает контур отопления и часть теплоносителя уходит в батареи.

Еще один явный признак — отсутствие горячей воды при работающем котле. Если отопление функционирует нормально, а кран с ГВС выдает только теплую или холодную воду, возможно, клапан застрял в положении «отопление». Также возможны ошибки на дисплее котла, такие как E01, E03 или E10, которые указывают на проблемы с датчиками температуры или циркуляцией.

Иногда неисправность проявляется как задержка включения ГВС: после открытия крана проходит 10–20 секунд, прежде чем пойдет горячая вода. Это может быть связано с износом привода или подгоранием контактов. В редких случаях слышны щелчки или жужжание внутри блока — признак того, что сервопривод пытается сдвинуть заклинивший механизм.

Подготовка к замене: инструменты и условия

Перед началом работ необходимо создать безопасные условия и подготовить все необходимое. Прежде всего — отключите котел от электросети через автоматический выключатель. Затем перекройте подачу газа (на кране перед котлом) и воду (на входе ХВС и, при наличии, на обратке отопления). Систему нужно разгрузить: спустите давление, открыв сливной кран или используя аварийный клапан.

Для замены потребуются следующие инструменты:

• Разводной и накидной ключи (обычно 19 мм и 22 мм)
• Торцевой ключ или головка для болтов крепления
• Отвертки (крестовая и плоская)
• Емкость для слива воды (не менее 5 литров)
• Ветошь или тряпки для протирки
• ФУМ-лента или сантехнический лен с пастой
• Новый трехходовой клапан (обязательно совместимый с вашей моделью)

Особое внимание уделите выбору замены. Уточните точную модель котла и номер старого клапана. Например, для Navien Ace 24K часто используется клапан с артикулом NTV-1511A или аналог. Использование неоригинальных деталей может привести к быстрому выходу из строя или несовместимости с электроникой.

Пошаговая замена трехходового клапана

Шаг 1: Демонтаж передней панели и доступ к узлу

Открутите крепежные винты на передней панели котла и аккуратно снимите ее. Уложите на чистую поверхность, чтобы не повредить. Трехходовой клапан обычно расположен в нижней части теплообменника, рядом с насосом. Он прикрыт пластиковым кожухом — его тоже нужно снять.

Шаг 2: Слив воды и отключение трубок

Подставьте емкость под соединения. Используя ключи, осторожно открутите накидные гайки на трех патрубках: подача, обратка отопления и подключение ГВС. Будьте готовы к тому, что из системы вытечет до 1–2 литров воды. После отсоединения трубок заглушите их, чтобы избежать подтекания.

Шаг 3: Отключение электрического разъема

На корпусе клапана находится электрический разъем, подключенный к плате управления. Аккуратно отщелкните его, не повреждая контакты. Если разъем прикипел, слегка покачайте его из стороны в сторону.

Шаг 4: Демонтаж старого клапана

Клапан крепится к теплообменнику двумя или четырьмя болтами. Открутите их торцевым ключом. Иногда болты прикипают из-за коррозии — в этом случае используйте проникающую смазку (например, WD-40) и подождите 10–15 минут. Не применяйте чрезмерное усилие, чтобы не сорвать резьбу.

Шаг 5: Установка нового клапана

Убедитесь, что новая деталь идентична по размерам и расположению патрубков. Установите ее на место, затяните болты равномерно, без перекосов. Обработайте резьбу на соединениях ФУМ-лентой (2–3 оборота) или льном с пастой. Подключите трубки и затяните накидные гайки — не перетягивайте, чтобы не повредить пресс-шайбы.

Шаг 6: Подключение и запуск

Подключите электрический разъем, установите на место кожух и переднюю панель. Откройте краны подачи воды и газа. Наполните систему, доведя давление до 1.0–1.5 бар. Включите котел и проверьте работу: сначала в режиме отопления, затем откройте кран ГВС. Убедитесь, что нет подтеканий и температура стабильна.

Распространённые ошибки и как их избежать

Одна из самых частых ошибок — использование несовместимого клапана. Даже внешне одинаковые модели могут иметь разные углы поворота или электрические параметры. Это приводит к некорректной работе или поломке платы управления.

Вторая ошибка — перетяжка накидных гаек. Это деформирует пресс-шайбы и вызывает течь. Затягивайте их рукой с небольшим усилием, используя ключ только для финальной подтяжки.

Третья — игнорирование промывки системы. Если в теплообменнике или трубах много накипи и шлама, новый клапан быстро выйдет из строя. Перед установкой промойте контур, особенно если котлу больше 5 лет.

Экспертное мнение

Интервью с Сергеем Волковым, главным инженером сервисной компании «ТеплоСфера», 15 лет в сфере обслуживания газовых котлов

— Сергей, насколько часто вы сталкиваетесь с поломкой трехходовых клапанов у котлов Navien?

— Очень часто. Особенно в регионах с жесткой водой. Клапан — один из самых нагруженных узлов. За 7–8 лет эксплуатации он изнашивается даже при идеальных условиях. Мы видим, что около 30% всех вызовов на нестабильную ГВС связаны именно с этим элементом.

— Что вы посоветуете домашним мастерам, решившим сделать замену самостоятельно?

— Во-первых, не экономьте на запчасти. Оригинал стоит дороже, но служит в 2–3 раза дольше. Во-вторых, обязательно делайте фото перед демонтажом — это поможет при сборке. И главное — не торопитесь. Одна неверно подключенная трубка может привести к гидроудару.

— Есть ли альтернативы стандартному клапану?

— Да, сейчас появляются модули с улучшенной керамикой и защитой от накипи. Например, некоторые производители предлагают клапаны с тефлоновым покрытием шара. Они стоят дороже, но окупаются за счет долговечности.

Вопросы и ответы

Заключение

Замена трехходового клапана на котле Navien — это технически доступная, но ответственная операция, требующая внимательности и аккуратности. Успешный результат зависит от правильной диагностики, использования совместимых запчастей и соблюдения последовательности действий. Хотя многие владельцы справляются с этой задачей самостоятельно, важно помнить о рисках: утечка газа, повреждение оборудования или нарушение гарантии при неправильной установке.

• Трехходовой клапан отвечает за переключение между отоплением и ГВС.
• Замену можно выполнить самостоятельно при наличии инструментов и навыков.
• Используйте только оригинальные или точно совместимые запчасти.
• Перед началом работ обязательно перекройте воду, газ и электричество.
• После установки проверьте систему на утечки и стабильность работы.
