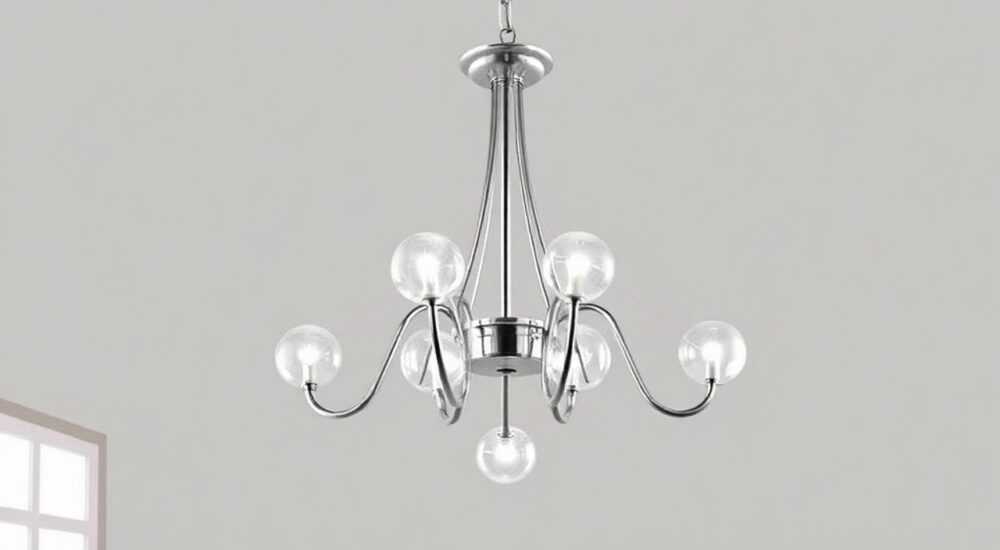

Как заменить цоколи в галогеновой люстре

Замена цоколей в галогеновой люстре — необходимая мера, когда контактные элементы изношены, окислены или повреждены. Это позволяет восстановить работоспособность светильника без полной замены, сэкономив деньги и время. Главное — правильно подобрать новый цоколь по типу и размеру, обесточить люстру и аккуратно выполнить демонтаж и установку.

Галогеновые люстры остаются популярным решением для интерьерного освещения благодаря тёплому свету и привлекательному дизайну. Однако со временем даже качественные светильники выходят из строя — чаще всего из-за перегорания ламп или износа цоколей. Цоколь — это контактный узел, в который вкручивается или вставляется лампочка. При постоянном нагреве, вибрации и коррозии он может терять контакт, искрить или полностью разрушаться. В таких случаях ремонт заключается не в покупке новой люстры, а в замене повреждённых цоколей. Эта операция доступна даже домашнему мастеру при наличии базовых навыков электромонтажа и соблюдении техники безопасности. В статье подробно рассмотрим, как безопасно и эффективно произвести замену цоколей в галогеновой люстре, какие инструменты понадобятся, на что обращать внимание при выборе комплектующих и как избежать типичных ошибок.

Диагностика неисправности цоколя

Перед тем как разбирать люстру, важно убедиться, что проблема действительно в цоколе, а не в лампе или электропроводке. Первый признак — лампа не загорается, хотя заведомо исправна. Проверьте её в другом патроне. Если работает — значит, дело в цоколе. Другие симптомы: мерцание, слабое свечение, потрескивание при включении, запах гари или видимое потемнение контактов.
Осмотрите цоколь визуально. Окисленные, подгоревшие или деформированные контакты — явный сигнал к замене. Особенно часто это происходит в местах с высокой влажностью или при использовании ламп с превышением мощности. Нагрев выше допустимого разрушает пластик и ослабляет прижимные пружины внутри цоколя.

При диагностике можно использовать мультиметр. Переведите его в режим прозвонки и проверьте целостность цепи между контактами цоколя. Отсутствие сигнала указывает на обрыв. Также проверьте, есть ли напряжение на подходящих проводах (при включенном выключателе). Если напряжение есть, но лампа не горит — проблема точно в цоколе.
Иногда неисправность связана с плохим соединением проводов внутри корпуса люстры. В этом случае достаточно зачистить и заново подключить провода. Но если цоколь пластиковый и треснул, или металлические части расплавились — замена обязательна.

Когда цоколь подлежит замене

• Видимые следы перегрева: потемнение, плавление пластика, изменение формы.
• Лампа шатается или не фиксируется в патроне.
• Постоянные искрения или щелчки при включении.
• Несколько ламп подряд перегорают в одном и том же патроне.
• Отсутствие контакта при проверке мультиметром.

Типы цоколей в галогеновых люстрах

Галогеновые лампы используются в различных форм-факторах, и цоколи под них отличаются. Самые распространённые типы — G4, G9, GU5.3 (MR16), GX5.3. Каждый из них имеет свою конструкцию и способ крепления. Знание типа необходимо для правильной замены.
G4 — миниатюрный цоколь с двумя штырьками диаметром 0.7 мм, расстояние между ними — 4 мм. Используется в маломощных лампах (5–20 Вт), часто в точечных светильниках и декоративных люстрах. Монтируется в патрон путём вставки и фиксации за счёт упругости контактов.
G9 — более крупный, с изогнутыми штырями, расстояние между точками изгиба — 9 мм. Применяется в лампах мощностью до 60 Вт. Устанавливается аналогично G4, но требует большего усилия.

GU5.3 — стандарт для ламп MR16. Работает от 12 В, поэтому в схеме обязательно должен быть трансформатор. Штыри имеют V-образную форму и фиксируются поворотом. Часто используется в подвесных и встроенных светильниках.

GX5.3 — менее распространённый аналог GU5.3, встречается в старых моделях. Отличия минимальны, но совместимость не всегда полная. Лучше использовать точную замену.

Как определить тип цоколя

• Снимите лампу и осмотрите маркировку на её корпусе (например, «G4»).
• Измерьте расстояние между штырями штангенциркулем.
• Сравните с таблицей или фото в интернете.
• Проверьте маркировку на старом цоколе — если она сохранилась.

Необходимые инструменты и материалы

Для замены цоколя понадобится минимальный набор инструментов. Главное — обеспечить безопасность и точность работы. Все действия выполняются только при отключённом питании.

• Отвёртка (крестовая и плоская) — для снятия крышки люстры и креплений.
• Кусачки или бокорезы — для удаления старых проводов.
• Стриппер или канцелярский нож — для зачистки изоляции с проводов.
• Мультиметр — для проверки напряжения и целостности цепи.
• Пассатижи — для удобства манипуляций с проводами.
• Изолента или термоусадка — для защиты соединений.

Из материалов потребуется новый цоколь того же типа, что и старый. Желательно покупать оригинальные или проверенные бренды — Ecola, Gauss, Feron. Дешёвые аналоги могут иметь меньший срок службы и худшую теплостойкость.

Также подготовьте фотографию внутреннего устройства люстры перед разборкой. Это поможет при сборке, особенно если проводов несколько и они одинакового цвета.

Пошаговая замена цоколя

Процесс замены зависит от конструкции люстры, но базовый алгоритм универсален. Ниже — пошаговая инструкция для наиболее распространённого случая: замена цоколя G4 или G9 в подвесной галогеновой люстре.

1. Отключите питание. Выключите автомат на щитке, а не только клавишу на стене. Проверьте отсутствие напряжения мультиметром.
2. Снимите люстру или часть с цоколем. Для точечных светильников достаточно снять декоративное кольцо. В подвесных — может потребоваться демонтаж всей чаши.
3. Доступ к цоколю. Аккуратно открутите крепёжные винты или снимите защёлки. Не применяйте силу — пластик хрупкий.
4. Отсоедините провода. Раскрутите клеммы или откусите провода, оставив достаточный запас для нового подключения.
5. Удалите старый цоколь. Обычно он держится на защёлках или винтах. Аккуратно извлеките его из посадочного места.
6. Подготовьте новый цоколь. Зачистите концы проводов на 5–7 мм. Подключите их к клеммам нового цоколя: фаза — к центральному контакту, ноль — к боковому (или внешнему).
7. Зафиксируйте соединения. Используйте винтовые клеммы или Wago-коннекторы. Наденьте термоусадку на скрутки.
8. Установите цоколь на место. Закрепите его винтами или защёлками. Убедитесь, что он не болтается.
9. Соберите люстру. Уложите провода аккуратно, чтобы не было перегибов.
10. Подайте питание и проверьте работу. Вкрутите лампу и включите свет. Если всё работает — ремонт успешен.

Особенности при работе с трансформатором

Если люстра работает от 12 В (лампы MR16), убедитесь, что трансформатор исправен. Перед подключением нового цоколя проверьте выходное напряжение. При необходимости замените блок питания — современные LED-трансформаторы более надёжны и экономичны.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают ошибки при замене цоколей. Вот самые частые:

• Работа под напряжением. Это главная причина травм. Всегда отключайте автомат и проверяйте мультиметром.
• Неправильная маркировка проводов. Если не пометить фазу и ноль, можно перепутать при сборке. Используйте цветную изоленту или маркеры.
• Слишком короткие провода. После зачистки должно остаться не менее 1 см свободного провода. Иначе контакт будет ненадёжным.
• Использование несоответствующего цоколя. Например, установка G4 вместо G9. Даже 1 мм разницы — и лампа не встанет.
• Перегрев из-за превышения мощности. Убедитесь, что новая лампа не превышает максимальную мощность, указанную на цоколе.

Чек-лист перед включением

• Питание отключено — проверено мультиметром.
• Цоколь надёжно зафиксирован.
• Провода правильно подключены и изолированы.
• Лампа соответствует типу и мощности.
• Все элементы люстры собраны.

Экспертное мнение

Многие владельцы галогеновых люстр не знают, что срок службы цоколя ограничен. При средней нагрузке он составляет 3–5 лет. После этого вероятность отказа резко возрастает. Профилактическая замена всех цоколей в люстре — разумное решение, особенно если одна из них уже вышла из строя.

Вопросы и ответы

Заключение

Замена цоколя в галогеновой люстре — простая, но ответственная задача. Она позволяет продлить жизнь светильнику, сэкономить на покупке нового и улучшить безопасность. Главное — действовать по инструкции, использовать правильные инструменты и не пренебрегать техникой безопасности.
Современные технологии позволяют не просто восстановить, но и модернизировать люстру: переход на светодиодные лампы снижает энергопотребление и нагрев, увеличивая срок службы всех компонентов. Регулярный осмотр и профилактика помогут избежать аварийных ситуаций и обеспечат стабильное освещение.

• Всегда отключайте питание перед началом работ.
• Точно определяйте тип цоколя — G4, G9, GU5.3 и др.
• Используйте качественные материалы и надёжную изоляцию.
• Рассмотрите переход на светодиодные лампы для снижения нагрузки.
• Проводите профилактический осмотр цоколей раз в 2–3 года.
