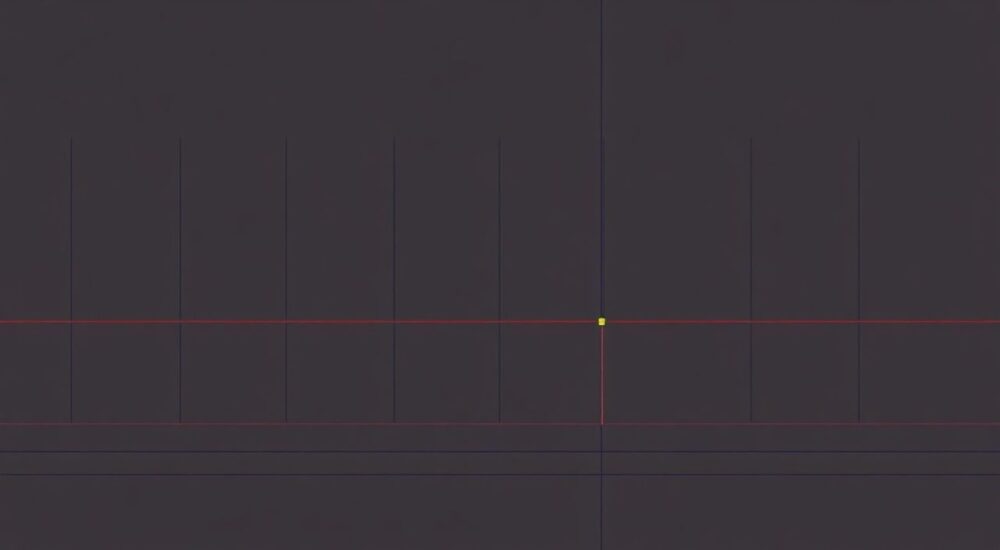

Как замкнуть линию в автокаде

Замкнуть линию в AutoCAD — значит соединить конечные точки геометрических объектов (отрезков, полилиний, дуг и т.д.) в единую замкнутую форму, такую как контур или многоугольник. Это необходимо для корректной работы команд, связанных с заливкой, штриховкой, вычислением площадей или 3D-моделированием. В AutoCAD нет одной универсальной кнопки «замкнуть», но есть несколько эффективных способов достичь результата: от точного черчения до использования специальных инструментов и настроек привязок.

Автоматизированное проектирование требует высокой точности. Незамкнутые контуры — одна из самых частых причин ошибок при создании чертежей, особенно при подготовке к печати, моделированию или передаче данных в смежные программы. Многие пользователи сталкиваются с ситуацией, когда команда ШТРИХОВКА (HATCH) не работает, хотя контур визуально кажется замкнутым. Причина — микроскопический разрыв между объектами. Устранение таких проблем начинается с понимания структуры геометрии в AutoCAD и правильного применения инструментов.

Что такое замкнутая линия в AutoCAD?

В AutoCAD термин «замкнутая линия» означает непрерывный, без разрывов контур, образованный одним или несколькими объектами, где начальная и конечная точки соединены. Такой контур может быть простым прямоугольником или сложной фигурой, состоящей из дуг, отрезков и сплайнов. Главное условие — все элементы должны быть связаны в одну целостную геометрию.

Замкнутый контур позволяет использовать такие команды, как HATCH (штриховка), BOUNDARY (создание границ), REGION (область) и EXTRUDE (выдавливание в 3D). Без замыкания эти функции либо не работают, либо дают непредсказуемые результаты. Например, попытка выделить область внутри четырёх отрезков, не соединённых в углах, приведёт к ошибке.

Формально, AutoCAD считает контур замкнутым, если:

• Конечная точка одного объекта точно совпадает с начальной точкой следующего;
• Нет зазоров, даже если они визуально не различимы;
• Объекты находятся в одной плоскости (Z = 0);
• Геометрия не содержит пересекающихся или перекрывающихся участков, мешающих интерпретации.

Инструменты для замыкания линий

AutoCAD предоставляет множество инструментов, помогающих замкнуть линии. Выбор зависит от типа объектов, их количества и точности исходных данных. Ниже — основные средства, доступные в большинстве версий AutoCAD (включая 2020–2026).

Режимы привязки (OSNAP)

Привязка — ключевой механизм точного черчения. Активировав режим КОНЕЦ (END), СЕРЕДИНА (MID) или ПЕРЕСЕЧЕНИЕ (INT), вы можете точно указывать точки на объектах. Для замыкания особенно важна привязка КОНЕЦ.

• Включите привязку через кнопку на панели состояния или клавишу F3;
• Настройте обязательные типы привязки: Конец, Пересечение, Центр;
• Используйте ОБЪЕКТНАЯ ПРИВЯЗКА (ОСНАП) для точного соединения отрезков.

Команда PEDIT (редактирование полилинии)

PEDIT — одна из самых мощных команд для работы с линиями. Она позволяет объединить несколько отрезков, дуг и полилиний в один объект, а также замкнуть его.

• Введите в командной строке PEDIT или выберите в меню «Изменить» → «Полилиния»;
• Выберите первый отрезок;
• Подтвердите преобразование в полилинию;
• Используйте опцию Добавить или Соединить, чтобы объединить другие сегменты;
• Примените опцию Замкнуть, если нужно замкнуть контур.

Команда JOIN (соединить)

JOIN — современная альтернатива PEDIT, более интуитивная и универсальная. Она работает с отрезками, полилиниями, дугами и сплайнами.

• Введите JOIN;
• Выберите объекты, которые нужно соединить;
• AutoCAD автоматически найдёт близкие концы и объединит их в одну полилинию;
• Если зазоры слишком велики, задайте допуск (Tolerance).

Настройка допусков (Fuzz Distance)

Иногда объекты почти, но не совсем, соединены. В этом случае используется параметр Fuzz Distance — максимальное расстояние, на котором AutoCAD может «растянуть» концы объектов для соединения.

• При выполнении JOIN или PEDIT система может запросить допуск;
• Укажите значение (например, 0.1 мм), чтобы закрыть микрозазоры;
• Будьте осторожны: чрезмерный допуск может привести к некорректному соединению.

Пошаговая инструкция: как замкнуть линии

Рассмотрим практический алгоритм замыкания линий на примере прямоугольника, собранного из четырёх отрезков с небольшим зазором в одном углу.

Шаг 1: Подготовка чертежа

• Откройте чертёж в AutoCAD;
• Увеличьте масштаб в проблемной области (используйте ZOOM);
• Убедитесь, что все объекты находятся на одной плоскости (Z=0);
• Проверьте наличие слоёв: желательно, чтобы линии были на одном слое.

Шаг 2: Включение привязок

1. Нажмите F3, чтобы активировать ОСНАП;
2. Щёлкните правой кнопкой по кнопке «Привязка» на панели состояния;
3. Выберите типы привязки: Конец, Пересечение, Центр;
4. Убедитесь, что включена привязка к ближайшей точке (если нужно).

Шаг 3: Объединение отрезков

1. Введите команду JOIN в командной строке;
2. Выберите первый отрезок щелчком мыши;
3. Продолжайте выделять остальные отрезки;
4. Если AutoCAD сообщает о невозможности соединения, введите допуск (например, 0.1);
5. Подтвердите операцию нажатием Enter.

Шаг 4: Проверка замыкания

• Выделите получившуюся полилинию;
• Введите команду HATCH;
• Попробуйте выбрать внутреннюю область контура;
• Если штриховка появилась — контур успешно замкнут.

Распространённые ошибки и как их избежать

Даже опытные пользователи AutoCAD допускают типичные ошибки при попытке замкнуть линии. Ниже — самые частые проблемы и пути их решения.

Ошибка 1: Привязка не работает

Пользователь видит, что курсор «проскакивает» нужную точку. Причина — отключённый или неправильно настроенный ОСНАП.

• Проверьте, включена ли привязка (F3);
• Убедитесь, что выбран нужный тип привязки (например, «Конец»);
• Используйте сочетание Shift + ПКМ для вызова временных привязок.

Ошибка 2: JOIN не объединяет объекты

Команда сообщает: «Объекты не могут быть соединены». Возможные причины:

• Объекты находятся на разных уровнях Z (не в одной плоскости);
• Слишком большой зазор между концами;
• Объекты — не отрезки, а блоки или сплайны, требующие предварительного преобразования.

Решение: используйте команду PROPERTIES, чтобы проверить координату Z всех объектов. Приведите её к 0. Также можно применить FLATTEN (если доступна) для выравнивания геометрии.

Ошибка 3: Штриховка не заполняет контур

Даже после JOIN штриховка не работает. Это означает, что контур всё ещё имеет разрывы.

• Используйте команду BOUNDARY — она покажет, может ли AutoCAD распознать область;
• Включите режим «Определить границы» и щёлкните внутри контура;
• Если граница не создаётся — ищите разрыв с помощью ZOOM и PAN.

Экспертное мнение

Елена отмечает, что в проектах с высокими требованиями к точности (например, при проектировании металлоконструкций или систем вентиляции) даже микроскопические разрывы могут привести к сбоям при импорте в Revit или Tekla. Поэтому её команда использует стандартный чек-лист:

• Проверка Z-координат;
• Очистка чертежа от лишних объектов (PURGE);
• Применение команды OVERKILL для удаления дубликатов линий;
• Финальная проверка через HATCH и BOUNDARY.

Вопросы и ответы

Заключение

Замыкание линий в AutoCAD — не просто техническая операция, а фундамент точного и профессионального черчения. От этого зависит корректность штриховки, возможность создания областей и 3D-объектов, а также успешный обмен данными с другими программами. Современные версии AutoCAD предлагают удобные инструменты, такие как JOIN и автоматическая проверка контуров, но базовые навыки — работа с привязками, контроль Z-координат и внимание к деталям — остаются неизменными.

• Замкнутый контур — обязательное условие для штриховки и 3D-моделирования.
• Используйте команды JOIN и PEDIT для объединения объектов.
• Всегда включайте привязки (ОСНАП) и проверяйте Z-координаты.
• Проверяйте результат с помощью команды HATCH.
• Автоматизация возможна через LISP-скрипты, но требует понимания основ.
