Какая имс в светильнике настенный старт светодиодный

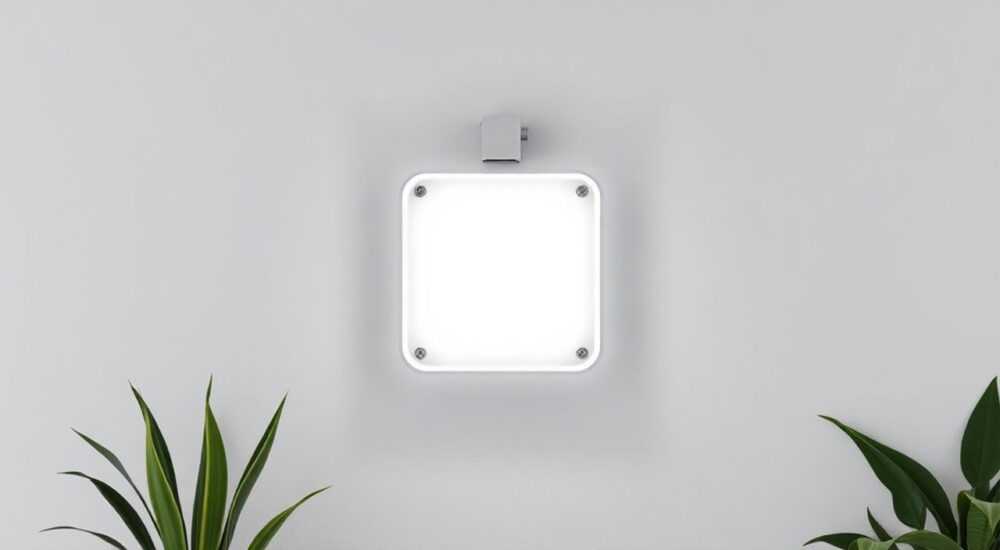

Светодиодные настенные светильники серии «Старт» — популярное решение для освещения прихожих, коридоров, спален и ванных комнат. Их надёжность, энергоэффективность и простота монтажа делают их востребованными среди домашних пользователей и профессиональных электриков. Одним из ключевых компонентов таких светильников является импульсный источник питания, или сокращённо — ИМС (импульсный модуль стабилизации). Этот элемент отвечает за преобразование переменного напряжения сети 220 В в постоянный ток низкого напряжения, необходимый для стабильной работы светодиодов.

Несмотря на кажущуюся простоту устройства, поломка ИМС — одна из самых частых причин выхода светильника из строя. При этом многие пользователи не знают, что такое ИМС, где он находится, как его проверить и как правильно подобрать замену. В этой статье мы детально разберём устройство, функции, типичные неисправности и методы диагностики импульсного модуля стабилизации в настенных светодиодных светильниках «Старт». Вы узнаете, как продлить срок службы светильника, какие модели ИМС используются чаще всего, и как безопасно выполнить замену своими руками.

Что такое ИМС в светильнике «Старт»: расшифровка и назначение

ИМС — это аббревиатура, которая в контексте светодиодных светильников означает «импульсный модуль стабилизации». Иногда его также называют драйвером или импульсным блоком питания (ИБП). Этот компонент играет роль сердца светильника: он преобразует сетевое напряжение 220 В переменного тока в постоянный ток с нужными параметрами (обычно 12 В или 24 В), необходимым для питания светодиодной ленты или матрицы.
В настенных светильниках «Старт» ИМС чаще всего встроен внутрь корпуса и скрыт под задней крышкой. Он представляет собой небольшую плату с радиатором, трансформатором и электронными компонентами. От качества ИМС напрямую зависит срок службы светильника, стабильность яркости и отсутствие мерцания.
Светодиоды чувствительны к перепадам напряжения и требуют точного контроля тока. Без стабилизированного питания они быстро деградируют или выходят из строя. Именно поэтому использование качественного ИМС критически важно. Дешёвые светильники часто оснащаются бюджетными драйверами, которые не выдерживают перегрузок и перегреваются.

Отличие ИМС от обычного трансформатора

Многие путают импульсный модуль с классическим понижающим трансформатором. Однако между ними есть существенная разница. Обычный трансформатор работает на низкой частоте (50 Гц), греется, имеет большие габариты и не обеспечивает стабильного выходного тока. ИМС же использует высокочастотную импульсную модуляцию (PWM), что позволяет добиться высокой эффективности (КПД до 90%) и компактных размеров.

Устройство и принцип работы ИМС в светодиодных светильниках

Импульсный модуль стабилизации состоит из нескольких ключевых узлов: входного выпрямителя, фильтра помех, высокочастотного инвертора, импульсного трансформатора, выходного выпрямителя и схемы обратной связи. Принцип его работы основан на преобразовании энергии через быстрые коммутации тока.
На первом этапе переменное напряжение 220 В поступает на диодный мост, где преобразуется в постоянное. Затем оно сглаживается конденсатором и подаётся на высокочастотный ключ (обычно MOSFET-транзистор), управляемый микросхемой-контроллером. Ключ периодически включается и выключается с частотой от 20 до 100 кГц, создавая импульсы тока, которые передаются на малогабаритный трансформатор.
Трансформатор понижает напряжение до нужного уровня (например, до 12 В), после чего сигнал снова выпрямляется и фильтруется. Схема обратной связи контролирует выходное напряжение и при необходимости корректирует работу контроллера, обеспечивая стабильность даже при колебаниях в сети.

Типы ИМС в светильниках «Старт»

Производитель «Старт» использует несколько типов импульсных модулей:

• Встроенные ИМС — неразборные, припаянные к плате. Часто встречаются в бюджетных моделях.
• Модульные ИМС — съёмные, подключаемые через разъём. Упрощают замену.
• Универсальные драйверы — подходят для разных моделей, имеют регулировку выходного напряжения.

Выбор типа зависит от конструкции светильника и целевой ценовой категории.

Основные неисправности ИМС: симптомы и причины

Поломка ИМС — одна из главных причин, по которой перестаёт работать настенный светодиодный светильник. Диагностировать неисправность можно по ряду характерных признаков.
Первый симптом — полное отсутствие свечения. Если лампочка не загорается, но напряжение в сети есть, вероятнее всего, сгорел драйвер. Второй признак — мерцание светодиодов, особенно при включении. Это указывает на нестабильную работу ИМС или отказ схемы обратной связи.
Третий симптом — появление шипящего звука или запаха горелого пластика. Это говорит о перегреве компонентов, пробое конденсатора или коротком замыкании. Также возможны ситуации, когда светильник включается, но через несколько секунд гаснет — признак защиты от перегрузки.

Почему ИМС выходит из строя?

Основные причины отказа:

• Перегрев — особенно в герметичных корпусах без вентиляции.
• Перепады напряжения — импульсные скачки в сети «убивают» конденсаторы и микросхемы.
• Низкое качество компонентов — дешёвые конденсаторы быстро теряют ёмкость.
• Несоответствие мощности — если ИМС слабее, чем нужно для нагрузки, он перегружается.

Как проверить ИМС мультиметром: пошаговая инструкция

Диагностика ИМС — важный этап перед заменой. Проверка выполняется мультиметром в режиме измерения постоянного напряжения и прозвонки.

1. Отключите светильник от сети. Это обязательное правило безопасности. Не пытайтесь тестировать под напряжением без опыта.
2. Разберите корпус. Аккуратно снимите заднюю крышку, чтобы получить доступ к ИМС.
3. Осмотрите плату. Ищите следы подгорания, вздутые конденсаторы, трещины на корпусе.
4. Проверьте входное напряжение. Переключите мультиметр в режим ~250 В. Подайте питание и измерьте напряжение на входе ИМС. Должно быть около 220 В.
5. Проверьте выходное напряжение. Переключитесь на режим =20 В. Включите светильник и измерьте напряжение на выходе. Если показывает 0 или сильно ниже номинала — ИМС неисправен.
6. Прозвоните цепь. В режиме прозвонки проверьте целостность предохранителя и контактов.

Если на выходе нет напряжения, а на входе оно есть — с большой долей вероятности ИМС неисправен.

Замена ИМС в светильнике «Старт»: выбор и установка

Замена импульсного модуля — вполне выполнимая задача для домашнего мастера. Главное — правильно подобрать аналог и соблюдать технику безопасности.
Первый шаг — определите параметры старого ИМС. На его корпусе обычно указана маркировка: входное напряжение (AC 220 В), выходное напряжение (DC 12 В или 24 В), ток (например, 600 мА) и мощность (например, 10 Вт). Эти данные обязательно должны совпадать у нового модуля.
При покупке нового ИМС отдавайте предпочтение моделям с защитой от перегрузки, перегрева и короткого замыкания. Хорошие бренды: Mean Well, Tridonic, Sosu, Orbsmart. Они дороже, но служат в разы дольше.

Пошаговая установка

1. Отключите питание и разберите светильник.
2. Отпаяйте или отсоедините старый ИМС от проводов.
3. Подключите новый модуль, соблюдая полярность (+ и –).
4. Закрепите ИМС внутри корпуса, избегая контакта с пластиком.
5. Соберите светильник и протестируйте.

Если провода короткие, используйте клеммы или паяльник с термоусадкой. Не допускайте оголённых соединений.

Совместимость и аналоги ИМС: как не ошибиться при покупке

При подборе замены важно учитывать не только электрические параметры, но и габариты. Новый ИМС должен физически поместиться в корпус светильника. Особенно это актуально для узких настенных моделей.
Оригинальные ИМС для «Старт» найти сложно — производитель редко продаёт их отдельно. Поэтому приходится использовать универсальные аналоги. Ниже — таблица популярных замен.

Обратите внимание: мощность нового ИМС может быть немного выше, чем у старого (например, 10 Вт вместо 7.2 Вт), но ни в коем случае не ниже. Слабый драйвер быстро перегреется.

Что делать, если не нашли точного аналога?

Если параметры не совпадают идеально, можно использовать ИМС с близкими характеристиками. Например, при токе 500 мА допустимо использовать модуль на 600 мА — светодиоды будут работать в более щадящем режиме. Но никогда не ставьте драйвер с меньшим током.
Для моделей с RGB-подсветкой нужны специальные ИМС с несколькими каналами. Их нельзя заменять обычными одноцветными драйверами.

Экспертное мнение

Качество ИМС — решающий фактор долговечности светодиодного светильника. Даже самые дорогие светодиоды быстро выйдут из строя при питании от дешёвого драйвера. Производители массового сегмента, включая «Старт», часто экономят на этом компоненте, чтобы снизить себестоимость.
Рекомендуем рассматривать ИМС как расходный элемент. Через 3–5 лет его стоит профилактически заменить, особенно если светильник работает круглосуточно. Лучше сразу установить качественный драйвер от проверенного бренда.
Также важно учитывать условия эксплуатации. В ванной комнате, где высокая влажность, предпочтительны ИМС в герметичном корпусе с защитой IP67. В прихожей — достаточно IP20, но с хорошим теплоотводом.

Вопросы и ответы

Заключение

ИМС — ключевой элемент настенного светодиодного светильника «Старт», от которого зависит его надёжность и долговечность. Понимание его назначения, умение диагностировать неисправности и правильно подбирать замену позволяют значительно продлить срок службы осветительного прибора.

• ИМС — импульсный модуль стабилизации, преобразующий 220 В в постоянный ток для светодиодов.
• Частые причины выхода из строя — перегрев, скачки напряжения, низкое качество компонентов.
• Диагностика выполняется мультиметром: проверяются входное и выходное напряжение.
• При замене важно точно подобрать параметры: напряжение, ток, мощность и габариты.
• Лучше использовать качественные аналоги от брендов Mean Well, Sosu или Orbsmart.
