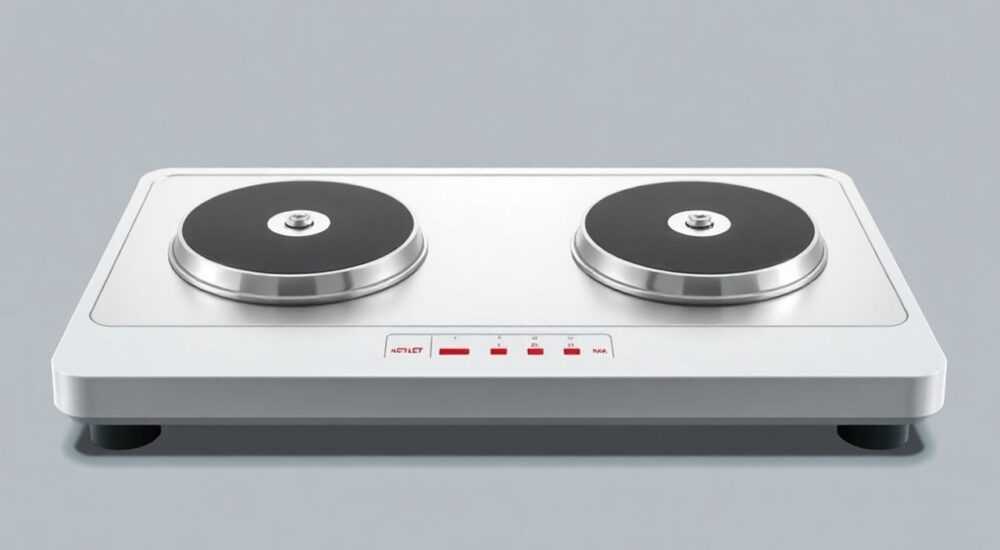

Какая розетка нужна для варочной панели на 2 конфорки

Варочная панель с двумя конфорками — компактное, но мощное решение для небольших кухонь, студий или дачных домиков. Несмотря на скромные габариты, она требует правильного электрического подключения, иначе можно столкнуться с перегревом, коротким замыканием или даже возгоранием. Многие ошибочно полагают, что для двухконфорочной панели достаточно обычной розетки на 16 А, как для чайника или микроволновки, но это не так.

Выбор подходящей розетки зависит не столько от количества конфорок, сколько от общей мощности прибора. Даже компактная индукционная или газовая панель может потреблять до 7 кВт, что делает её одним из самых энергопотребляющих устройств на кухне. Поэтому проектирование электропроводки необходимо начинать ещё до покупки техники. Правильный выбор обеспечит безопасность, долговечность оборудования и соответствие требованиям ПУЭ (Правил устройства электроустановок).

Мощность варочной панели: от чего зависит и как рассчитать

Первое, что нужно понять: количество конфорок — это не показатель энергопотребления. Гораздо важнее тип нагревательных элементов и общая заявленная мощность. Например, две индукционные конфорки могут в сумме потреблять до 7 кВт, в то время как аналогичная газовая панель вообще не требует электричества, кроме системы электроподжига.

Чтобы определить, какая розетка нужна, начните с паспорта устройства. Там указана максимальная мощность в киловаттах (кВт) или ваттах (Вт). Возьмём пример: варочная панель мощностью 6,5 кВт. Чтобы перевести это значение в амперы (А), используйте формулу:

I = P / U

где I — сила тока, P — мощность, U — напряжение сети (220 В). Для 6,5 кВт получаем:

6500 Вт / 220 В ≈ 29,5 А

Такой ток уже превышает возможности стандартной розетки на 16 А. Следовательно, требуется силовая розетка минимум на 32 А.

Тип нагревательного элемента также влияет на выбор. Индукционные панели потребляют больше энергии мгновенно, создавая высокие пусковые токи. Электрические спирали и галогеновые конфорки более инерционны, но всё равно требуют мощного подключения. Газовые панели с электроподжигом могут подключаться к обычной розетке на 10–16 А, но только если нет встроенной духовки или других электронных модулей.

Шаги расчёта необходимой розетки

1. Найдите в паспорте или на корпусе панели значение мощности в кВт.
2. Рассчитайте силу тока по формуле I = P / U (U = 220 В).
3. Округлите результат в большую сторону и выберите розетку с запасом — например, при 29,5 А берите 32 А.
4. Убедитесь, что тип розетки соответствует типу вилки на кабеле панели (чаще всего — Schuko или силовая 32 А).

Какие бывают силовые розетки для варочных панелей

Не существует универсальной «розетки для варочной панели», но есть несколько стандартизированных решений, принятых в России и Европе. Выбор зависит от тока, напряжения, типа проводки и конструкции прибора.

Наиболее распространённые типы:

• Силовая розетка 32 А, 220 В, с заземлением — стандарт для электроплит и варочных панелей. Имеет три контакта: фаза, ноль, земля. Корпус устойчив к перегреву, керамические вставки предотвращают деформацию.
• Розетка Schuko (CEE 7/3) на 16 А — используется редко, только для маломощных панелей до 3,5 кВт. Не подходит для индукции.
• Промышленные разъёмы (например, CEE) — встречаются в частных домах или при подключении через удлинитель (что не рекомендуется).

Производители вроде Legrand, Schneider Electric, ABB и Makel выпускают качественные силовые розетки с защитой от перегрузки, влаги и детского контакта. При выборе обращайте внимание на степень защиты (IP44 — минимально допустимо для кухни) и материал корпуса — термостойкий пластик или керамика.

Проводка и автоматические выключатели: требования ПУЭ

Подключение варочной панели — не просто установка розетки. Это полноценная электромонтажная работа, регламентированная ПУЭ (глава 7.1). Главное правило: от щитка до розетки должна идти отдельная линия с собственным автоматом и УЗО.

Для панели на 32 А требуется:

• Автоматический выключатель на 32 А (тип С, чтобы выдерживать кратковременные перегрузки).
• УЗО (устройство защитного отключения) на 30 мА — для защиты от утечки тока.
• Медный кабель сечением не менее 4 мм² (по ПУЭ, таблица 1.3.4).
• Трёхжильный кабель: L (фаза), N (ноль), PE (заземление).

Если использовать кабель 2,5 мм² — он перегреется при длительной нагрузке, что может привести к оплавлению изоляции и пожару. Кабель 4 мм² выдерживает до 36 А при скрытой проводке — идеальный запас.

Отдельная линия означает, что к этой же цепи нельзя подключать другие устройства — ни розетки, ни светильники. Это требование безопасности. Если произойдёт перегрузка, автомат сработает именно на варочной панели, а не на фоне другого прибора.

Пример схемы подключения

1. От электрощита прокладывается кабель 3×4 мм².
2. К нему подключается автомат 32 А и УЗО 30 мА.
3. Кабель выводится в место установки розетки (обычно за панелью, внизу шкафа).
4. Устанавливается силовая розетка 32 А.
5. Панель подключается через вилку или напрямую (см. следующий раздел).

Способы подключения: розетка, клеммная коробка или напрямую

Существует три основных способа подключения варочной панели:

• Через силовую розетку и вилку — самый удобный и ремонтопригодный.
• Через клеммную коробку — без розетки, но с возможностью отключения.
• Напрямую к кабелю — «врасплох», без возможности быстрого демонтажа.

Первый вариант — через розетку — предпочтителен для большинства пользователей. Он позволяет легко отключить панель при ремонте, уборке или переезде. Также это единственный способ, при котором можно использовать сертифицированный кабель с вилкой, идущий в комплекте.

Клеммная коробка (или бокс) используется, когда розетка не помещается в нишу или по дизайнерским соображениям. Кабель от щитка заводится в коробку, где соединяется с кабелем панели через зажимы. Минус — сложность обслуживания.

Прямое подключение «врасплох» допускается, но не рекомендуется. Оно нарушает правила быстрого отключения и усложняет диагностику.

Распространённые ошибки при подключении и как их избежать

Даже опытные мастера иногда допускают критические ошибки. Вот самые опасные:

• Использование обычной розетки на 16 А — приводит к перегреву, оплавлению и пожару. Решение: всегда проверяйте мощность панели.
• Применение алюминиевого кабеля — алюминий хрупкий, окисляется, плохо держит контакт. Решение: только медный кабель.
• Отсутствие УЗО — риск поражения током при утечке. Решение: обязательная установка УЗО 30 мА.
• Подключение к общей линии — если на одной линии с панелью работает холодильник или чайник, автомат будет выбивать. Решение: только отдельная линия.
• Игнорирование заземления — крайне опасно. Все современные панели требуют заземления. Решение: трёхжильный кабель и правильно организованная PE-шина в щитке.

Ещё одна ошибка — неправильная затяжка контактов. Слишком слабо — будет искрить, слишком сильно — можно повредить клемму. Используйте динамометрический ключ или просто затягивайте «по чувству», но с осторожностью.

Экспертное мнение

По её словам, около 30% обращений в сервис связаны с неправильным подключением. Особенно часто это происходит при замене газовой панели на электрическую без анализа электросети.

Вопросы и ответы

Заключение

Подключение варочной панели на две конфорки — задача, требующая внимания к деталям. Главное — не ориентироваться на количество конфорок, а анализировать мощность устройства. Даже компактная индукционная панель может потребовать силовой розетки на 32 А, отдельной линии с кабелем 4 мм² и защиты УЗО.

• Для варочной панели на 2 конфорки чаще всего нужна розетка 32 А, 220 В.
• Мощность выше 3,5 кВт требует отдельной линии и УЗО.
• Используйте только медный кабель сечением от 4 мм².
• Подключение через силовую розетку — самый безопасный и удобный способ.
• Всегда проверяйте паспортные данные прибора перед покупкой.
