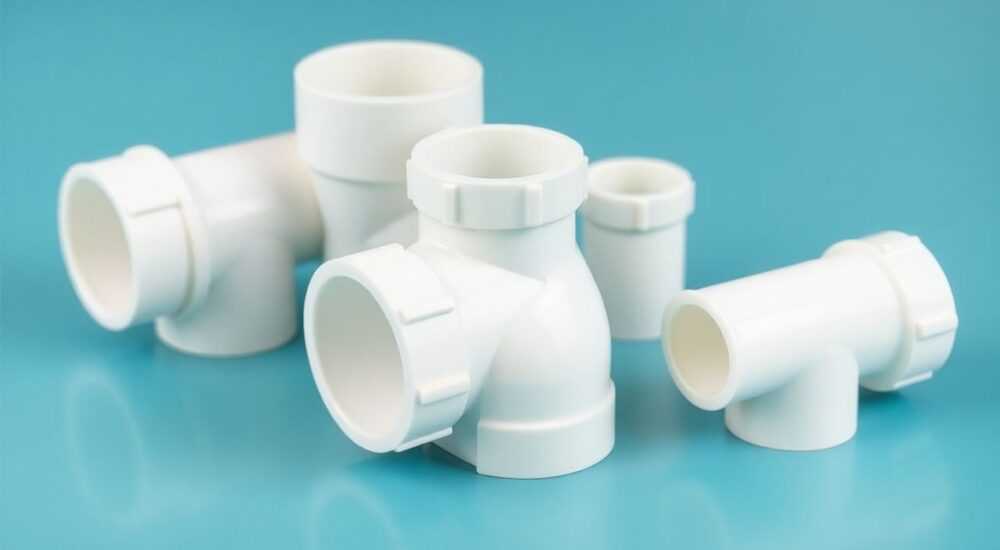

Какие бывают тройники для полипропиленовых труб

Полипропиленовые трубы стали стандартом при монтаже систем водоснабжения и отопления благодаря своей надёжности, долговечности и простоте установки. Ключевым элементом любой такой системы является фитинг — соединительная деталь, обеспечивающая разветвление, поворот или стыковку труб. Среди самых востребованных фитингов — тройники для полипропиленовых труб. Они позволяют создать ответвление от основной магистрали, что особенно важно при разводке воды в квартире или частном доме. Выбор правильного тройника напрямую влияет на герметичность, срок службы и безопасность всей системы.

Какие бывают виды тройников для полипропиленовых труб

Тройник — это фитинг с тремя патрубками, позволяющий отвести поток жидкости под углом 90° от основной линии. В зависимости от конструкции и назначения, они делятся на несколько типов. Первое деление — по форме проходного сечения. Равнопроходные тройники имеют одинаковый диаметр всех трёх выходов. Например, 20×20×20 мм — классический вариант для внутренней разводки холодной воды. Такие модели обеспечивают равномерное распределение потока и минимальное гидравлическое сопротивление.
Переходные (или редукционные) тройники используются, когда необходимо соединить трубы разного диаметра. Например, 32×25×20 мм — подключение к более узкой линии от стояка. Это актуально при организации групповой разводки, где от основной магистрали отходят ответвления меньшего сечения. Такие фитинги позволяют избежать дополнительных переходников и уменьшают количество потенциальных точек протечки.
Ещё один тип — угловые тройники. В отличие от стандартных моделей с прямыми патрубками, они имеют один или два выхода под углом 45° или 90°. Это удобно при монтаже в стеснённых условиях, где невозможно смонтировать прямой тройник без деформации труб. Угловые модели снижают нагрузку на соединения и предотвращают перегиб материала.
Фланцевые тройники применяются в промышленных и технических системах, где требуется быстрый демонтаж участка трубопровода. Они оснащены фланцами для болтового соединения, что позволяет легко заменять оборудование без пайки. Однако в быту такие решения используются редко из-за сложности монтажа и высокой стоимости.

Классификация по диаметру и маркировке

Диаметр полипропиленовых тройников указывается в миллиметрах и соответствует наружному диаметру подключаемых труб. Наиболее распространённые размеры — 20, 25, 32, 40 и 50 мм. Обозначение на корпусе фитинга выглядит как «20×20×20» — это означает, что все три патрубка рассчитаны на трубу Ø20 мм. Если указано «32×25×20», значит, это переходной тройник.
Маркировка также включает информацию о материале. Буквы PPR, PP-R или PPRC обозначают полипропилен рандом-сополимер — основной материал для систем ГВС и ХВС. Цифры после маркировки, например PN20, PN25, указывают на номинальное давление. PN20 выдерживает до 2 МПа при 20°C, PN25 — до 2,5 МПа. Для систем отопления рекомендуются фитинги с индексом PN25 и выше.

Важно понимать, что диаметр трубы и фитинга должны строго совпадать. Использование несоответствующих размеров приводит к плохой герметизации, перекосу и последующему разрушению соединения. Также обратите внимание на глубину входа трубы в патрубок — она стандартизирована и составляет от 18 до 30 мм в зависимости от диаметра.

Как читать маркировку

На каждом качественном тройнике выбита маркировка. Например:
PP-R 80 PN25 25×25×25 S2.5
Расшифровка:
— PP-R — тип материала;
— 80 — серия (обратная величина толщины стенки);
— PN25 — давление;
— 25×25×25 — размеры патрубков;
— S2.5 — стандартный ряд толщины стенки.

Материал и технология производства

Основой современных тройников является полипропилен рандом-сополимер (PP-R). Он отличается высокой термостойкостью — до +95°C при кратковременном нагреве и +70°C в постоянном режиме. Этот материал устойчив к коррозии, не вступает в реакцию с хлором и другими компонентами водопроводной воды. Кроме того, PP-R не выделяет вредных веществ при нагреве, что делает его безопасным для питьевой воды.
Однако обычный PP-R имеет значительный коэффициент теплового расширения. Чтобы компенсировать это, в системах отопления и ГВС применяют армированные фитинги. Армирование может быть выполнено алюминиевой фольгой (внутри или снаружи) или стекловолокном. Фитинги со стекловолокном легче в монтаже — их не нужно зачищать перед пайкой. Алюминиевые требуют аккуратной обработки, но обеспечивают лучшую устойчивость к температурным колебаниям.
Технология производства — литьё под давлением. Это обеспечивает точную геометрию и однородность структуры. Качественные тройники не имеют наплывов, трещин и пузырей. Поверхность должна быть гладкой, без следов деформации. Некоторые производители добавляют в состав антистатические и ультрафиолетовые добавки для увеличения срока службы.

Разница между армированными и неармированными

• Неармированные: подходят для ХВС, давление до 20 атм, просты в монтаже.
• Армированные алюминием: для ГВС и отопления, требуют зачистки, меньше удлиняются при нагреве.
• Армированные стекловолокном: универсальные, не нуждаются в зачистке, хороши для скрытой проводки.

Монтаж и особенности соединения

Полипропиленовые тройники соединяются методом термической сварки (пайки). Для этого используется специальный паяльник с насадками нужного диаметра. Процесс занимает считанные минуты, но требует соблюдения технологии. Перед началом работ отключите подачу воды и убедитесь, что трубы и фитинги чистые и сухие.

1. Подготовьте инструмент: паяльник, ножницы для резки труб, рулетку, маркер.
2. Отрежьте трубу строго под углом 90°, чтобы избежать перекоса.
3. Наденьте тройник на паяльник вместе с трубой — оба элемента нагреваются одновременно.
4. Выдержите время нагрева: 5 секунд для 20 мм, 8 секунд для 25 мм, 12 для 32 мм.
5. Быстро, но плавно соедините трубу и тройник до упора, не вращая.
6. Оставьте соединение остывать на 2–3 минуты.

Когда использовать муфты и переходники

Иногда тройник комбинируют с другими фитингами. Например:

• Муфта — для наращивания трубы перед тройником.
• Переходник — если нужно изменить диаметр до или после разветвления.
• Заглушка — для временного закрытия свободного патрубка.

В сложных схемах используют комбинированные узлы — сборные блоки из нескольких фитингов, которые собираются заранее и устанавливаются как единый модуль.

Распространённые ошибки при выборе и монтаже

Одна из самых частых ошибок — использование неармированных тройников в системах горячего водоснабжения. При постоянном нагреве такие фитинги деформируются, что приводит к появлению трещин и протечкам. Особенно это критично в системах с циркуляцией, где температура может достигать 60–70°C даже в летний период.
Вторая ошибка — игнорирование диаметра. Установка тройника 20 мм на трубу 25 мм приводит к снижению напора и возможному разрыву соединения. Обратите внимание: внешний диаметр полипропиленовой трубы всегда больше внутреннего, и он должен точно соответствовать патрубку фитинга.
Третья ошибка — неправильная пайка. Распространённые проблемы:

• Недогрев — слабое соединение, которое разойдётся под давлением.
• Перегрев — обугливание пластика, потеря прочности.
• Вращение при стыковке — образование наплывов внутри, перекрытие потока.
• Нарушение охлаждения — механическое воздействие до затвердевания шва.

Экспертное мнение

Выбор тройника — не просто вопрос цены. Это решение, которое влияет на безопасность и комфорт на десятилетия вперёд. Современные системы требуют комплексного подхода: от расчёта гидравлического сопротивления до выбора материалов, соответствующих условиям эксплуатации.
Для жилых помещений оптимальны равнопроходные тройники из PP-R с армированием стекловолокном. Они сочетают надёжность, простоту монтажа и приемлемую стоимость. В крупных проектах, особенно с высоким давлением, лучше использовать армирование алюминием — оно даёт лучшую стабильность.
Также стоит учитывать бренд. Лидеры рынка — Valtec, Aquatherm, Rehau, Uponor — предлагают продукцию с гарантией до 50 лет. Поддельные или дешёвые аналоги могут не выдержать даже 5 лет эксплуатации. Проверяйте сертификаты соответствия и наличие маркировки ГОСТ.

Вопросы и ответы

Заключение

Тройники для полипропиленовых труб — ключевой элемент любой системы водоснабжения и отопления. От правильного выбора зависит не только удобство монтажа, но и долговечность, безопасность и эффективность всей инженерной сети. Сегодня доступны различные типы: равнопроходные, переходные, угловые и фланцевые — каждый решает свои задачи. Главное — учитывать диаметр, материал, давление и условия эксплуатации.

• Используйте армированные тройники для ГВС и отопления.
• Соблюдайте соответствие диаметров трубы и фитинга.
• При пайке строго соблюдайте время нагрева и охлаждения.
• Покупайте продукцию проверенных брендов с сертификатами.
• Делайте опрессовку системы перед скрытием коммуникаций.
