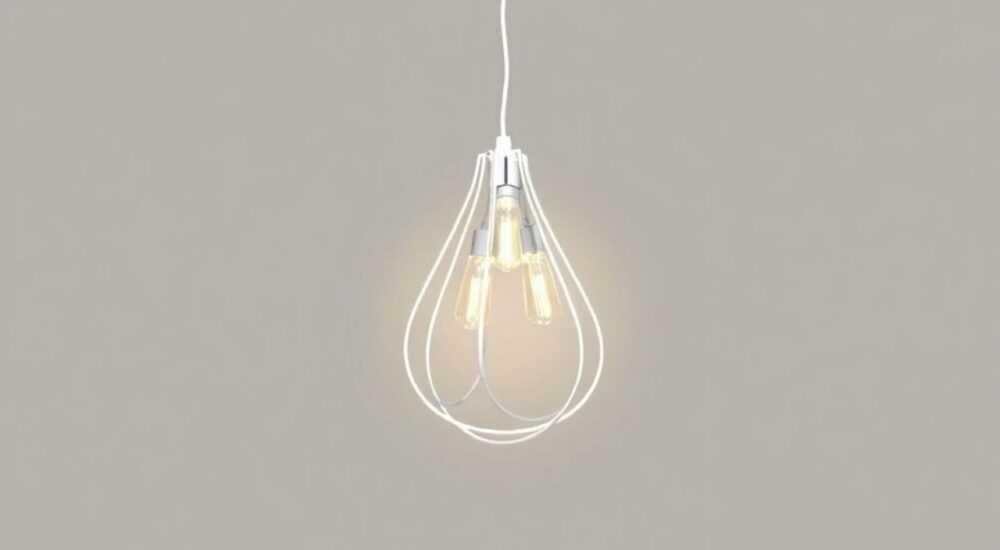

Какие провода подключать к люстре 3 провода

При подключении люстры с тремя проводами важно правильно идентифицировать назначение каждого провода: фаза, ноль и заземление. Обычно фазный провод (L) соединяется с соответствующим проводом от выключателя, нулевой (N) — с нулевым проводом в распределительной коробке, а защитный заземляющий (PE) — с заземлением корпуса светильника. Ошибка в подключении может привести к короткому замыканию, выходу прибора из строя или поражению электрическим током.

Как определить назначение трёх проводов в люстре

Современные люстры, особенно модели с металлическим корпусом, чаще всего имеют три провода: фазный, нулевой и заземляющий. Правильная идентификация этих проводов — ключ к безопасному и эффективному подключению. В большинстве случаев производители используют стандартную цветовую маркировку, которая упрощает процесс монтажа.

Фазный провод (L) обычно имеет коричневый, красный или белый цвет. Он передаёт напряжение от выключателя к лампам. Нулевой провод (N) окрашен в синий или голубой цвет и служит для завершения электрической цепи. Заземляющий провод (PE) легко узнать по жёлто-зелёной изоляции — он защищает от пробоя напряжения на корпус прибора.

Если цветовая маркировка отсутствует или вызывает сомнения, необходимо использовать мультиметр или индикаторную отвёртку. Отключите питание в щитке, разберите люстру и прозвоните контакты. Фаза должна быть подключена через выключатель, поэтому при включённом автомате и выключенном выключателе напряжение на этом проводе не должно быть.

Цветовая маркировка по ГОСТу

С 2011 года в России действует ГОСТ Р 50462–2009, регламентирующий обозначение проводников по цветам. Согласно ему:

• Фаза (L) — коричневый, чёрный, серый, красный;
• Ноль (N) — синий или голубой;
• Заземление (PE) — жёлто-зелёный.

Это правило распространяется на всю электроустановочную продукцию, включая люстры, розетки и кабели. Если ваша люстра импортируется из стран ЕС, она также будет соответствовать этим нормам.

Схема подключения люстры с тремя проводами

Правильная схема подключения обеспечивает стабильную работу светильника и безопасность пользователей. Основная цель — объединить все фазные провода от патронов в один вывод, который затем подключается к фазе от выключателя. Нулевые провода соединяются вместе и подключаются к нулевому проводнику в потолке. Заземляющий провод подсоединяется к металлическому корпусу люстры.

Если люстра подключается к одноклавишному выключателю, все лампы будут включаться одновременно. При использовании двухклавишного выключателя возможна группировка ламп: например, одна половина включается первой клавишей, вторая — второй. Однако для этого требуется четыре провода (L1, L2, N, PE), а не три. В случае трёхпроводной люстры такая схема невозможна без модификации.

Пример типовой схемы

Допустим, у вас люстра с тремя лампами и тремя проводами: коричневый (фаза), синий (ноль), жёлто-зелёный (земля). На потолке также три провода: фаза от выключателя (обычно чёрная изоляция), ноль (синий), заземление (жёлто-зелёный).

Процесс следующий:

1. Фазный провод люстры (коричневый) соединяется с фазным проводом от выключателя.
2. Нулевой провод (синий) люстры — с нулевым на потолке.
3. Заземляющий провод (жёлто-зелёный) — с заземлением на потолочной коробке.

Все соединения выполняются с помощью клеммных колодок Wago, винтовых зажимов или опрессовки.

Инструменты и подготовка к монтажу

Перед началом работ необходимо подготовить инструменты и обеспечить безопасность. Электромонтажные работы требуют максимальной концентрации и соблюдения техники безопасности. Даже при низком напряжении 220 В можно получить серьёзный удар током, особенно если корпус люстры металлический.

Необходимые инструменты:

• Отвёртка (крестовая и плоская);
• Индикаторная отвёртка или тестер напряжения;
• Мультиметр (для точной диагностики);
• Кусачки или бокорезы;
• Изолента или термоусадочные трубки;
• Клеммные колодки (Wago или винтовые).

Рекомендуется использовать самозажимные клеммы Wago — они обеспечивают надёжный контакт без скруток, которые со временем ослабевают и перегреваются.

Безопасность прежде всего

Перед началом работ обязательно отключите автомат питания на щитке. Проверьте наличие напряжения на всех проводах с помощью индикаторной отвёртки. Даже если вы уверены, что питание отключено, повторная проверка обязательна. Работайте в резиновых перчатках, если есть возможность, и используйте диэлектрический инструмент.

Если вы живёте в многоквартирном доме, предупредите соседей о плановых отключениях, особенно если работаете днём. После завершения монтажа убедитесь, что все соединения надёжно заизолированы, а люстра прочно закреплена на крюке или планке.

Пошаговая инструкция по подключению

Подключение люстры — процесс, требующий внимания к деталям. Ниже приведён алгоритм для стандартной трёхпроводной люстры, подходящий для большинства бытовых случаев.

Шаг 1: Отключение питания

Найдите автомат на 16 А, отвечающий за освещение в комнате, и переведите его в положение «выключено». Проверьте наличие напряжения на потолочных проводах с помощью индикаторной отвёртки.

Шаг 2: Разборка и осмотр люстры

Снимите плафоны и осмотрите патроны. Убедитесь, что провода не повреждены, а контакты чистые. Найдите три основных провода: фазный, нулевой и заземляющий. Обычно они собраны в одном кабеле, выходящем из основания.

Шаг 3: Подготовка проводов

Очистите концы проводов от изоляции на 1–1,5 см. Используйте специальный инструмент для зачистки, чтобы не повредить жилы. Если провода многожильные, слегка скрутите их для лучшего контакта.

Шаг 4: Соединение проводов

Шаг 5: Установка и проверка

Закрепите люстру на монтажной пластине или крюке. Включите автомат и протестируйте работу. Если лампы загорелись — всё сделано правильно. Если нет — отключите питание и проверьте соединения.

Типичные ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки при подключении люстр. Вот самые распространённые:

• Перепутаны фаза и ноль — не влияет на работу ламп, но создаёт риск поражения током при замене лампочки, так как патрон остаётся под напряжением.
• Игнорирование заземления — особенно опасно для люстр с металлическим корпусом. Без заземления при пробое изоляции корпус может оказаться под напряжением.
• Соединение алюминиевых и медных проводов напрямую — вызывает гальваническую коррозию и перегрев. Используйте переходные клеммы.
• Перегрузка клеммной колодки — не подключайте более двух проводов к одной клемме Wago, если это не предусмотрено конструкцией.

Как проверить правильность подключения

После монтажа выполните контрольные действия:

1. Убедитесь, что выключатель разрывает именно фазу, а не ноль.
2. Проверьте целостность изоляции и надёжность крепления.
3. Измерьте сопротивление изоляции между корпусом и заземляющим проводом — оно должно быть близко к нулю.

Экспертное мнение

Рынок предлагает множество решений для безопасного подключения. Например, клеммы Wago серии 2273 рассчитаны на 4 провода и сечение до 2,5 мм² — идеально для люстр. Также появились колодки с функцией контроля затяжки, которые меняют цвет при недостаточном контакте.

Вопросы и ответы

Заключение

Подключение люстры с тремя проводами — задача, требующая знания основ электротехники и строгого соблюдения правил безопасности. Правильная идентификация фазы, нуля и заземления, использование качественных соединителей и отказ от скруток — залог долгой и безопасной эксплуатации светильника.

• Фаза — коричневый/чёрный, ноль — синий, земля — жёлто-зелёный.
• Всегда отключайте питание перед работой.
• Используйте клеммные колодки вместо скруток.
• Заземляйте металлические люстры.
• Проверяйте подключение индикатором и мультиметром.
