Какое давление должно быть в пожарном водопроводе

В системах пожаротушения давление в водопроводе — это не просто технический параметр, а критически важный фактор, напрямую влияющий на эффективность ликвидации пожара. Недостаточное давление может привести к тому, что струя воды не достигнет очага возгорания, особенно на верхних этажах зданий или при значительном удалении от источника. С другой стороны, избыточное давление создает риски для оборудования и персонала, работавшего с пожарными рукавами. Поэтому нормирование и контроль давления в пожарном водопроводе строго регламентированы действующими нормативными документами.

Нормативная база: на что опираться при расчете давления

Основным документом, регулирующим параметры пожарного водопровода в России, является СП 10.13130.2020 «Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности». Этот свод правил заменил собой более ранние редакции и содержит актуальные требования к проектированию, монтажу и эксплуатации систем.

В соответствии с пунктом 4.5 СП 10.13130.2020, минимальный свободный напор в сети внутреннего противопожарного водопровода должен быть не менее 0,3 МПа (что эквивалентно 3 атмосферам или 30 метрам водяного столба) в наиболее невыгодном по гидравлическим условиям месте. Обычно таким местом является пожарный кран на верхнем этаже здания или в самом дальнем помещении.

Кроме этого, учитываются дополнительные нормативные акты:

• Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
• СП 8.13130.2020 — требования к наружному противопожарному водопроводу;
• ГОСТ Р 51043-2021 — стандарт на пожарные краны и комплектующие.

Эти документы взаимодополняют друг друга и обеспечивают комплексный подход к проектированию систем. Например, СП 8.13130.2020 устанавливает, что наружный водопровод должен обеспечивать расход не менее 10 л/с при давлении не ниже 0,1 МПа на пожарном гидранте. Это важно для подключения автоцистерн и мобильных насосов.

Минимальное давление в пожарном водопроводе: требования и расчет

Главный принцип: давление должно быть достаточным для формирования компактной струи длиной не менее 6–10 метров. Эта величина зависит от типа здания и категории пожарной опасности. Для общественных и производственных объектов требование жестче — до 10 метров.

Расчет минимального давления выполняется по формуле:

[ H_{text{тр}} = H_{text{геод}} + H_{text{пот}} + H_{text{ст}} ]

где:

• H_геод — геодезическая высота от оси насоса или точки подключения до самого высокого пожарного крана;
• H_пот — потери напора на трение и местные сопротивления в трубопроводах;
• H_ст — требуемый напор перед насадком пожарного ствола (обычно 20–30 м).

Для примера: если пожарный кран находится на высоте 25 м от насосной установки, потери в трубах — 5 м, а напор на стволе — 25 м, то общее требуемое давление составит 55 м вод. ст. ≈ 0,55 МПа.

При этом важно понимать: давление в 0,3 МПа — это минимум, а не целевое значение. Проектировщики закладывают запас в 10–15%, чтобы система оставалась работоспособной даже при частичном засорении труб или увеличении сопротивления.

Шаги проверки давления

1. Определите самый удаленный и высокий пожарный кран.
2. Выполните гидравлический расчет с учетом всех участков трубопровода.
3. Убедитесь, что при одновременной работе двух ближайших стволов давление остается достаточным.
4. Проверьте работу системы в режиме максимального водопотребления (например, при пике бытового расхода).
5. Зафиксируйте результаты в паспорте системы и протоколе испытаний.

Типы пожарных водопроводов и особенности давления

Пожарные водопроводы классифицируются по нескольким признакам: по расположению (внутренние и наружные), по способу поддержания давления (с постоянным и переменным давлением), по типу потребления (совмещенные и раздельные).

Внутренние водопроводы предназначены для тушения пожаров внутри зданий. Они должны обеспечивать давление не ниже 0,3 МПа у каждого пожарного крана. В высотных зданиях применяются насосные установки автоматического пуска (НАП), которые включаются при падении давления в сети.

Наружные водопроводы обслуживаются пожарными гидрантами. Здесь минимальное давление — 0,1 МПа, но это значение необходимо для подключения пожарной техники. Реальная работа стволов обеспечивается уже насосами АЦ.

Совмещенные системы используют один трубопровод для хозяйственно-питьевых и пожарных нужд. Такой подход экономичен, но требует повышенного внимания к чистоте воды и надежности запорной арматуры.

Автоматические установки (спринклерные и дренчерные) имеют свои требования к давлению. Например, для спринклерной системы начальное давление в импульсной линии должно быть не менее 0,05 МПа, а рабочее — до 1,2 МПа в зависимости от типа распылителя.

Примеры систем и их параметры

• Жилой дом до 12 этажей: давление 0,3–0,4 МПа, питание от городской сети, без насосной станции.
• Офисное здание 20 этажей: обязательна установка ПНС, давление на нижних этажах — до 0,6 МПа, с редукторами на групповых узлах.
• Производственный цех: раздельный водопровод, давление 0,4 МПа, двойной резерв насосов.

Измерение и контроль давления: оборудование и процедуры

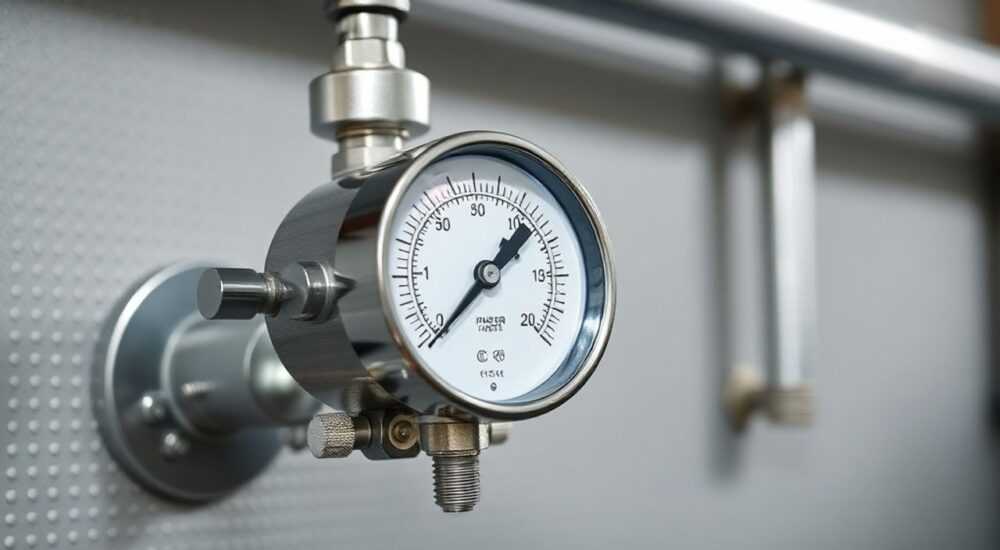

Для контроля давления в пожарном водопроводе используются манометры, датчики давления и системы автоматики. Манометры устанавливаются на насосных агрегатах, узлах управления и в ключевых точках сети. Их класс точности — не ниже 1,5, а диапазон измерений должен превышать рабочее давление в 1,5–2 раза.

Автоматический контроль осуществляется с помощью:

• Реле давления — включают/выключают насосы при достижении пороговых значений.
• Контроллеров АУПТ — интегрируют данные с нескольких датчиков и управляют всей системой.
• SCADA-систем — для крупных объектов с централизованным мониторингом.

Проверка давления проводится в рамках плановых испытаний:

1. Ежемесячно — функциональное тестирование насосов и реле давления.
2. Ежегодно — гидравлические испытания сети на прочность и плотность при давлении 1,1 от рабочего.
3. При вводе в эксплуатацию — комплексное обследование с составлением акта.

Распространённые ошибки при проектировании и эксплуатации

Несмотря на четкие нормы, на практике часто встречаются грубые нарушения, снижающие эффективность системы.

Ошибка 1: игнорирование гидравлического расчета. Некоторые проектировщики ограничиваются «визуальной оценкой», что приводит к недостаточному напору на верхних этажах.

Ошибка 2: отсутствие редукторов давления. На нижних этажах давление может превышать 0,6 МПа, что создает риск разрыва рукавов и травмирования персонала.

Ошибка 3: использование бытовых манометров. Они не рассчитаны на частые колебания и удары, быстро выходят из строя и дают ложные показания.

Ошибка 4: отсутствие запасных насосов. Особенно критично для объектов с высокой категорией пожарной опасности.

Ошибка 5: несвоевременная проверка системы. По статистике МЧС, более 30% отказов систем пожаротушения связаны с отсутствием профилактики.

Чек-лист для проверки системы

• Есть ли манометры на ключевых узлах?
• Проверены ли показания приборов в последний год?
• Обеспечено ли давление 0,3 МПа у самого высокого крана?
• Работают ли насосы автоматического пуска?
• Проводились ли гидравлические испытания?

Экспертное мнение

Кроме того, эксперт отмечает рост применения частотных преобразователей для насосов. Они позволяют плавно регулировать давление, снижая гидроудары и энергопотребление. Это особенно важно для объектов с переменной нагрузкой.

Вопросы и ответы

Заключение

Давление в пожарном водопроводе — это не абстрактный показатель, а жизненно важный параметр, от которого зависит способность оперативно ликвидировать очаг возгорания. Минимальное значение в 0,3 МПа установлено не случайно: оно обеспечивает достаточную дальность и силу струи для первичного тушения. Однако проектирование и эксплуатация системы требуют комплексного подхода — от точного гидравлического расчета до регулярного технического обслуживания.

• Минимальное давление в пожарном водопроводе — 0,3 МПа у самого невыгодного крана.
• Расчет должен учитывать высоту, потери и требуемую длину струи.
• Используйте качественные приборы контроля и регулярно их калибруйте.
• В высотных и сложных объектах обязательно применение насосных станций.
• Современные технологии (IoT, частотные преобразователи) повышают надежность и управляемость систем.
