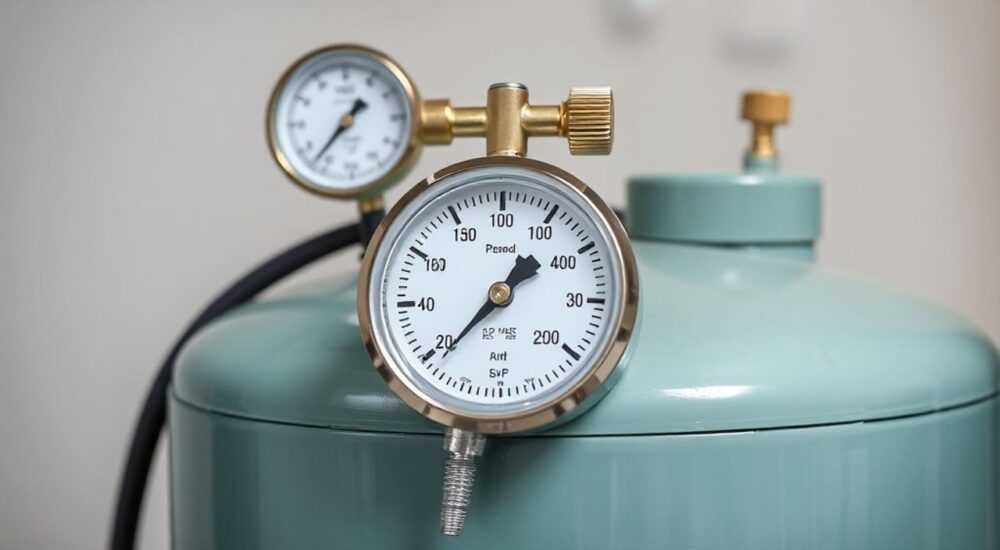

Какое давление в расширительном бачке отопления закрытого типа должно быть

Давление в расширительном бачке отопления закрытого типа должно составлять 1,0–1,5 бар для большинства бытовых систем. Оптимальное значение подбирается с учётом высоты здания, мощности котла и протяжённости трубопровода. Недостаточное давление приводит к завоздушиванию системы, а избыточное — к срабатыванию предохранительного клапана и утечкам.

Современные системы отопления частных домов всё чаще строятся по принципу закрытого контура, где расширительный бак играет ключевую роль в компенсации температурного расширения теплоносителя. В отличие от открытых систем, в которых бак сообщается с атмосферой, закрытые используют герметичные мембранные баки, разделённые эластичной перегородкой. С одной стороны находится воздух или азот под давлением, с другой — теплоноситель. При нагреве жидкость сжимает мембрану, увеличивая объём, а давление в системе остаётся стабильным. Однако если начальное давление в воздушной камере выставлено неправильно, вся система может работать нестабильно.

Несмотря на кажущуюся простоту, множество владельцев сталкиваются с проблемами: шумные насосы, частое срабатывание предохранительного клапана, образование воздушных пробок, недогрев радиаторов. Часто причина кроется именно в неправильном давлении в расширительном бачке. Эта статья поможет разобраться, какое давление должно быть, как его измерить и отрегулировать, а также какие ошибки допускают даже опытные монтажники.

Какие факторы влияют на давление в расширительном бачке

Выбор давления в расширительном бачке зависит от нескольких физических и конструктивных параметров. Главный из них — высота системы отопления. Давление в нижней точке контура должно компенсировать гидростатический напор столба воды. Каждые 10 метров высоты создают давление около 1 бара. Например, в двухэтажном доме высотой 6 метров гидростатическое давление составит примерно 0,6 бар.

Кроме того, важно учитывать рабочее давление котла. Большинство настенных газовых котлов рассчитаны на диапазон 1,0–3,0 бар. Если давление в бачке будет слишком низким, при заполнении системы мембрана может резко сжаться, что вызовет гидроудар. Также это приведёт к тому, что насос не сможет создать достаточный напор для циркуляции теплоносителя.

Ещё один фактор — тип и объём самого бака. Производители указывают рекомендуемое предварительное давление (pre-charge pressure), которое уже установлено на заводе. Обычно оно составляет 0,5–1,0 бар. Однако при монтаже его всегда нужно проверять и корректировать под конкретную систему. Игнорирование этого шага — одна из самых распространённых ошибок.

Также влияет температурный режим. При нагреве теплоносителя до 80 °C его объём увеличивается примерно на 4 %. Бак должен иметь достаточный объём и правильное начальное давление, чтобы принять этот избыток без повышения общего давления выше допустимого уровня.

Оптимальные значения давления: нормы и стандарты

Для большинства бытовых систем отопления оптимальное давление в расширительном бачке составляет 1,0–1,5 бар. Это значение обеспечивает стабильную работу при высоте дома до 10 метров и стандартных параметрах котла. В одноэтажных домах достаточно 1,0 бар, в двух- и трёхэтажных — 1,2–1,5 бар.

В таблице ниже приведены рекомендуемые значения в зависимости от высоты здания:

Если система отопления сложная — с несколькими контурами, теплыми полами, длинными трубопроводами — требуется более точный расчёт. Он включает объём теплоносителя, коэффициент расширения, максимальную температуру и тип антифриза. Для этих случаев лучше использовать специализированные калькуляторы или формулы, предусмотренные в методиках EN 12828.

Важно понимать разницу между статическим и динамическим давлением. Статическое — это давление в системе при отсутствии циркуляции (холодная система). Динамическое — при работающем насосе. Расширительный бак настраивается по статическому давлению. После запуска котла рабочее давление может немного повышаться, но не должно превышать 2,5–3,0 бар.

Как измерить и отрегулировать давление: пошаговая инструкция

Настройка давления в расширительном бачке — обязательный этап монтажа или сезонного обслуживания. Работу можно выполнить самостоятельно, имея автомобильный манометр и насос.

1. Отключите систему отопления и дождитесь остывания теплоносителя. Горячий контур даёт неверные показания.
2. Слейте воду из системы через сливной кран. Это необходимо, чтобы изолировать бак от давления в трубах.
3. Найдите ниппель на воздушной стороне бака (обычно расположен сверху или сбоку). Снимите защитный колпачок.
4. Подключите манометр и измерьте текущее давление. Запишите показания.
5. Сравните с рекомендуемым значением (см. таблицу выше). Если давление ниже — подкачайте воздух насосом. Если выше — аккуратно стравите через ниппель.
6. После регулировки снова заполните систему водой и проверьте общее давление по манометру котла.
7. Запустите котёл и доведите до рабочей температуры. Убедитесь, что давление не превышает 2,5 бар.

Если после запуска давление растёт слишком быстро, возможно, бак недостаточного объёма или мембрана повреждена. В этом случае необходима замена.

Типичные ошибки при настройке и их последствия

Несмотря на простоту процедуры, многие допускают критические ошибки. Одна из самых частых — настройка давления без слива воды. Это приводит к ложным показаниям, так как давление в воздушной камере смешивается с гидростатическим.

Другая ошибка — использование бака меньшего объёма. По правилу, объём бака должен составлять 10–12 % от общего объёма теплоносителя в системе. При меньшем объёме даже правильно выставленное давление не спасёт от срабатывания предохранительного клапана.

• Игнорирование сезонного обслуживания — давление может снижаться на 0,1–0,3 бар в год из-за микропроницаемости мембраны.
• Установка бака без горизонтального уровня — это может привести к перекосу мембраны и её преждевременному износу.
• Подключение бака к обратному трубопроводу вместо подачи — снижает эффективность компенсации.

Рекомендации по обслуживанию и диагностике

Чтобы система отопления работала стабильно, необходимо проводить профилактические проверки. Лучшее время — осень, перед началом отопительного сезона.

Проверяйте:

• Давление в баке при холодной системе.
• Целостность мембраны — при стравливании воздуха из ниппеля не должно появляться воды.
• Общее давление в системе при максимальной температуре.

Если давление падает, а вода не течёт — вероятна утечка воздуха через ниппель или корпус. Замените ниппель или весь бак. Современные модели имеют сменные мембраны, что удешевляет ремонт.

Экспертное мнение

Такие решения особенно полезны для загородных домов, где система долгое время остаётся без контроля. Они позволяют избежать аварий зимой, когда дом пустует.

Вопросы и ответы

Заключение

Правильное давление в расширительном бачке — залог стабильной и безопасной работы системы отопления. Оно предотвращает гидроудары, защищает котёл и насос, исключает срабатывание аварийных механизмов. Для большинства домов оптимальное значение — 1,0–1,5 бар, но точное значение зависит от высоты, объёма системы и типа оборудования.

• Проверяйте давление в баке перед каждым отопительным сезоном.
• Начальное давление должно быть на 0,1–0,3 бар ниже статического давления системы.
• Используйте качественные манометры и сухой воздух для подкачки.
• При утечке воды из ниппеля — замените мембрану или бак.
• Учитывайте современные технологии: «умные» баки упрощают диагностику.
