Какого объема нужен гидроаккумулятор

Гидроаккумулятор — важный элемент системы автономного водоснабжения, обеспечивающий стабильное давление, снижающий гидроудары и продлевающий срок службы насоса. Его основная функция — компенсировать перепады давления в системе за счёт сжатия воздуха внутри эластичной мембраны, что позволяет насосу включаться реже и работать более эффективно. Выбор правильного объёма гидробака напрямую влияет на надёжность всей системы: слишком маленький бак приведёт к частым включениям насоса, а чрезмерно большой — к неоправданному расходу средств и пространства.

Роль гидроаккумулятора в системе водоснабжения

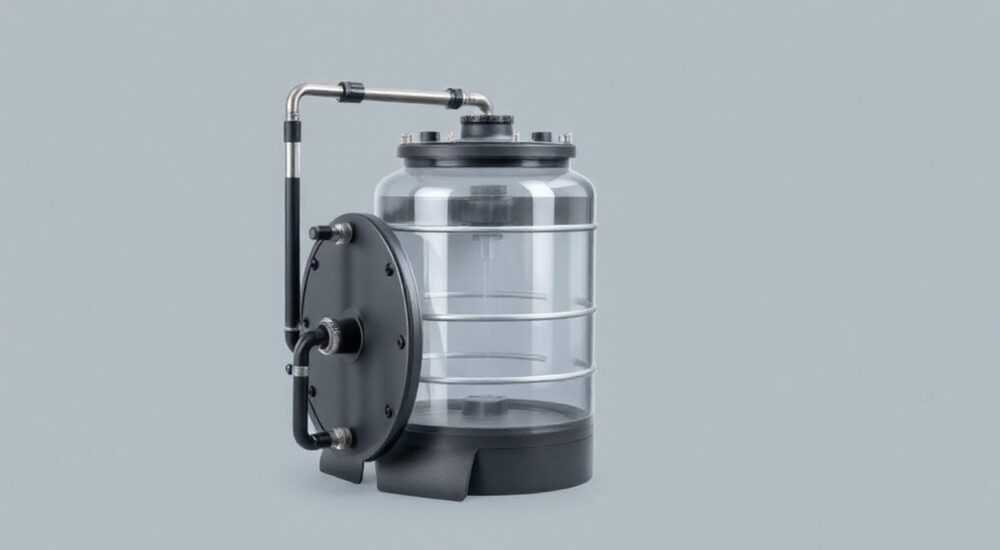

Гидроаккумулятор (или гидробак) — это герметичный резервуар, разделённый мембраной на две камеры: одну для воды, другую — для сжатого воздуха. При включении насоса вода поступает в бак, сжимая воздух. Когда потребитель открывает кран, вода выталкивается под давлением сжатого воздуха, обеспечивая непрерывный поток без запуска насоса. Это снижает износ оборудования и предотвращает гидравлические удары.

Основные функции гидробака:

• Поддержание стабильного давления в системе водоснабжения.
• Предотвращение частых включений насоса (что увеличивает его срок службы).
• Компенсация скачков давления при одновременном использовании нескольких точек водоразбора.
• Обеспечение временного запаса воды при отключении электричества.

Без гидроаккумулятора насос будет включаться каждый раз при открытии крана, даже на короткое время. Например, если вы просто умылись, насос может сработать 5–6 раз за минуту. Такой режим быстро выводит оборудование из строя.

Типы гидроаккумуляторов

Гидробаки различаются по конструкции и способу монтажа:

• Вертикальные — имеют клапан для стравливания воздуха в верхней части, подходят для больших объёмов (от 50 л).
• Горизонтальные — компактны, используются в ограниченных пространствах, воздух стравливается через нижний фланец.
• Мембранные и баллонные — баллонные проще в обслуживании, так как мембрану можно заменить без демонтажа бака.

Выбор типа зависит от условий установки, но объём остаётся ключевым параметром для эффективной работы.

Критерии выбора объёма гидроаккумулятора

Объём гидроаккумулятора подбирается индивидуально, исходя из характеристик системы. Ниже — основные факторы, влияющие на расчёт.

1. Производительность насоса

Чем выше производительность насоса (в литрах в минуту), тем больше должен быть объём бака. По нормам, насос не должен включаться чаще 15–20 раз в час. Если он включается чаще — система перегружена.

Например, насос с производительностью 40 л/мин требует большего аккумулирующего объёма, чем насос на 20 л/мин. При недостаточном объёме бака насос будет «короткоциклиться» — включаться и выключаться за несколько секунд.

2. Количество точек водоразбора

Чем больше сантехнических приборов (умывальник, душ, стиральная машина, посудомойка), тем выше пиковая нагрузка. В доме на 3–4 человека обычно 5–7 точек водоразбора. Для таких систем рекомендуется гидробак от 50 до 100 литров.

3. Частота и характер водопользования

Если вода используется равномерно (например, в офисе или гостинице), допустимо меньшее количество включений насоса. В частном доме с «пиковыми» нагрузками (утренние сборы, полив участка) требуется более ёмкий бак.

Представьте: семья из четырёх человек утром использует воду одновременно — один моется, другой чистит зубы, третий включил стиральную машину. Без достаточного объёма гидроаккумулятора насос будет включаться каждые 10–15 секунд.

4. Мощность насосной станции или скважинного насоса

Для поверхностных насосных станций часто хватает бака на 24–50 литров. Для глубинных насосов в скважинах, особенно при большой глубине подъёма, рекомендуется бак от 80 литров и выше. Это связано с более высокой стоимостью включения и большим временем заполнения системы.

Как рассчитать нужный объём: формулы и практические методы

Существуют два подхода: расчёт по формуле и упрощённый подбор по практике.

Формульный метод

Объём гидроаккумулятора (V) рассчитывается по формуле:

V = (Q × K) / (P_max – P_min) × A

Где:

• Q — производительность насоса (л/мин);
• K — коэффициент допустимых включений (обычно 0.25 для 15 включений в час);
• P_max — давление отключения насоса (бар);
• P_min — давление включения насоса (бар);
• A — коэффициент эффективности мембраны (зависит от давления, примерно 0.6–0.8).

Пример: насос 30 л/мин, P_max = 3 бар, P_min = 1.5 бар, K = 0.25, A = 0.7.

V = (30 × 0.25) / (3 – 1.5) × 0.7 ≈ 3.57 → округляем до 35–50 литров.

Упрощённый метод

На практике многие специалисты используют соотношение:

• До 30 л/мин — 24–35 л;
• 30–50 л/мин — 50–80 л;
• Более 50 л/мин — 100 л и более.

Также можно ориентироваться на суточное потребление:

• На одного человека — 150–200 литров в сутки.
• Гидробак должен вмещать 10–15% от суточного расхода.

Для семьи из 4 человек: 800 л/сут × 0.1 = 80 л. Значит, нужен бак от 80 литров.

Автоматизированный расчёт

Сегодня доступны онлайн-калькуляторы от производителей (Reflex, Unipump, Grundfos). Достаточно ввести:

1. Производительность насоса;
2. Количество пользователей;
3. Точки водоразбора;
4. Желаемое давление.

Система выдаст рекомендуемый объём с учётом всех параметров.

Распространённые ошибки при выборе и их последствия

Неправильный выбор объёма — частая причина нестабильной работы системы.

Ошибка 1: Слишком маленький бак

Установка бака на 10–24 литра в доме с высокой нагрузкой приводит к:

• Частому включению насоса (более 30 раз в час);
• Перегреву двигателя;
• Раннему выходу из строя реле давления.

Последствие — ремонт или замена насоса уже через 1–2 года.

Ошибка 2: Избыточный объём

Установка бака на 200 литров в квартире с одним пользователем — неоправданные затраты. Плюсы минимальны, а минусы очевидны:

• Занимает много места;
• Выше стоимость покупки и монтажа;
• Сложнее настраивать давление.

Ошибка 3: Игнорирование давления в воздушной камере

Давление воздуха должно быть на 10% ниже давления включения насоса. Например, если насос включается при 1.5 бар, давление в баке — 1.3–1.4 бар. При несоблюдении:

• Мембрана деформируется;
• Снижается эффективность аккумуляции;
• Появляется риск гидроудара.

Рекомендации по установке и настройке

Правильная установка — залог долгой службы.

Место установки

Гидроаккумулятор лучше монтировать:

• Рядом с насосом или гидростанцией;
• На ровной поверхности;
• С возможностью доступа для обслуживания.

Для вертикальных баков важно оставить место сверху для обслуживания клапана.

Подключение к системе

Используйте гибкие вставки (амортизаторы) между трубами и баком, чтобы снизить вибрацию. Все соединения должны быть герметичными. Перед запуском система промывается, удаляются воздушные пробки.

Настройка давления

Шаги:

1. Отключите насос, слейте воду из бака.
2. Накачайте воздух до нужного давления (манометр на воздушном клапане).
3. Включите систему, проверьте давление включения и отключения.
4. При необходимости подкачайте или спустите воздух.

Оптимальный диапазон: включение — 1.5–2 бар, отключение — 2.5–3 бар.

Экспертное мнение

Анна Петрова, ведущий инженер проектного бюро «ВодоСфера», 18 лет опыта

«За годы проектирования систем водоснабжения я убедилась: недооценка роли гидроаккумулятора — одна из главных ошибок заказчиков. Люди экономят на баке, но потом тратятся на ремонт насосов и труб.

Сегодня мы активно внедряем решения с двойными гидробаками: один для холодной воды, второй — для горячей. Это повышает комфорт и снижает износ. Также растёт популярность баков с антикоррозийным покрытием и сменными мембранами — они служат дольше и проще в обслуживании.

Мой совет: не выбирайте объём «на глаз». Даже для типового дома нужен расчёт. Учитывайте не только сегодняшние потребности, но и будущие — возможно, вы добавите баню, полив или бассейн. Лучше сразу установить бак с запасом, чем переделывать систему через год.»

Вопросы и ответы

Заключение

Выбор объёма гидроаккумулятора — ответственный этап проектирования системы водоснабжения. Он напрямую влияет на комфорт, долговечность оборудования и энергопотребление. Оптимальный объём зависит от множества факторов: производительности насоса, количества пользователей, числа сантехнических приборов и характера водопользования.

• Минимальный объём — 24 литра для дома на 1–2 человека.
• Для семьи из 3–4 человек — 50–100 литров.
• Частота включений насоса не должна превышать 15–20 раз в час.
• Давление в воздушной камере — на 10% ниже давления включения насоса.
• Проверяйте давление в баке раз в полгода.
